Здравствуйте уважаемые радиоэлектроники! Прошу совета по поводу программатора. Вот суть вопроса : com порта на компьютере не имею, поэтому использую переходник USB-COM. Купил программатор olimex avr-pg1 вот такой https://www.olimex.com/Products/AVR/Pro ... /AVR-PG1B/
Вопрос N1: В программе, поскольку я использую переходник USB-COM, надо поставить имя порта USB или компьютер воспринимает переходник, как com порт и надо ставить com1 ?
Вопрос N2: В данном программаторе от корпуса идет лента проводов. Их 10, но если разобрать корпус, можно увидеть, что 4 проводка обрезаны. Это программатор типа SPI ? Какие пять проводов из необрезанных шести мне нужны и как определить "кто из них кто " ?

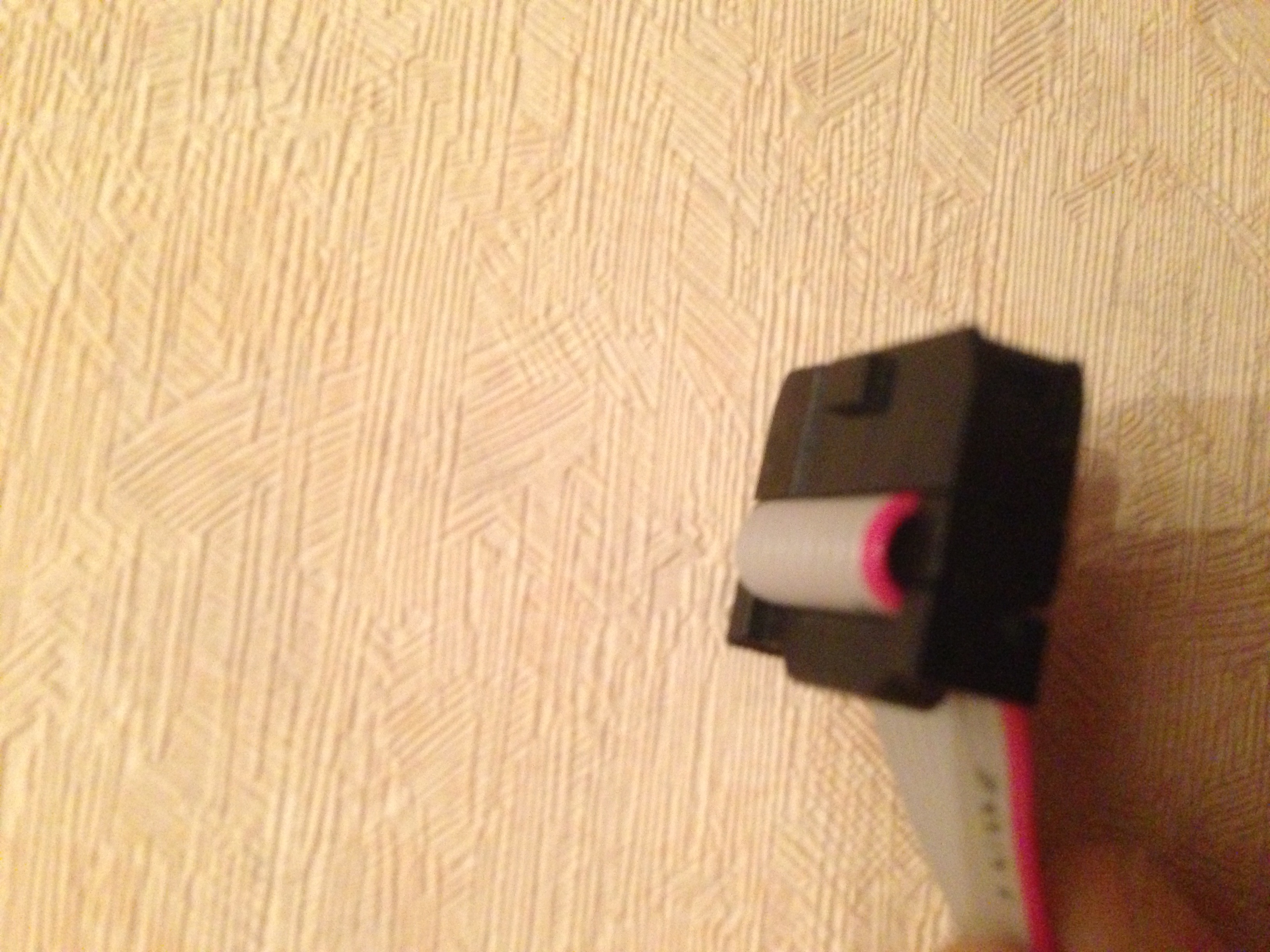

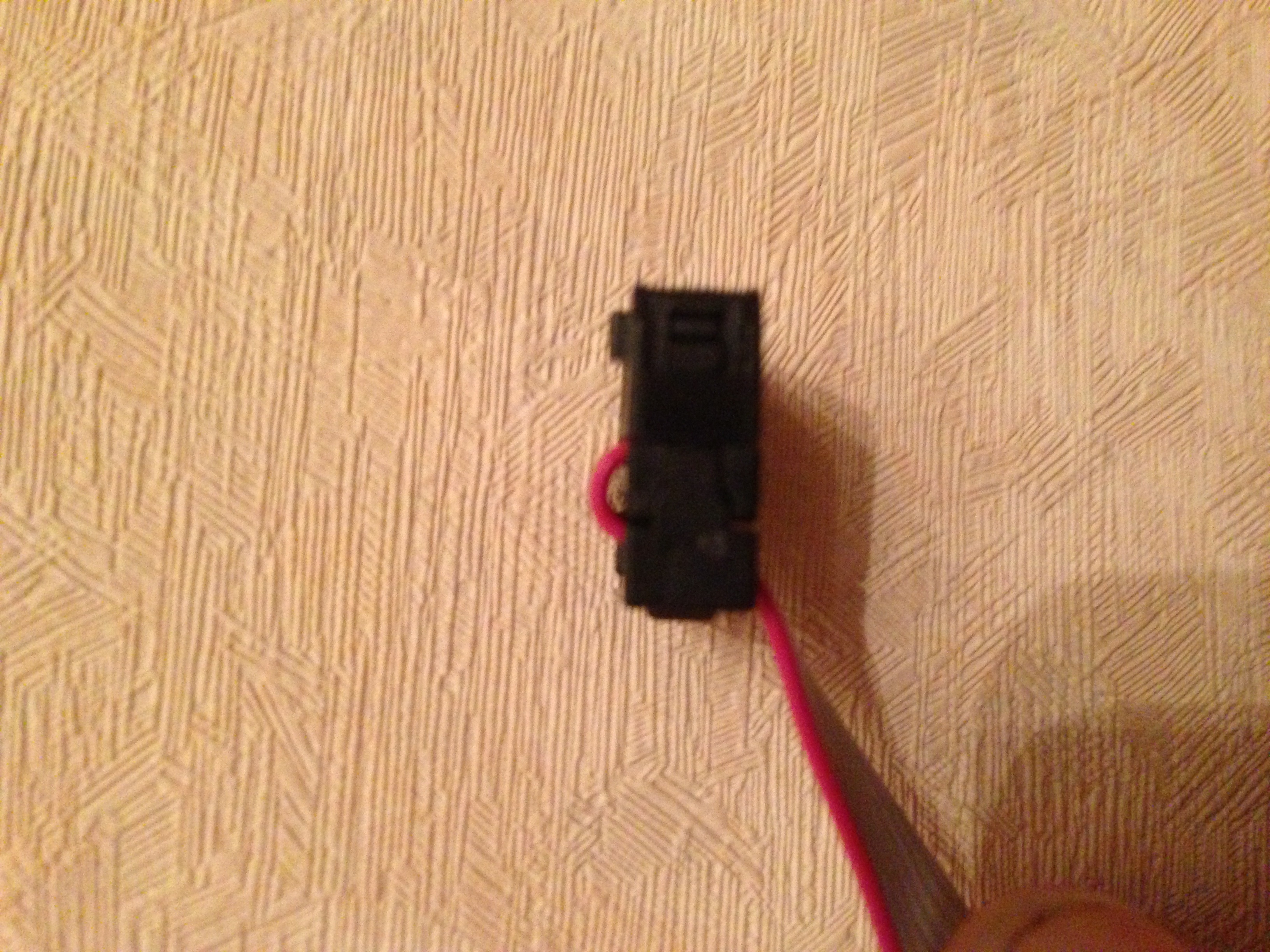

Вопрос N3: В разъеме розетки программатора провода как будто не впаяны(см.фото) Так и должно быть ?

Добавлено спустя 4 минуты 48 секунд:

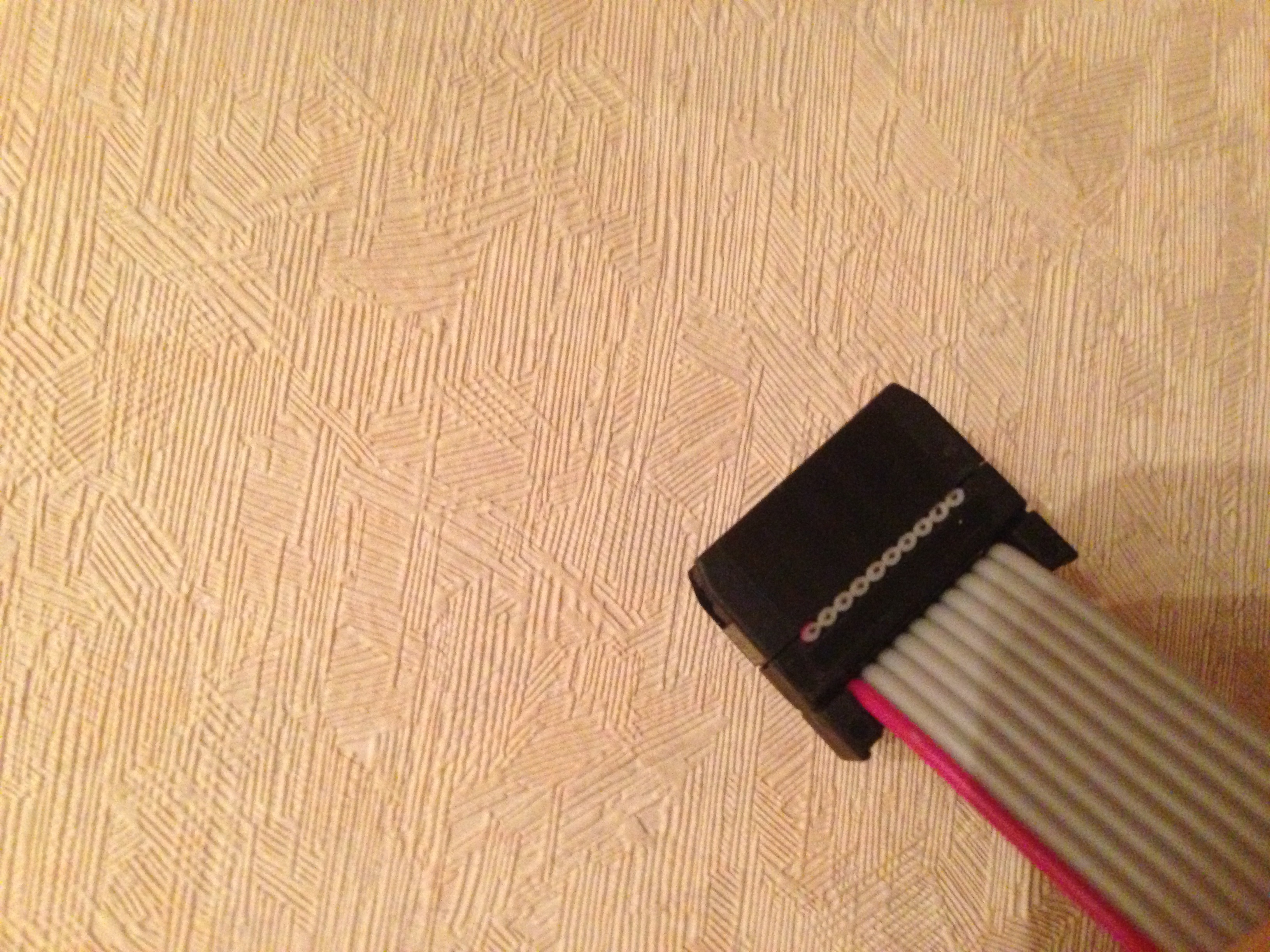

Вот еще фотка, где видны концы проводков с другой стороны.

1. Если винды: В диспетчере устройств посмотреть номер ком-порта, каким его назначила винда. Номер может меняться в зависимости от того, в какую USB-дырку в компе вы его засунули. А может и не меняться.

2. Так надо

3. Так надо

https://www.google.ru/search?q=avrisp+c ... 80&bih=699

наврятли оно вобще через переходник заработает
в программе надо выставлять номер виртуального компорта который создаётся при втыкании переходника (не все программы дают выбрать порты нестандартные)
так как переходники усб ничего не гарантируют то шить оно так же не обязано.
почему сразу не купил нормальный усб программатор?

разъём стандартный для внутрисхемного программирования
распиновка разъёма описана на том сайте куда ты сам же ссылку дал, не ленись и посмотри.

Всем спасибо !

Добавлено спустя 10 минут 35 секунд:
Кстати про USB программатор, я тут погуглил, какой из них подойдет ?
1. http://sun-store.ru/product_939.html
2. http://yourdevice.net/projekt/programmator-avr-usb
3. http://www.masterkit.ru/main/set.php?code_id=276487

Engineer писал(а):Кстати про USB программатор, я тут погуглил, какой из них подойдет ?
1. http://sun-store.ru/product_939.html
2. http://yourdevice.net/projekt/programmator-avr-usb
3. http://www.masterkit.ru/main/set.php?code_id=276487

Подойдет любой... Но зачем брать у наших барыг?!?
Я брал здесь за копейки http://www.ebay.com/itm/USBASP-USBISP-A ... 484ba76ee2

Заказал, но там время доставки 15 дней, а у меня до сдачи проекта всего то осталось 15 дней. Поэтому мне это не подходит. Есть еще варианты, чтобы дешево и быстро ?

1. так ты купленный программатор пробовал использовать? оно конечно плохой вариант но может быть он у тебя заработает хоть как-то.

2. собрать самому программатор usb достаточно просто
город какой? может есть ктото рядом кто запрограмирует тебе самодельный USB программатор

3. http://easyelectronics.ru/skorostnoj-av ... llera.html
может быть в твоём переходнике уже есть нужная микросхема для программирования, тогда тебе просто надо перепаять переходник в программатор

Я его то заказал, а как увидел, что там доставка так долго, то отменил заказ. И я сомневаюсь, что в ком программаторе я что-либо найду. И не хочется его как то портить, пусть будет, авось пригодится. И если, тот плохой, предложите свой вариант.
