Давно думал как бы делать платы без утюга и шаманства с его участием.
И вот попались мне в руки два нагревателя от электропилты (по киловатту каждый). В тот-же момент я их подключил на среднюю мощность и запихнул между ними термопару. Нужные 160 градусов эта штука разогревает за пару минут.
Дальше был такой вот опыт:

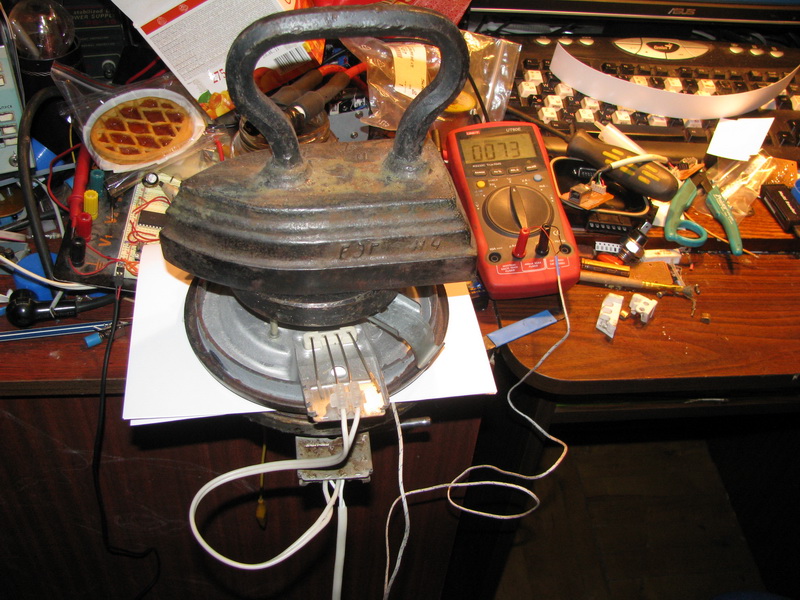

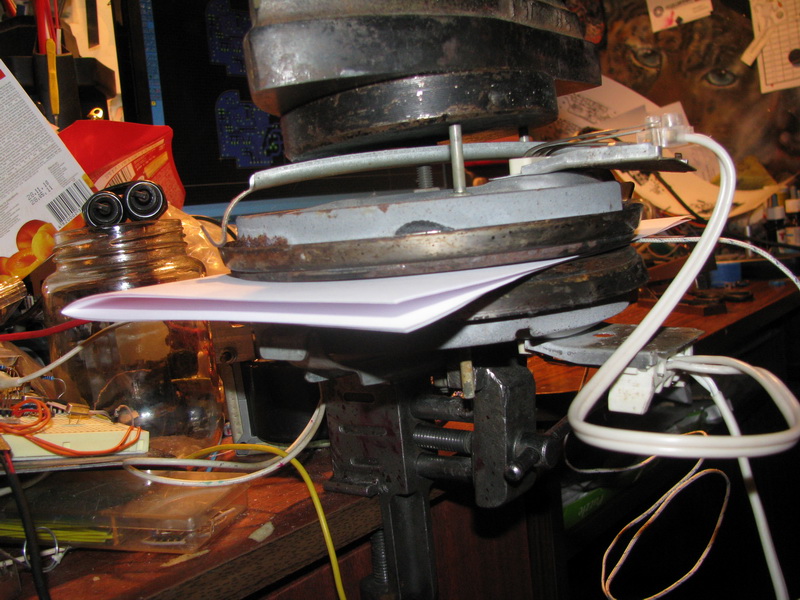

Нижний нагреватель - 2 слоя бумаги - плата в конверте из отпечатков - еще 2 слоя бумаги - верхний нагреватель.
Сверху еще около 5 кг груза (без утюга не обошлось ).

Включаю - нагреваю до 180, остужаю до 140 и снова нагреваю до 180.

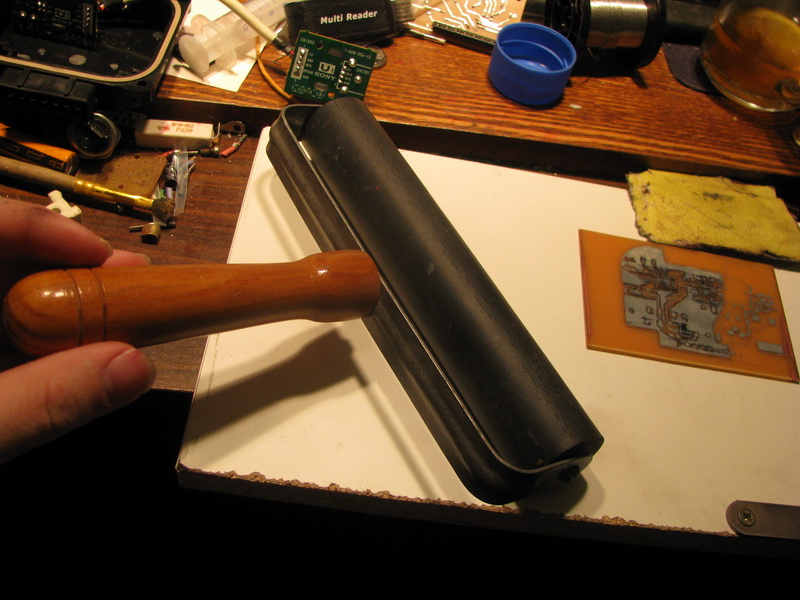

Затем вынимаю конверт, кладу на плоскость и прокатываю с обеих сторон резиновым валиком.



Результат получился неплохой. В среднем как и утюгом получалось, только телодвижений меньше . Думаю если по-дольше ее греть - можно и вообще без валика обойтись. На днях притащу с работы две ровные плиты из алюминия - тогда можно будет зажать всю эту конструкцию парой струбцин. Ну а там по результатам можно уже и термостат с таймером соорудить.

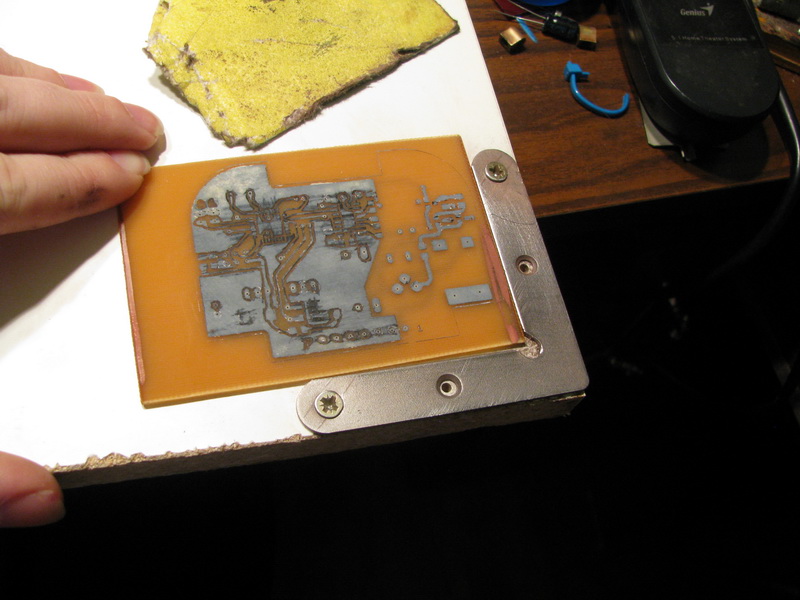

Кстати попутно соорудил приспособу для зашкуривания текстолита:


Добавлено спустя 13 минут 22 секунды:
Странный эффект: после этой "печки" тонер очень плохо смывается ацетоном....

Видел как используют для этих целей ламинатор...получается неплохо...

Ламинатор еще купить надо, да и конверт такой далеко не в каждый пролезет...

Прикольно. Однако редко дома не бывает утюга.

Утюг не айс - платы я делаю не так часто и с нажимом раз на раз не приходится. То отваливаются дорожки, то наоборот слипаются.

Значит мартышке и правда плохие очки попались ?

Старею наверно... Раньше утюгом делал без проблем. А теперь вот что-то только с 3-4 попытки выходить стало. Вот и пытаюсь автоматизировать процесс.
И че-то все больше смотрю в сторону фото-технологии...
Плату опытную вытравил - 0.5/0.5 нормально. Потом как-нить еще мельче попробую и без валика. Задача - чтоб платы получались одинаково и без лишнего гемора. За 0.15 гоняться не собираюсь, 0.3 всегда хватает. Главное - простота метода и повторяемость результата.

Я не против, но в сравнении с итак имеющимся утюгом все это железо просто пугает. А если учесть оголенные провода то ваааааще жестянка получается.

Ну это пока в виде эксперимента. Если понравится - буду "окультуривать", не понравится - выкинуть не жалко.
Когда-то я уже думал как бы утюг с платой и плитой в тиски зажать, чтоб греть неподвижно. С этими грелками такая идея выглядит намного проще, тут даже крепления есть удобные. В голове рисуется некое подобие советской вафельницы... Но пока нужен валик - все это фигня, человеческий фактор все портит. Вот если с плитами получится сделать равномерный прижим - будет то что надо. Закинул заготовку, нажал кнопку и ушел пиво пить. Потом вынул, в воду и в раствор.

Я утюгом не более минуты глажу. Даже пиво не требуется.

Так и я тоже. Если б с первого раза выходило - я б не стал все это городить.

у меня в ламинатор пролезает для ламинирования и пакетик чаю и 5 рублёвые монеты

и не спрашивайте меня как я это определил...

Ты лучше скажи что за ламинатор такой?

в метро взял, 900 рублей стоил.
чёрненький
название не помню, странное.

внутри 2 ролика с нагревателем подпружиненные и 2 шестерни большие, ширина просовываемого без проскальзывания определяется двойной высотой зубьев
тоесть 3 мм запросто пролезают.
