в лазернике печка выглядит в виде трубы с вставленной внутрь галогеновой лампой с верху и резинового валика с низу.
с одной стороны на трубе шестеренки с приводом, с другой закреплена через ось.
провода на лампу выходят с обоих концов трубы.
температура контролируется датчиком прижатым к трубе

Тоесть то что там на видео - это по-сути и есть печка + двигатель?

Да что же такое...
На видео - ЛАМИНАТОР.
http://thomaspfeifer.net/laminator_temp ... gelung.htm

очень похоже.
ламинатор отличается от печки лазерника способом нагрева, в ламинаторе что я разбирал нагревательный элемент (два шт) спрятан в алюминиевый кожух и закреплен над/под прорезью для бумаги.
конструкция нагревателя такая, что радиатор огибает валики (отдельно верхний и нижний) по максимуму, валик как бы спрятан внутри, для протяжки бумаги остается небольшая щель.
похоже на принцип работы ИК печки.

Не, ИК-печка - это не айс... Горячие валы нужны - они как утюг работают...

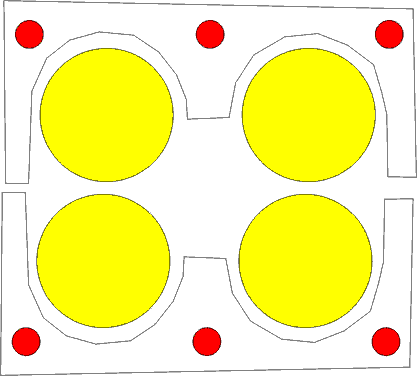

примерно так выглядел ламинатор. красные гружки - нагреватель
желтые - резиновые валы
контур - радиатор
и котировался ламинатор - как горячие валы!
были проблемы частенько, при протяжке пленки края немного съезжали. для ламинирования это не страшно а при печати плат очень даже важно, поэтому я как то настороженно отношусь к идеи с ламинатором.
сам делая плату утюгом не двигаю, если двигать то дорожки смазываются.

сам делая плату утюгом не двигаю, если двигать то дорожки смазываются.

Я вот этого не понимаю, к меня дома утюг так у него поверхность с ямочками и я им всегда елозю по плате туда сюда и еще ниразу дорожки не смазались.

А я обычно прогреваю неподвижно под грузом, а потом прохожусь очень аккуратно ребром утюга... Брака уже очень давно не случалось...

Кстати я выдрал термовал из HP LaserJet6L - на днях поиграюсь посмотрю. 2мм через негро прогнать не проблема.

вот обычным ламинатором переносят (смотреть с 4:50)

первое видео не работает(
