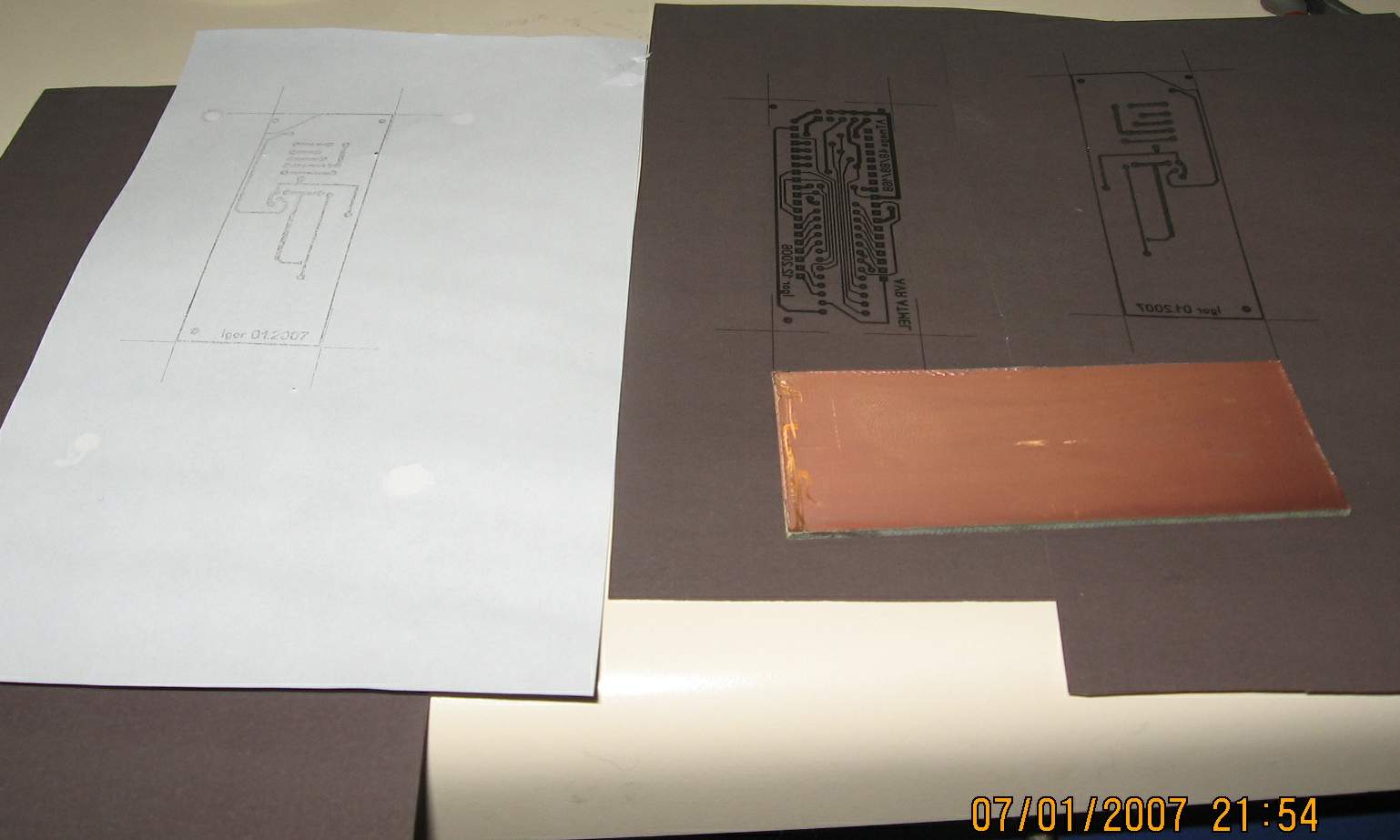

- инградиенты:
термобмага, растворитель, бензин - 2 002.jpg (101.39 КиБ) Просмотров: 5571

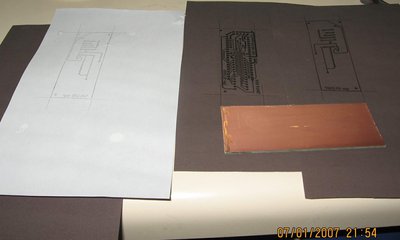

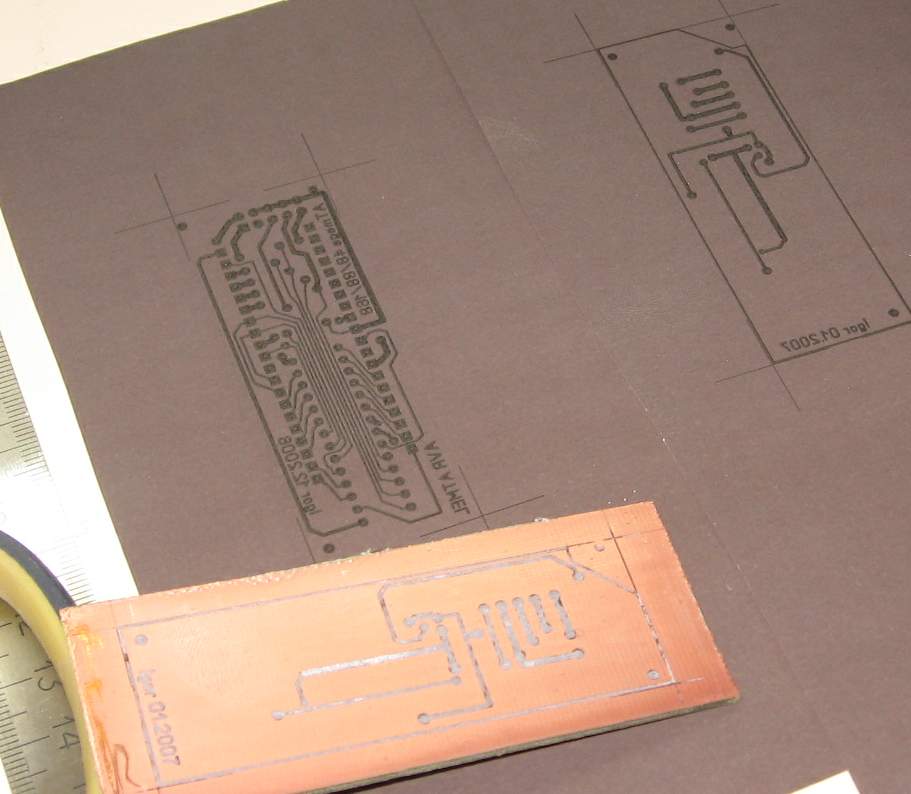

2 совмещаем изображение с помощью контольных крестов по краям платы, склеиваем
- совмещаем изображение с помощью контольных крестов по краям платы, склеиваем
3 процесс переноса тонера не запечатлен, в связи занятостью рук. Но на словах выглядит примерно так: беру толстую книжку раскрываю посередине, ложу плату, накрываю 10-15 страниц сверху, прижимаю горячим утюгом и прессую своим весом 4-5 мин, если плата двухсторонняя переворачиваю и снова прессую 4-5 мин.
4 отмачиваю в теплой воде пока не станет мокрой насквозь, т.е. не останется сухих участков и пальцем скатываю бумагу. часто на широких дорожках не всегда сразу отстает бумага, тогда с помощью уже отставшей бумаги или губки с небольшим усилием отмываем остатки. так как бумага с термочувствительным покрытием она легко отделяется от тонера. на тонере остается белый налет - само покрытие. на процесс травления не влияет. при желании легко отделяется от тонера салфеткой в бензине

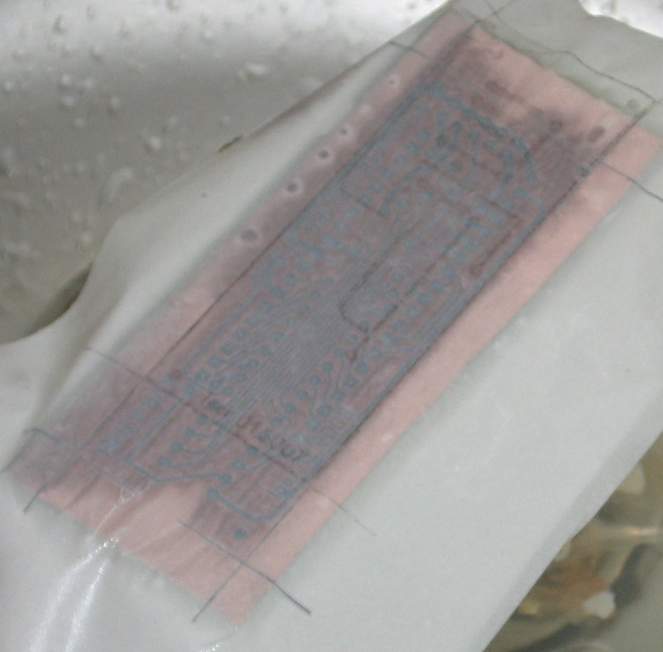

- отмачиваем

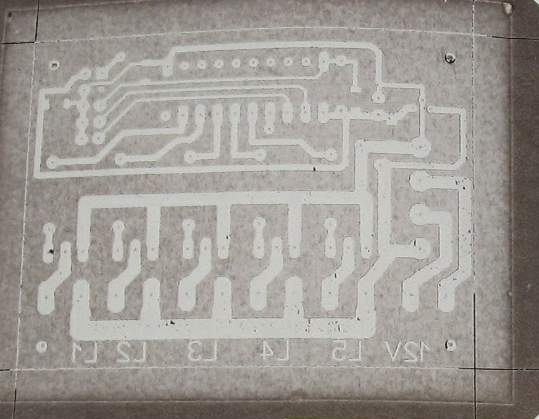

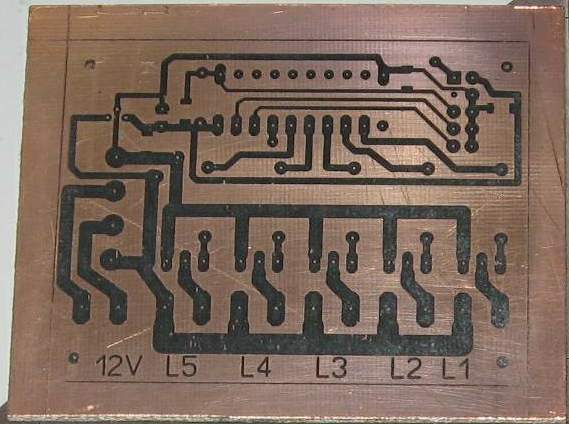

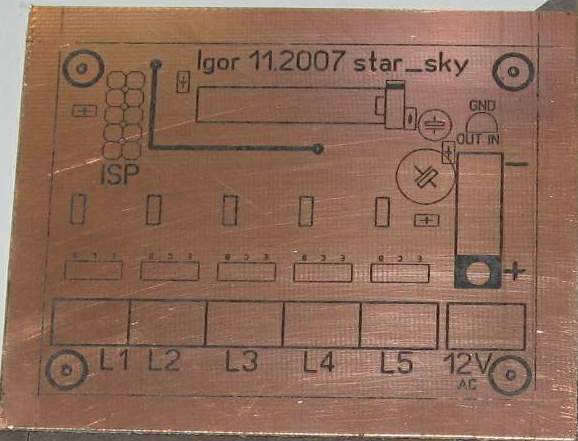

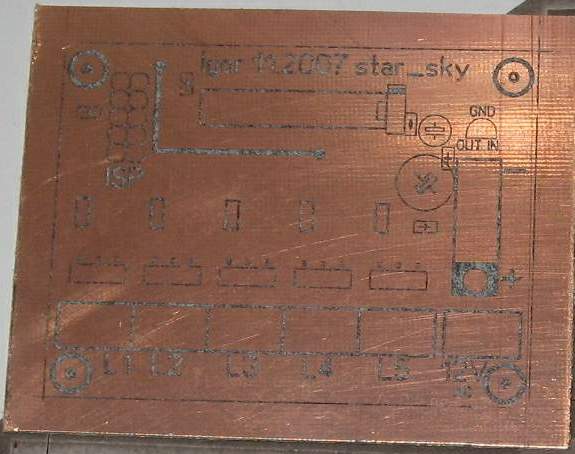

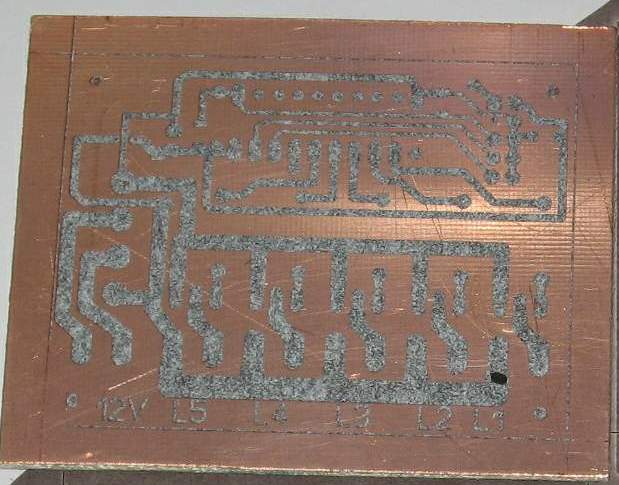

- рисунок уже на текстолите

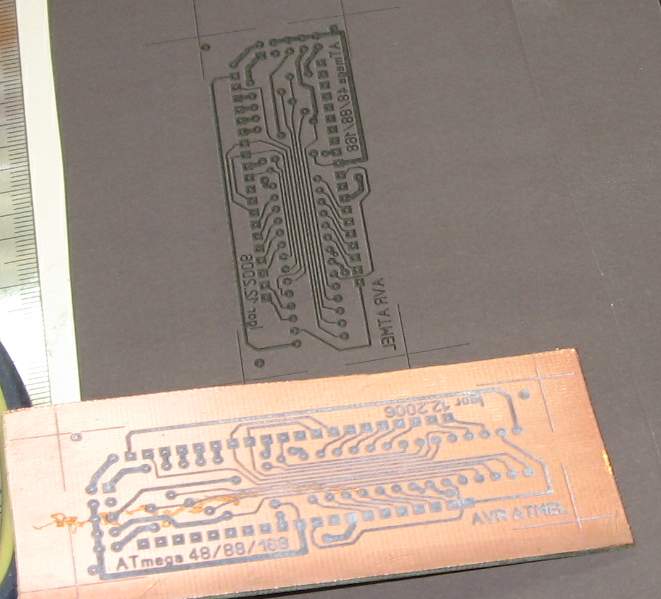

- другая сторона
5 перед травлением надо внимательно осмотреть рисунок на предмет замыкания дорожек, еще не поздно процарапать иголкой лишний тонер, позже это будет сделать труднее.
сам процесс травления опущен, использовалось обчное хлорное железо подогретое в горячей воде. травитца от 30мин и более в зависимости от температуры и свежести раствора

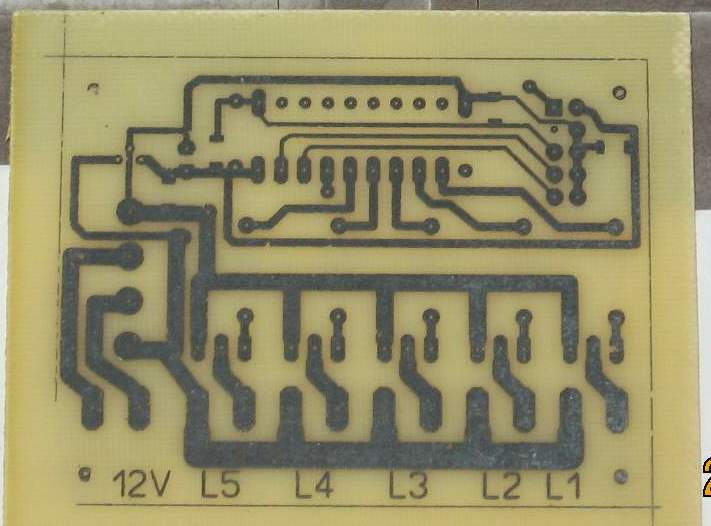

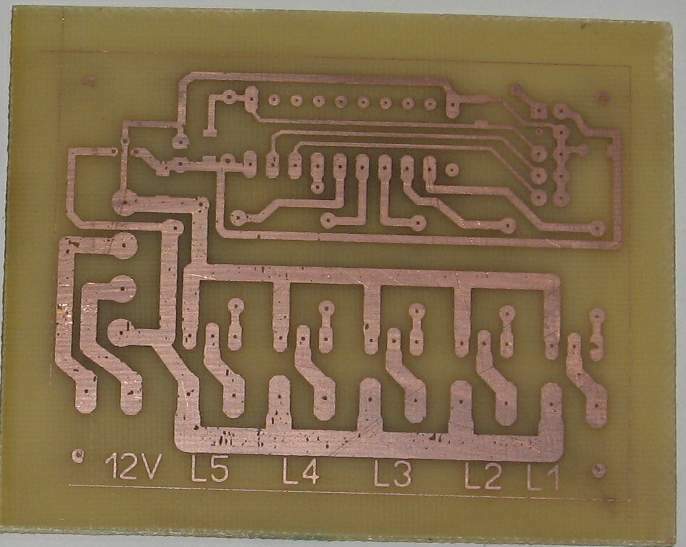

- после травления

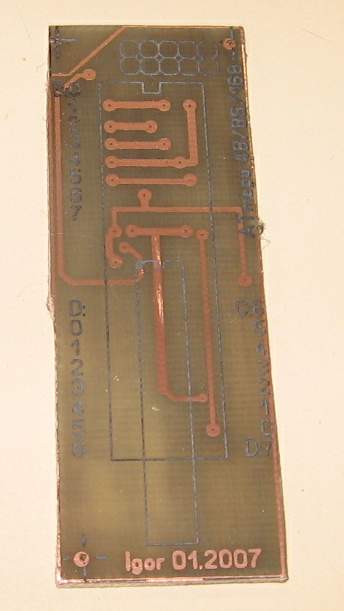

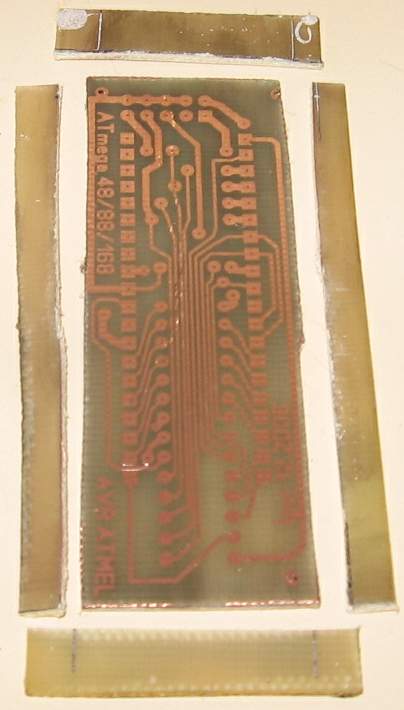

- прошелся раствоителем, смыл тонер, отрезал лишнее

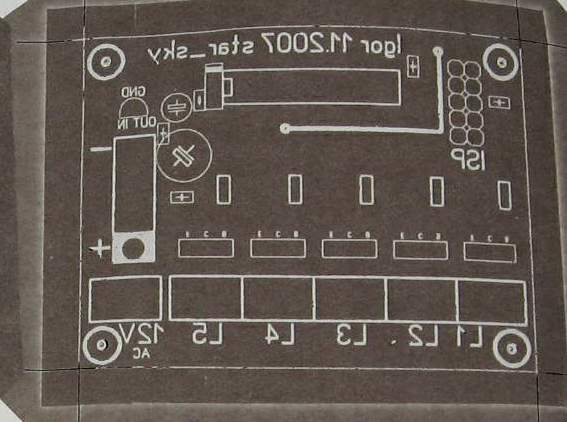

6 по тойже технологии нанес подписи на лицевой стороне

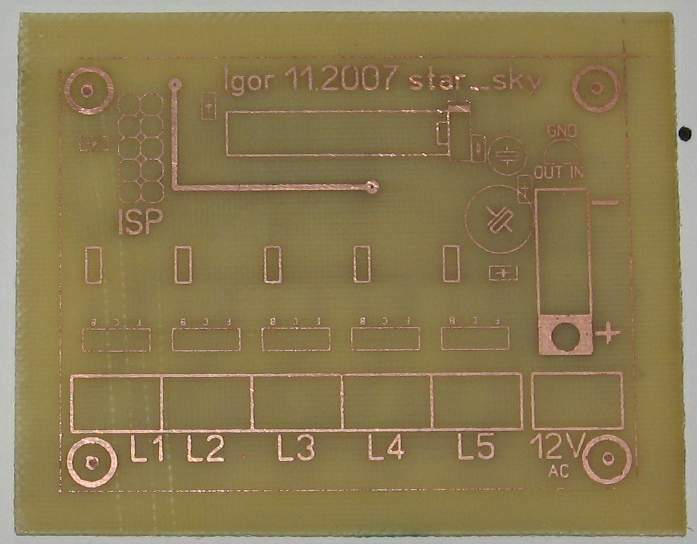

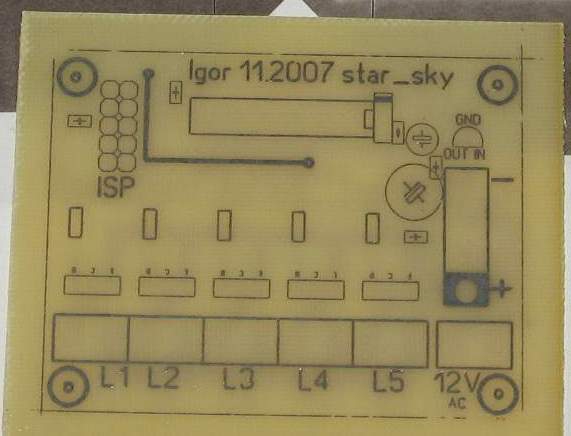

- обратная сторнона + надписи

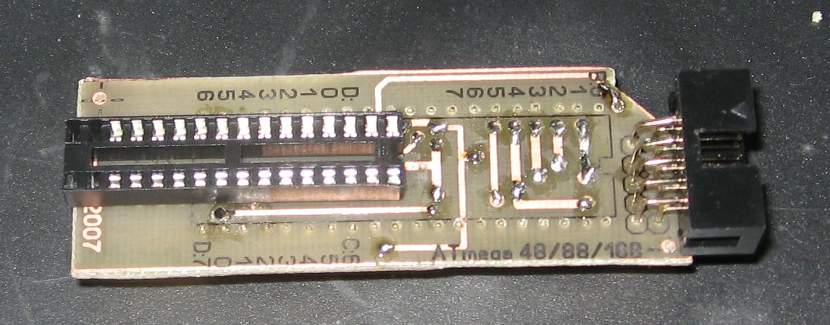

7 готовое изделие

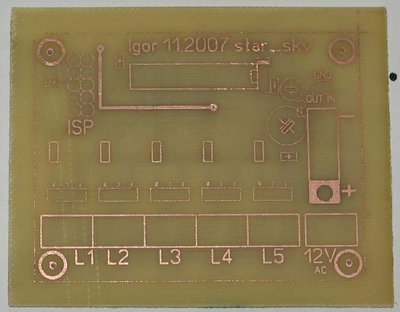

- готовое изделие верх

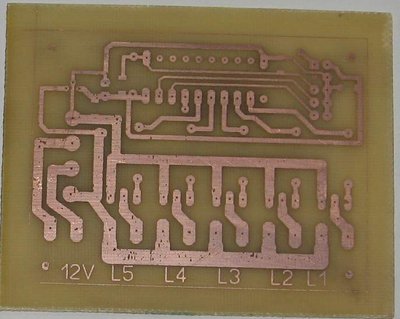

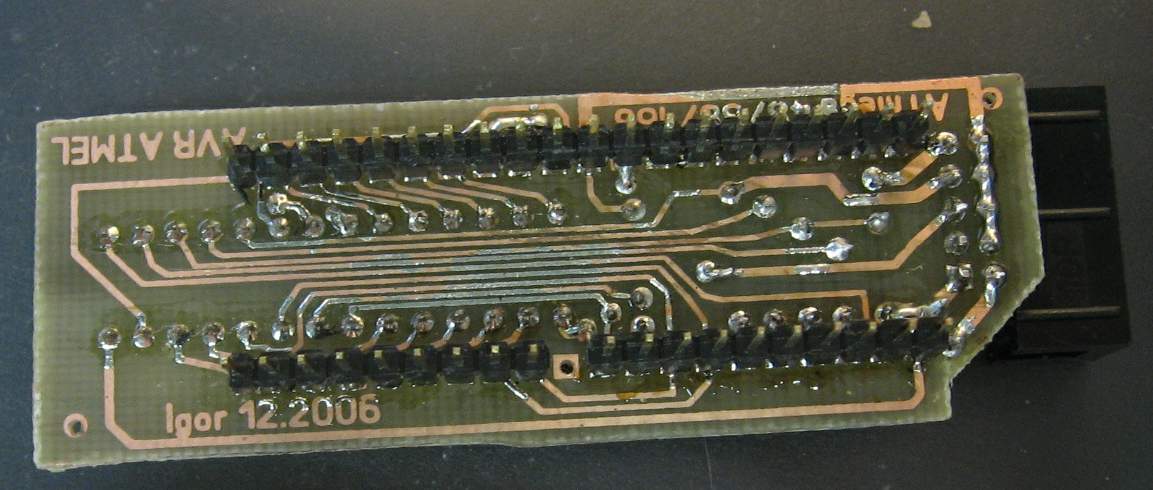

- готовое изделие низ

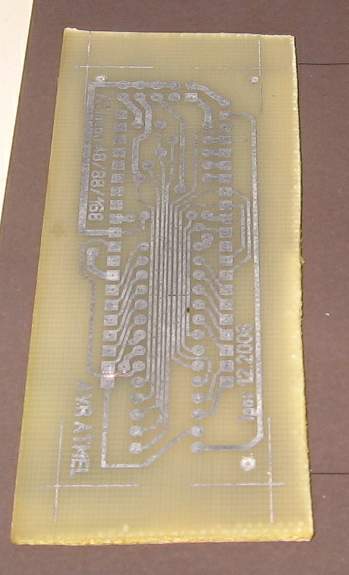

это кстати самая плотная плата по дорожкам,
дорожки 0,3 между дорожками кое где и поменьше.
