**Duhas** » 24 ноя 2011, 18:29

схему и требования сюда или в личку.. если не средне - мона подумать... начиная с субботы..

**KitaPro** » 24 ноя 2011, 19:16

если не средне - мона подумать

Всмысле?

Есть значит схемы в pdf. И разводка платы. Т.к эти платы идут на продажу, исходников нет. Плата двусторонняя, хотелось бы все таки одностороннюю, пусть и больших размеров. Дорожки где-нибудь 0,5 мм, т.к я еще не делал не одной ПП(перед травлением этой платы буду, конечно, тренироваться на более легких ПП). Платы мне вообще не к спеху, в этом году точно делать не начну, просто пока разбираюсь что как работает.
На плате avr board не нужен MAX232 и соответственно ком разъем. Транзисторы в корпусе ТО-92, а не как там ТО-18. Остальное вроде бы все. Ну и самое главное какая цены работы будет

Добавлено спустя 3 минуты 32 секунды:

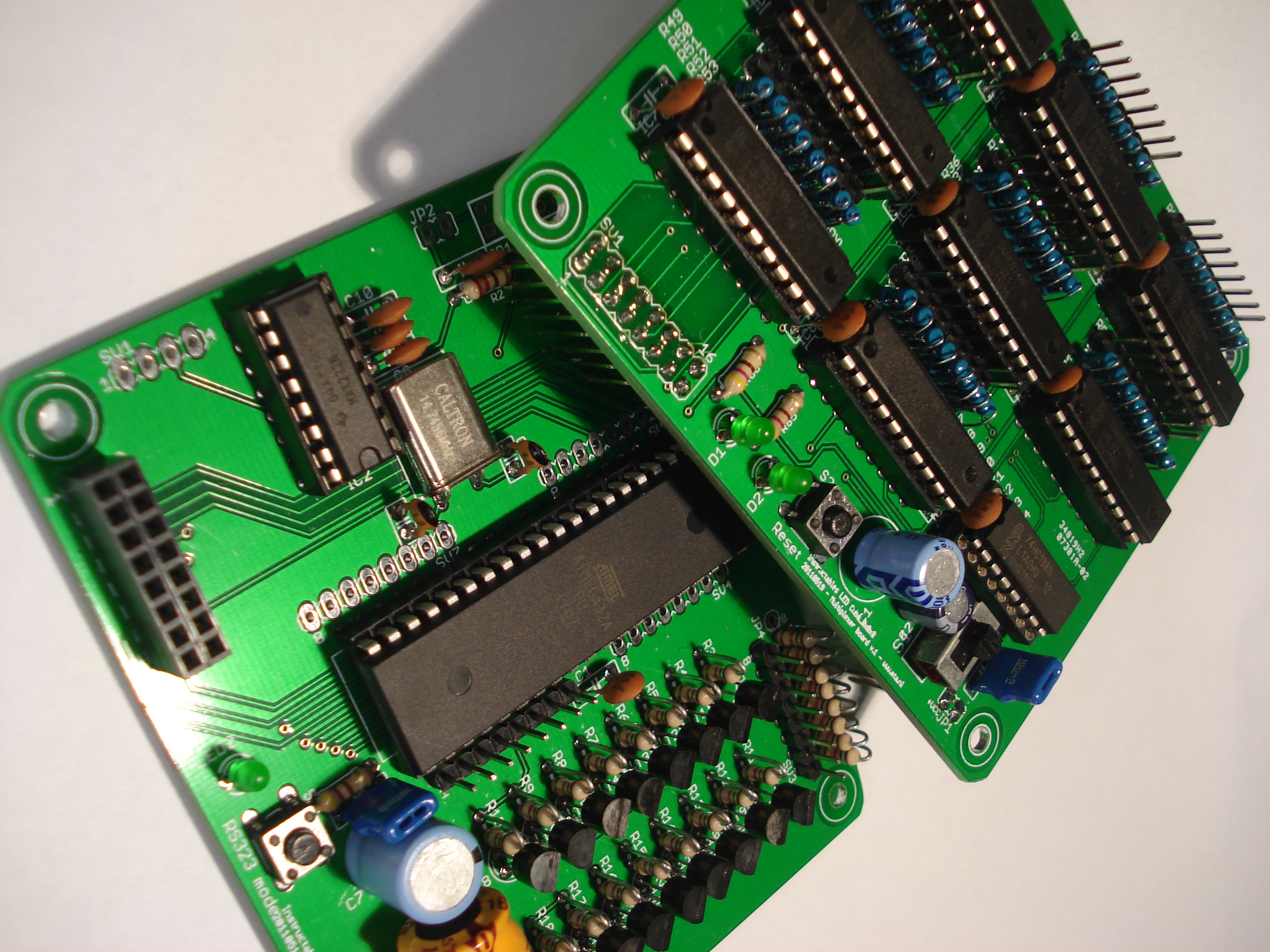

Вот такие платы там получаются

**Duhas** » 24 ноя 2011, 20:37

да что-то я не ясно выразился...

по деньгам сколько готовы потратить?

**KitaPro** » 24 ноя 2011, 20:43

Код: Выделить всё: по деньгам сколько готовы потратить?

Ну цена двух готовых плат 900р, мне нужна только разводка под ЛУТ. Поэтому рублей 300..

**Duhas** » 24 ноя 2011, 20:46

ну в общем я подумаю, а вам в любом случае советую сложить сюда ДШ на компоненты которые вам доступны.. особенно уделить внимание всяким выключателям и разъемам.. ну и мне не совсем ясно что там с питанием.. но я пока вдумчиво сильно не смотрел..

**KitaPro** » 24 ноя 2011, 21:02

Компоненты будут которые приведены выше, только выкинуть max232 и другой корпус у транзисторов

**HarryStar** » 24 ноя 2011, 23:35

а чем не устраивает готовый 2х сторонний вариант? переходных дырок там не сильно много.

**KitaPro** » 24 ноя 2011, 23:41

HarryStar писал(а):а чем не устраивает готовый 2х сторонний вариант? переходных дырок там не сильно много.

Вы имеете в виду тот который в пдф? Так его надо тогда перерисовать под лут. Пробовал в Sprint-Layout рисовать, у меня не выходит( хотя может плохо пробовал

**Myp** » 25 ноя 2011, 09:04

в спринтлайауте подкладываешь картинку с разводкой ПП из документации под слой
подгоняешь масштаб и поверх уже средствами спринтлайаута рисуешь. синенькие линии рисуешь в одном слое красные в другом.
таким макаром можно даже отсканированную плату перерисовать.

чертежи никогда не стеклил?
лампа яркая, сверху кусок стекла, потом оригинал, потом чистый лист, и на просвет перерисовываешь.
тут такой же принцип.

**KitaPro** » 25 ноя 2011, 09:15

Мур, хороший способ) спасибо. Домой приду попробую

**Duhas** » 25 ноя 2011, 09:20

пробуйте, а то я и не знаю браться ли )

по компонентам - вы уверены что купите именно такой выключатель с именно такими габаритами и расположением выводов ?

**Radist** » 25 ноя 2011, 09:22

Насчет ценообразования внесу 5 копеек. Плата разводится один раз, затем тиражируется. В серийной плате доля разводчика пренебрежимо мала (делим оплату его труда на общее число проданных плат), эта доля стремится к нулю. Развести плату заново - снова оплатить работу разводчика, а она может быть и больше цены готовой платы. Вообще разводчики-фрилансеры в среднем берут 5 рублей за пад. Цена варьируется от опыта фрилансера и сложности платы. Так что если кто и возьмется переразвести - это будет чистый альтруизм. Вам выгоднее по деньгам купить готовую плату. А если вам нужна разводка чтобы штамповать платы серийно, то уж не поскупитесь - оплатите работу как полагается.

**Duhas** » 25 ноя 2011, 09:37

ну как бы да, просто я не думаю что под ЛУТ ето тиражирование ))

кароче ТС думайте, мне если браться то в эти выходные..

**KitaPro** » 25 ноя 2011, 10:02

Штамповать платы никто не собирается) нужна просто одна плата для себя, что не городить кучу проводов, поэтому много денег не готов на это тратить. Так если перерисовать эту плату, ее реально сделать лутом?

Добавлено спустя 25 секунд:
Штамповать платы никто не собирается) нужна просто одна плата для себя, что не городить кучу проводов, поэтому много денег не готов на это тратить. Так если перерисовать эту плату, ее реально сделать лутом?

**Duhas** » 25 ноя 2011, 10:27

реально очень многое.. есть два но
- опыт рисования под ЛУТ
- и опыт самого ЛУТования платы

но ничего архисложного в этом нет...
