Тема про принтеры есть, надо бы и про ламинаторы статистику набрать.
Отписываемся какой модели ламинатор, какие настройки и главное для КАКОЙ ТЕХНОЛОГИИ вы его используете.

Начну я:
ламинатор PRO MS-A4
Немного подрегулирован термостат, чтобы достигать температуры 180-200 градусов. Говорят хорошо еще убрать холодные валы, но я пока не пробовал.
Использую для ЛУТ, 2 мм спокойно пролезает. Плату гоняю 10-15 раз, шаблон сразу на обе стороны.

Я лично отказался от ламинатора, он сдвигает и вытягивает бумагу (которую я использую), сложно совместить когда нужно двустороннюю плату делать.
Я купил вафельницу за 1000р Maxwell MW-1571
и терморизину 5мм толщиной http://www.penta-junior.ru/plate-silicone.htm (кусок обошёлся в 1000р )
закрепил резину поверх вафельницы (пришлось сделать новые ножки высотой 1см чтобы совместить верхнюю и нижнюю части).
Вафельница имеет встроенный терморегулятор, но из за того что термо резина всё же имеет довольно низкую теплопроводность нужно выставлять температу с запасом, нужно один раз отрегулировать термопарой до 180 грудусов и больше не трогать. Для большей надёжности, я купил отдельный термодатчик
TM-902C на ebay

В качестве бумаги использую подложку от самоклеящихся обой (к ней даже суперклей не прилипает, рулон стоит 300р), переходит идеально и без мучений с водой.

Травлю в кухонном контейнере из под сухих смесей http://www.ikea.com/ru/ru/catalog/products/80066723/ (100р), такие есть в ИЕКА и других магазинах.
Чтобы травилось быстрее использую компрессор от аквариума с распылителем воздуха (500р (немецкий)) (продаётся в зоо магазинах где есть рыбы).

Вот что получается моим способом.
В левом нижнем углу DRV8835 шаг ножек 0.5мм

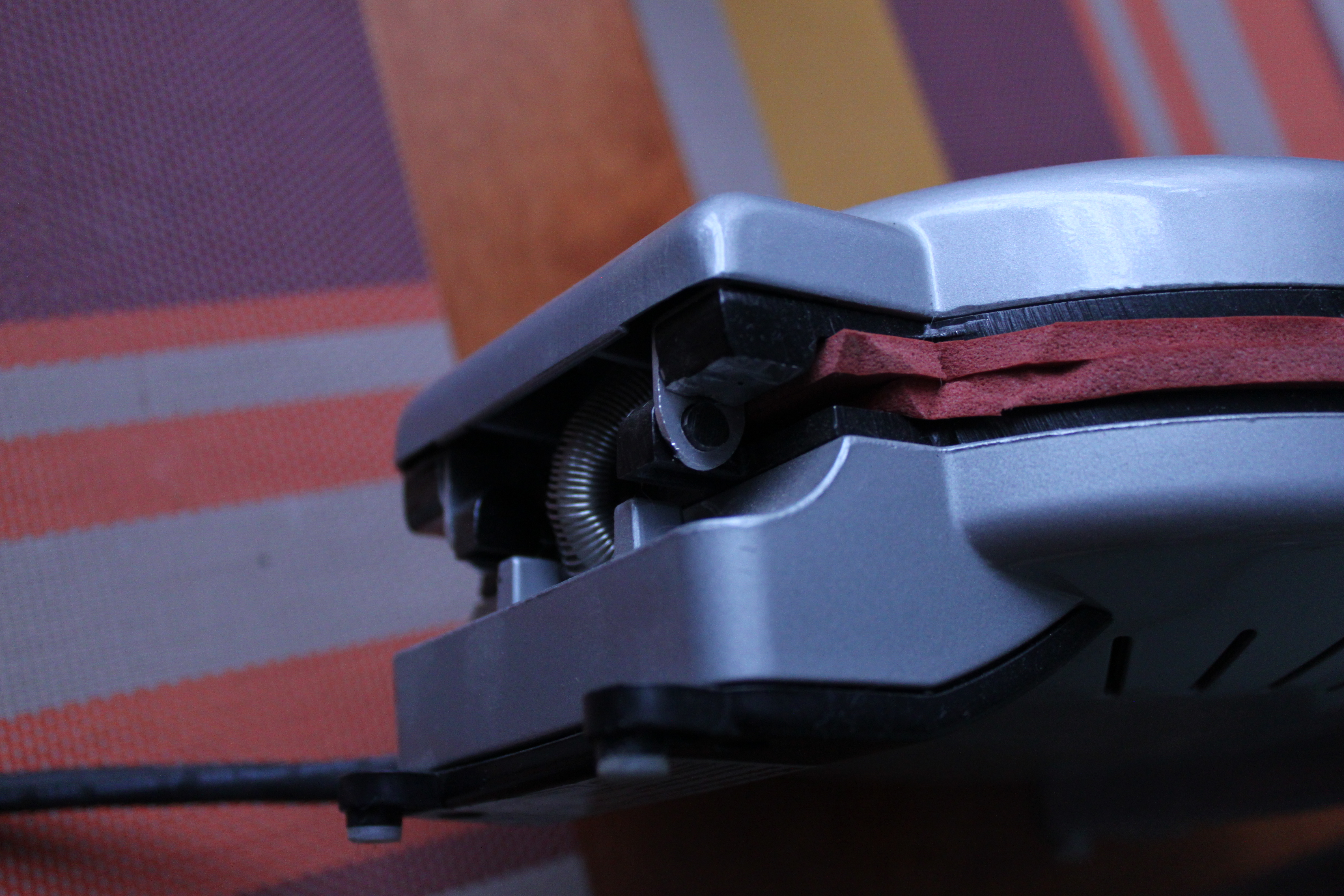

Ещё несколько фото агрегата и процесса.

ещё опыт http://ncrmnt.org/wp/2014/01/26/toner-t ... ilkscreen/

Использую FGK-120 для фоторезиста, а раньше использовал этот же ламинатор для метода ЛУТ.
Когда делал платы ЛУТом, то прогревал ламинатор до его максимальной возможности в 160 градусов и прогонял через него стеклотекстолит с шаблоном 1 раз. В целом получалось не плохо, но ввиду освоения метода фоторезиста, то от ЛУТа пришлось отказаться.
При изготовление плат методом фоторезиста прогоняю плату на "холодном" ламинаторе 3 раза, а точнее делаю так - т.к. изначально ламинатор не имеет кнопки выключения нагрева валов, то как только ламинатор включился, то сразу прогоняю через него заготовку. К третьему заходу ламинатор уже прогрет на вскидку думаю градусов на 50-60. Фоторезист(ПФ-ВЩ 50) прилипает отлично.

всем интересующимся советую обратить внимание на вот такой подход
http://radiokot.ru/forum/viewtopic.php? ... 86229ad773

О том как делают платы на производстве, очень познавательно https://habrahabr.ru/company/madrobots/blog/214153/
