Re: Фотоэлементы
Lockdog » 01 июл 2008, 00:01
MegaBIZON, что-то не арбайтен твоя схема, которая на первой странице нарисована, движки вращаются, даже если на базу ничего не подаётся... ты её проверял?
-
Lockdog - Сообщения: 650
- Зарегистрирован: 06 июл 2006, 20:42
- Откуда: Москва
- прог. языки: C/C++, Python
Re: Фотоэлементы
MegaBIZON » 20 июл 2008, 18:51
Да, вполне номано шныряла...
Пара встречных вопросов: ты свои транзюки вааще проверял? И то ли ты припаял на роль глазок?
Пара встречных вопросов: ты свои транзюки вааще проверял? И то ли ты припаял на роль глазок?
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцу…Я - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
-
MegaBIZON - Сообщения: 6285
- Зарегистрирован: 12 янв 2007, 00:34
- Откуда: Масква
Re: Фотоэлементы
Vladimir[nn] » 24 фев 2009, 04:08
Подниму тему.....
Помогите, плз, опознать фототранзистор - хотя бы серию (вроде, он русский)
И какая сторона у него рабочая - та, что с полусферой или та, что плоская?
Помогите, плз, опознать фототранзистор - хотя бы серию (вроде, он русский)
И какая сторона у него рабочая - та, что с полусферой или та, что плоская?
-
Vladimir[nn] - Сообщения: 18
- Зарегистрирован: 22 фев 2009, 15:46
- Откуда: Нижний Новгород
Re: Фотоэлементы
MiBBiM » 24 фев 2009, 18:23
мне почему-то кажется что это ИК-светодиод из мыша.
излучатель - выпуклая поверхность
излучатель - выпуклая поверхность
Tomorrow will be. Better
-
MiBBiM - Сообщения: 1866
- Зарегистрирован: 29 окт 2007, 18:11
- Откуда: Пермь
- прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript
Re: Фотоэлементы
Duhas » 24 фев 2009, 18:27
это вполне могет быть и транзюком.. а "рабочая" сторона выпуклая...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: Фотоэлементы
Myp » 24 фев 2009, 18:31
поадть напряжение и посмотреть через мобильник светится ли он =)
тода узнаем светодиод или транзюк
вобщет советские фотодиоды такого формфактора кажись красного цвета делали...
тода узнаем светодиод или транзюк
вобщет советские фотодиоды такого формфактора кажись красного цвета делали...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Всё уже придумано до нас!
-
Myp - скрытый хозяин вселенной :)
- Сообщения: 18018
- Зарегистрирован: 18 сен 2006, 12:26
- Откуда: Тверь по прозвищу Дверь
- прог. языки: псевдокод =) сила в алгоритме!
- ФИО: глубокоуважаемый Фёдор Анатольевич
Re: Фотоэлементы
Vladimir[nn] » 24 фев 2009, 18:42
Это точно транзистор - проверено )))
Только когда покупал его - забыл записать марку.. Теперь безуспешно хочу найти характеристики..
Только когда покупал его - забыл записать марку.. Теперь безуспешно хочу найти характеристики..
-
Vladimir[nn] - Сообщения: 18
- Зарегистрирован: 22 фев 2009, 15:46
- Откуда: Нижний Новгород
Re: Фотоэлементы
Myp » 24 фев 2009, 21:19
он ?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Всё уже придумано до нас!
-
Myp - скрытый хозяин вселенной :)
- Сообщения: 18018
- Зарегистрирован: 18 сен 2006, 12:26
- Откуда: Тверь по прозвищу Дверь
- прог. языки: псевдокод =) сила в алгоритме!
- ФИО: глубокоуважаемый Фёдор Анатольевич
Re: Фотоэлементы
almazkazan » 23 окт 2009, 20:52

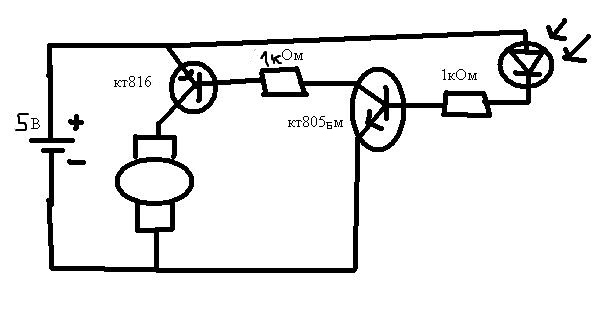

Спасибо за схемку. Собрал вот так. Работает.
Хм, а как чувствительность уменьшить? ну чтоб на довольно яркий свет только реагировал?
Хм, а как чувствительность уменьшить? ну чтоб на довольно яркий свет только реагировал?
- Вложения
-
“Но мы же еще живы, чувак, это же круто…”
-
almazkazan - Сообщения: 97
- Зарегистрирован: 04 окт 2008, 17:47
- Откуда: казань, респ. Татарстан, россия
- прог. языки: c++, c#, asm
Re: Фотоэлементы
boez » 24 окт 2009, 00:23
Резистор от диода на минус питания. Десятки-сотни кОм. Чем меньше резистор - тем ниже будет чувствительность. Также не помешает резистор между базой и эмиттером кт816 в пару кОм, снизит потери в покое.
- boez
- Сообщения: 1981
- Зарегистрирован: 27 авг 2008, 10:45
- Откуда: Харьков
- прог. языки: С/С++
Re: MegaBIZON
flyroman » 24 окт 2009, 01:25
MegaBIZON писал(а):Это транзисторы. Хрен его знает, чем они такие оссобенные.
ТРАНЗИСТОР - ВЕЛИКОЕ ОТКРЫТИЕ!! БЕЗ НЕГО НЕ БЫЛО БЫ НИ НАШИХ КОМПЬЮТЕРОВ, ни микроконтроллеров, и айподов , мобильников и всяго всяго всяго!!!
СЛАВА ТРАНЗИСТОРУ!!!
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
«Попробуй» — шепнула Мечта…
-
flyroman - Сообщения: 1266
- Зарегистрирован: 12 янв 2009, 21:39
- Откуда: Чебоксары, Чувашская Республика
- Skype: roman.buhalov
- прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
- ФИО: Роман Сергеевич
Re: Фотоэлементы
Skywalker » 05 май 2010, 20:00
а ента - в схеме последней не надо бы еще диодик обратно к питанию на двигатель - дабы последний не сделал транзистору плохо?
Хотя, конечно по схемам управления светом даже в некоторых "канонических" (:D) книгах, как к примеру Н.С. Брага "Создание роботов в домашних условиях" - в схемах такого не видел:
Хотя, конечно по схемам управления светом даже в некоторых "канонических" (:D) книгах, как к примеру Н.С. Брага "Создание роботов в домашних условиях" - в схемах такого не видел:
-
Skywalker - Сообщения: 14
- Зарегистрирован: 28 май 2009, 01:06
- Откуда: Энгельс, Сарат. обл
Re: Фотоэлементы
galex1981 » 06 май 2010, 08:30
Вроде все нормально со схемой - я обычно в Протеусе проверяю, хотя программа не аксиома
if(!Operate) Read(pDatasheet);
-
galex1981 - Сообщения: 4363
- Зарегистрирован: 04 дек 2008, 22:44
- Откуда: Камышин
- Skype: galk-aleksandr1
- прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
- ФИО: Галкин Александр Владимирович
Re: Фотоэлементы
sana98 » 02 мар 2011, 15:19
я сделал схему на первой странице на 2n3906 и 2n2222 работает норм но мощності нехватает на двигателі что делать???
двигатель от китайської ігрушки а когда взял неволяшку с редуктором то ледь їхало и моторчик нужно било трохи покрутити и тоді робив
двигатель от китайської ігрушки а когда взял неволяшку с редуктором то ледь їхало и моторчик нужно било трохи покрутити и тоді робив
- sana98
- Сообщения: 3
- Зарегистрирован: 11 дек 2010, 11:33
