Прошу поддержки...

Робот на простых аналоговых элементах.

Сообщение MegaBIZON » 28 мар 2007, 12:13

Да работает мосг... Прям как надо работает 8)
Тока щас над ходовкой измываюсь (или она надо мной) - поначалу примутил червепару от резюка многооборотного + вибромоторчег. Так ты прав - просто от батарейки, в полную силу, оно бежит, а как в полсилы - стоит как дохлый. Короче, в таких делах и при таких моторах эти червяки не канают.

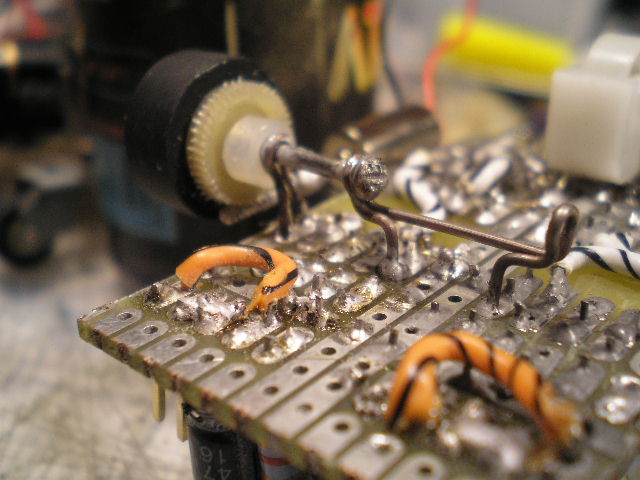

Кстати, фотка запечатлела недособранный и ещё не испытанный вариант. Там хорошо видать, как искуссно я закоротил всю схему нафих этими проловками :lol: Как же я матерился, не понимая, каким образом всё вдруг перестало работать :lol:
Вопщем, потом понаотпаивал всю эту галиматИю (а жаль :cry: Так всё это красиво выглядело!..), буду игрушки заводные патрашыть не предмет редухторов мелких :wink:
Потом, когда доделаю, отдельно всё выкину, а пока вот кортинко:
Вложения
3 ходовка.JPG
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение dima » 28 мар 2007, 12:17

Ты бы схемку выкинул, я б глянул. [off]ТЫ КОГДА В АСЬКЕ ПОЯВИШЬСЯ???[/off]
dima

Сообщения: 215
Зарегистрирован: 21 ноя 2006, 17:55
Откуда: Ukraine Lugansk

Сообщение MegaBIZON » 28 мар 2007, 12:20

Щас, в магаз сгоняю, и нарисую схемку :)
[off]Блин, да всё забываю... Не привык я к таким весчам, вот и туплю. Ща, в магаз сгоняю, и попробую... [/off]
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Myp » 28 мар 2007, 12:23

[off]провода полосатые...
где взял?:) я такиеж хочу, ато у меня тока разноцветные =/[/off]
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение dima » 28 мар 2007, 12:26

[off]В магазин за пивком? Я представляю себе нарисованную после этого схему  :lol: [/off]
dima

Сообщения: 215
Зарегистрирован: 21 ноя 2006, 17:55
Откуда: Ukraine Lugansk

Сообщение MegaBIZON » 28 мар 2007, 12:26

[off]В автопроводке иномарской...[/off]
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение AG » 29 мар 2007, 00:13

Тут кто- то спрашивал про микросхемку - таймер ...555... Может коммнетарий и запоздавший, но, чтобы пояснить схемку - ...555... -Некий импортный аналог (полный аналог) некогда известного советского таймера КР1006ВИ1. Замечательная микросхемка... Сохраняет выдержку постояннрй при любых изменениях (в пределах допустимого) напряжения питания
Аватара пользователя
AG

Сообщения: 39
Зарегистрирован: 23 дек 2006, 00:05
Откуда: ЕКБ
прог. языки: Bascom AVR, CV avr, Borland C++ builder v6.0
ФИО: Адександр

Сообщение MegaBIZON » 29 мар 2007, 00:25

Понял, хорошая штука! На днях возьму парочку...
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение MegaBIZON » 30 мар 2007, 06:04

dima писал(а):Ты бы схемку выкинул, я б глянул.

Ну и воть:
Вложения

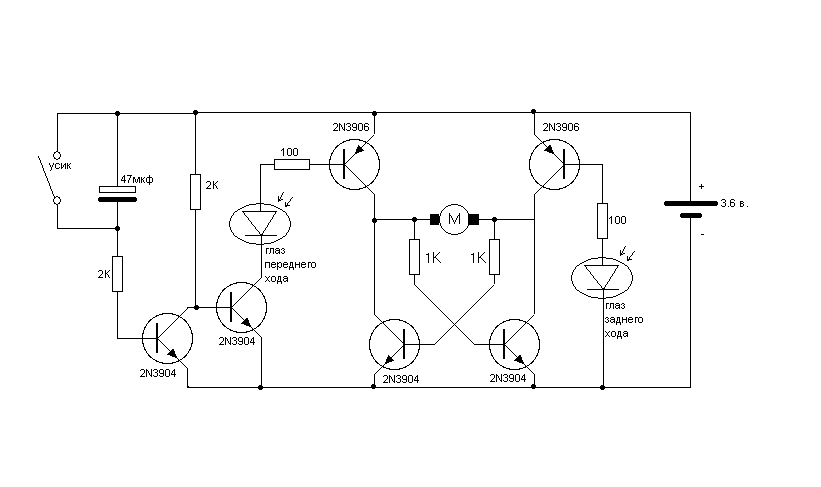

За основу пошло вот это.
Это половинка мосга.
Тут расположение органов относительно друг друга.
надеюсь, понятно поначеркал.
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Прошу поддержки...

Сообщение MegaBIZON » 14 сен 2009, 12:19

кстати, ошибок щас сам нашёл кучку.
как-нибудь вернусь к этому барахлу
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква
