IR-баръер для чайников :-/

Робот на простых аналоговых элементах.

Сообщение MegaBIZON » 16 мар 2007, 07:20

Да с ик-светилками-то не проблема...
Смотрелков подходящих нету :?
Аватара пользователя
MegaBIZON

Сообщения: 6269
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Chooze » 16 мар 2007, 09:38

2 MegaBizon Попробую заказать гляделки которые используются в конструкторе робот жук. На ките можешь глянуть.
Chooze

Сообщения: 79
Зарегистрирован: 03 фев 2007, 20:24
Откуда: Омск

Сообщение SSG » 16 мар 2007, 15:00

Myp писал(а):обычные  лампочки самое зло
в них спирали блин горячие... от них ик прёт тока в путь

Дык они ж почти все теплом (то бишь в ИК) и выделяють. Система у них такая выделительная.  :D  В видимом диапазоне тока пару процентов.  :(
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение Chooze » 16 мар 2007, 15:19

Да возрадуется сердце грешников! Да воспоют Ангелы хвалу Господу нашему!!! Вошёл он и Интернет и увидел нужду нашу и наполнились глаза его слёзами!!!!И ниспослал он нам кучку фототранзисторов чёрниньких под названием L-610MP4BT/BD !!!! В наличие по цене 5,7Р!!! :lol:
Chooze

Сообщения: 79
Зарегистрирован: 03 фев 2007, 20:24
Откуда: Омск

Сообщение MegaBIZON » 16 мар 2007, 18:54

Аминь, брат! :roll: Я слышу тебя!..
Завтра в районе полудня забегу :D
А они точно того?..
Аватара пользователя
MegaBIZON

Сообщения: 6269
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение SSG » 27 мар 2007, 19:42

Ну и чегось получилося?
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение MegaBIZON » 27 мар 2007, 20:10

Да ничего :?
Припёр я к Choozeу в магаз, взяли мы там эту деталюху, подключили к тестеру и стали светить... А тот видет всё, и хоть ты рэжь его :evil:
Chooze мне тогда график набросал, из которого я понял наконец, почему всюду тсопы и прочие импульсные замуты, и почему маловироятно само существование такого фотодиода, который бы видел только ИК.



Короче, тему на полных правах моно укладывать в "грабли"...
Аватара пользователя
MegaBIZON

Сообщения: 6269
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Alximik » 29 мар 2007, 16:59

Почему же сразу грабли?
Если совсем неймется:wink:, то можно поискать фотофильтры ИКС-1, ИКС-2 или ИКС-3...
Они все волны что короче 700 ангстрем должны отсекать, характеристики само собой у каждого свои и должны быть в сети.
Ссылку прямую не скажу ибо запамятовал :(
Аватара пользователя
Alximik

Сообщения: 23
Зарегистрирован: 25 авг 2006, 10:28
Откуда: Slavutich

Сообщение MegaBIZON » 29 мар 2007, 17:03

Гмы...
И чё, будет работать, как если бы с обычными фотодиодами в темноте?
Тоесть... ты проверял? я просто в светофильтрах не шарю ваще...
Аватара пользователя
MegaBIZON

Сообщения: 6269
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Myp » 29 мар 2007, 17:27

нда гдеб их ещё найти....
и сколько они стоят
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17398
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Alximik » 29 мар 2007, 17:31

В общем то да...:?
С подобными фильтрами не работал, к сожалению :(
Вот тут нарыл спектры пропускания:
По вертикальной оси отложено светопропускание (диапазон от 0 до 1)
В общем исходя из теории, работать буде, не подкопаешся...
И для фотодиода белый свет померкнет, останется один черный (тот который ИК)

Myp писал(а):нда гдеб их ещё найти....
и сколько они стоят


Для меня это тоже осталось загадкой, и "где?", и "скока?"
Как вариант потормошить знакомых фотографов, или поискать на каком нибудь "блошином" рынке.
И если у вас получится найти то место где их много, то с удовольствием приобрету парочку :roll:
Аватара пользователя
Alximik

Сообщения: 23
Зарегистрирован: 25 авг 2006, 10:28
Откуда: Slavutich

Сообщение MegaBIZON » 29 мар 2007, 17:42

И ещё чтоб размером 7/7мм :lol:
Аватара пользователя
MegaBIZON

Сообщения: 6269
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Alximik » 29 мар 2007, 17:57

MegaBIZON писал(а):И ещё чтоб размером 7/7мм :lol:

Это врядли, они идут стандартными диаметрами, по моему 44,56 и 62мм.
Но тут ответ один - хороший стеклорез :lol:
Основная проблема, найти это добро.
Аватара пользователя
Alximik

Сообщения: 23
Зарегистрирован: 25 авг 2006, 10:28
Откуда: Slavutich

Сообщение AG » 06 июн 2007, 01:42

Я тут тоже себе не так давно голову морочил по поводу аналоговых датчиков.
И вот что я скажу: лучший и самый простой вариант здесь - датчики от шариковых мышков.
В них (как уже было только что сказано) есть ик светодиод и фототранзистор.
Датчик на основе этой фиготени видит препятствие на расстоянии до 6 см (больше я из него вытянуть не смог).
Для того, чтобы приляпать этот датчик к "мк" туда можно поставить операционник lm385 или чё-то типа того.

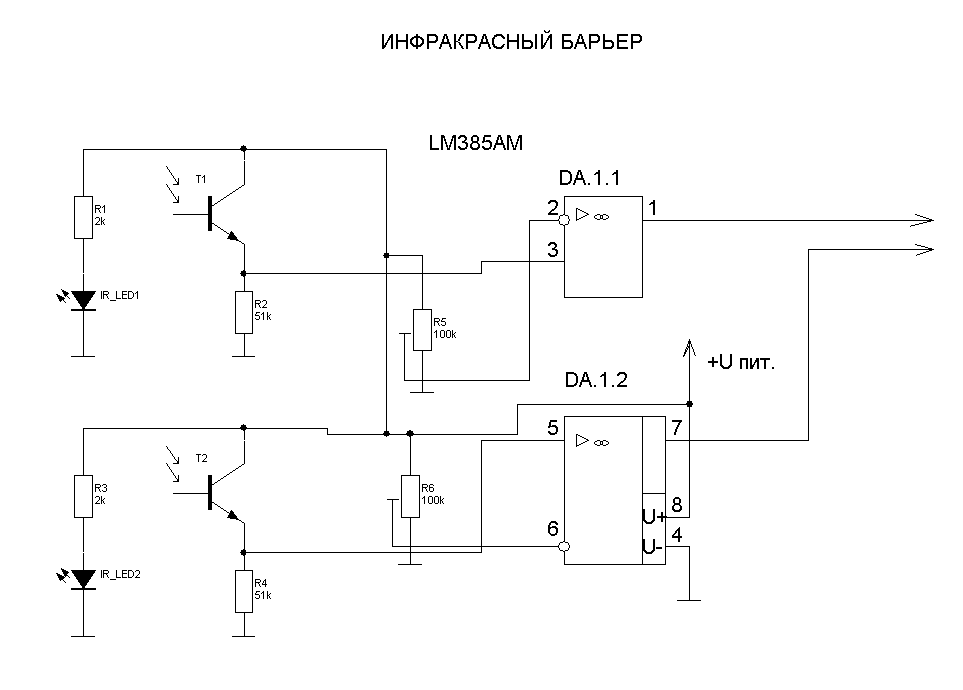

Вот вам и схема. Здесь сразу два датчика на одной микрухе.
Вложения
Аватара пользователя
AG

Сообщения: 39
Зарегистрирован: 23 дек 2006, 00:05
Откуда: ЕКБ
прог. языки: Bascom AVR, CV avr, Borland C++ builder v6.0
ФИО: Адександр

Re:

Сообщение Серый » 21 янв 2008, 20:29

Myp писал(а):
Гмы... Так это, тама вон чё, упаковкой по 200 штуков Confused  Surprised  Или я чё не понял Confused
просто добавляешь в корзину 1 штуку и всё=)



тока сразу заказывай много всего ато пересылка по почте 150 р минимум...


А там оплата какая? Когда на почту придет платить? И за сколько обычно доходит?
