маскито-паразито

Робот на простых аналоговых элементах.

маскито-паразито

Сообщение busyga » 13 июн 2012, 14:24

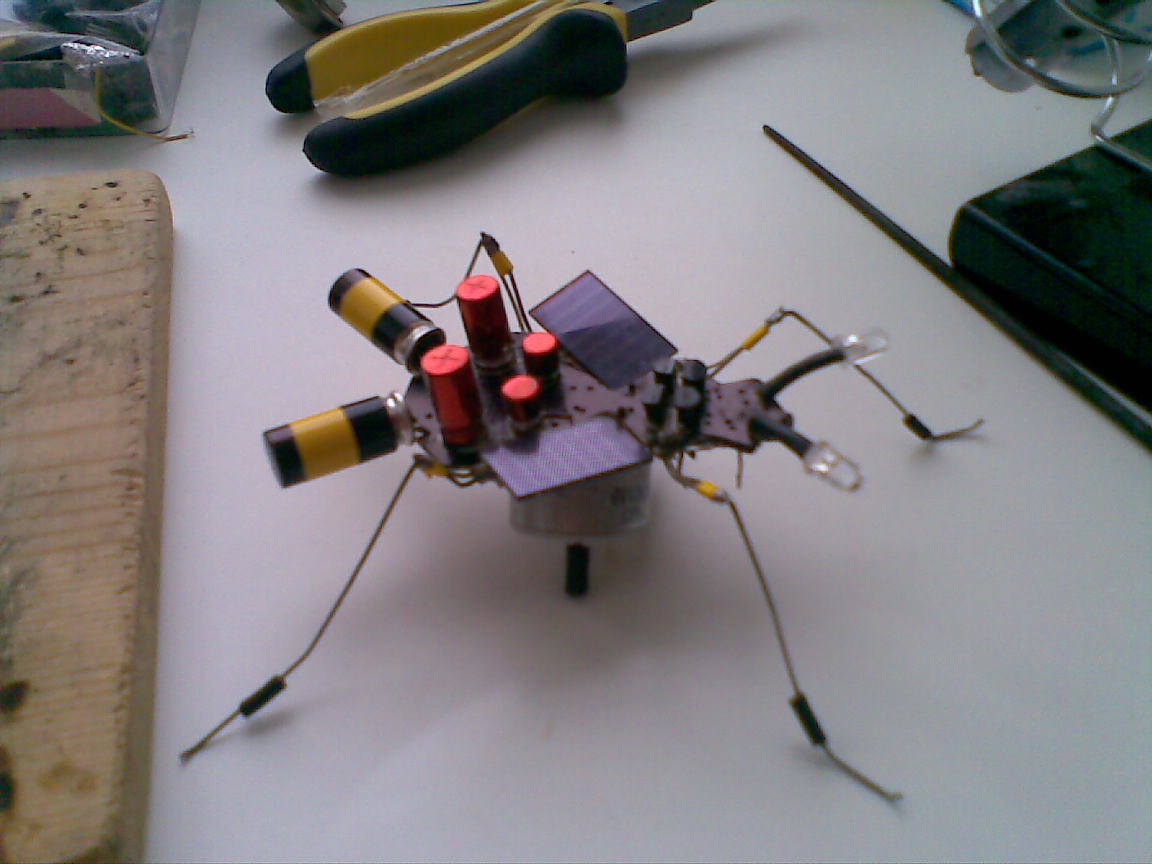

Еще один представитель моей BEAM фауны, который промелькнул на заднем плане при показе "дрыни" и которого я пообещал показать :)
Сразу прошу прощения за плохое качество фото. Это мой третий биамчик которого я фоткал и снимал на мобилку год назад, а перефоткать на хороший фотик нет возможности:
бим ос.jpg

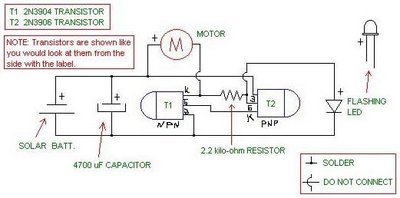

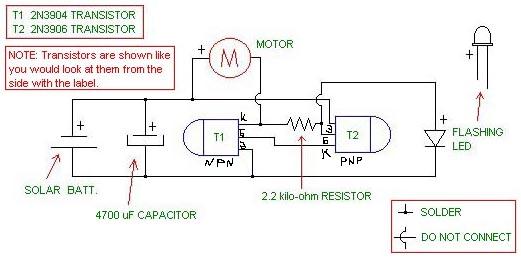

Собрал я его по всем известной схеме:

только вместо 2N3906 я использовал кт3107к, и вместо одного конденсатора на 4700 мф. я набрал эту емкость из трех кондеров по номиналам 3300+1000+450 и может быть из-за этого транзистора кт3107к или может из-за большого количества конденсаторов он двигается один раз в 15-20 секунд.
видео
busyga

Сообщения: 41
Зарегистрирован: 07 сен 2011, 12:01
Откуда: Свердл.обл В-Салда

Re: маскито-паразито

Сообщение Radist » 14 июн 2012, 03:45

Красивый :good: А может он редко движется потому что вы его настольной лампой кормите? Или на солнце точно также?

ЗЫ. Для более полной аутентичности не хватает еще пары ног.
Аватара пользователя
Radist

Сообщения: 2235
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: маскито-паразито

Сообщение elmot » 14 июн 2012, 07:46

Да, красавец!
Аватара пользователя
elmot

Сообщения: 5676
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: маскито-паразито

Сообщение busyga » 14 июн 2012, 08:38

Radist писал(а):Красивый :good: А может он редко движется потому что вы его настольной лампой кормите? Или на солнце точно также?

Если кормить его солнышком, то примерно на секунд 5 побыстрее движется.
Radist писал(а):ЗЫ. Для более полной аутентичности не хватает еще пары ног.

По идее средними ножками являются оси моторчиков, но вместо ножек получились какието тити :D
busyga

Сообщения: 41
Зарегистрирован: 07 сен 2011, 12:01
Откуда: Свердл.обл В-Салда

Re: маскито-паразито

Сообщение MegaBIZON » 14 июн 2012, 22:48

Интересная штукция ))
бессмертный образ бим-оса

А дыргается и в самом деле мало.. панельки вроде отличные, света хватат.. непонятно.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6250
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: маскито-паразито

Сообщение Myp » 14 июн 2012, 23:11

судя по звуку валы проскальзывают
может попробовать поискать резиновые трубочки на валы, чтоб сцепление было лучше
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16905
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: маскито-паразито

Сообщение busyga » 17 июн 2012, 21:59

MegaBIZON писал(а):Интересная штукция ))
бессмертный образ бим-оса

этот образ и был шаблоном для создания этого бима, но до такого уровня качества мне еще далеко, есть к чему стремиться :)
Myp писал(а):судя по звуку валы проскальзывают
может попробовать поискать резиновые трубочки на валы, чтоб сцепление было лучше

да вы правы, так и есть, валы проскальзывают, всякие резинки перепробовал все равно буксует. Вот думаю колесики на него поставить и в тоже время боюсь, что начнет со стола летать :)
busyga

Сообщения: 41
Зарегистрирован: 07 сен 2011, 12:01
Откуда: Свердл.обл В-Салда

Re: маскито-паразито

Сообщение MegaBIZON » 18 июн 2012, 02:03

а вот не боись, "пущай полетает" ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6250
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: маскито-паразито

Сообщение Myp » 18 июн 2012, 11:11

попробуй уменьшить конденсатор :)
во первых схема станет чаще срабатывать
во вторых уменьшится энергия крутящая моторы, они по идее будут крутиться не так резво и следовательно проскальзывание будет меньше, будет больше проезжать.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16905
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: маскито-паразито

Сообщение MegaBIZON » 18 июн 2012, 14:54

кстати да..
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6250
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква
