Сообщение busyga » 10 май 2012, 09:20

Позвольте представить «клопа светофила», который является двоюродным братом «Светофила меркурия» :)





Сделан он из консервной банки из под сгущенки :), кто незнает скажу, очень хороший материал для пайки, ненужны никакие кислоты, канифоли и т.д.

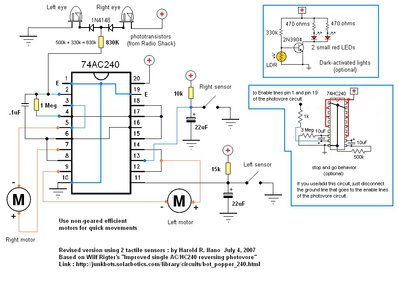

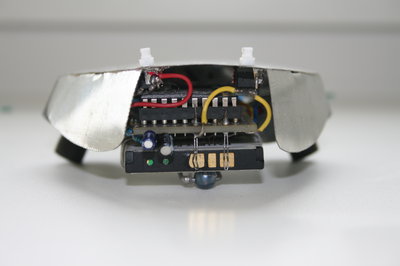

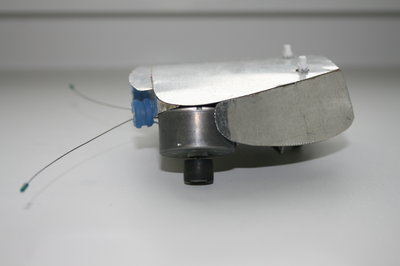

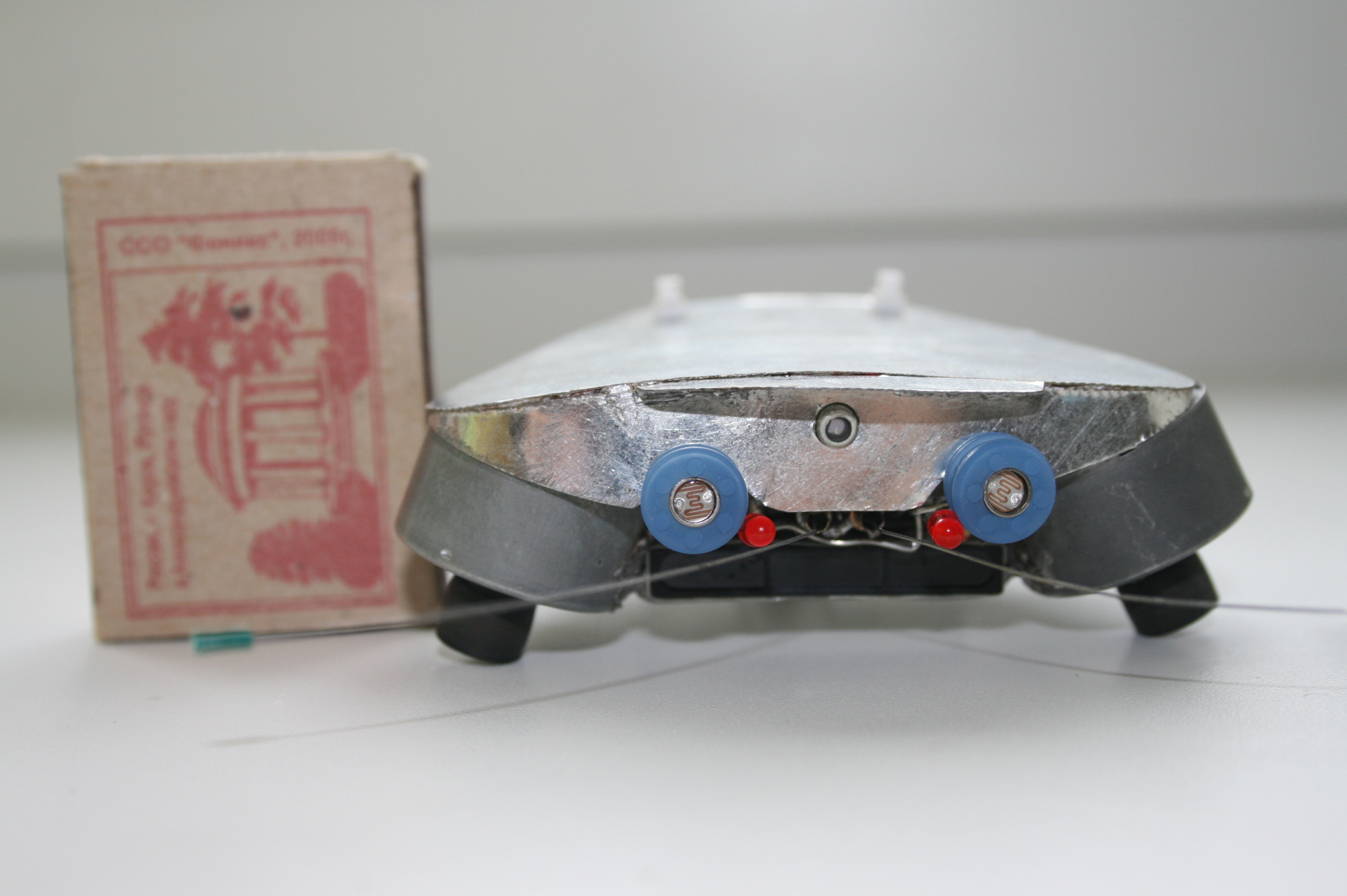

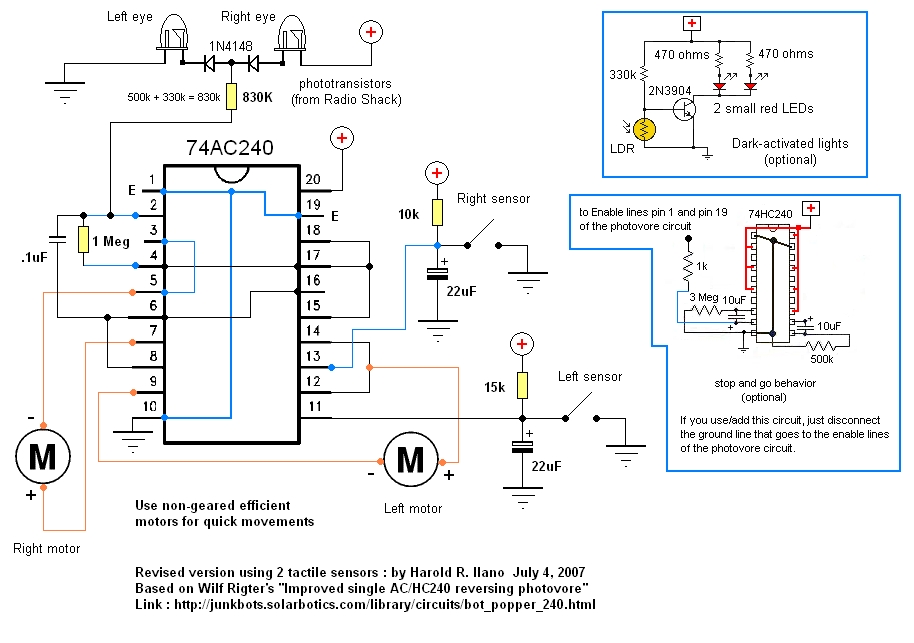

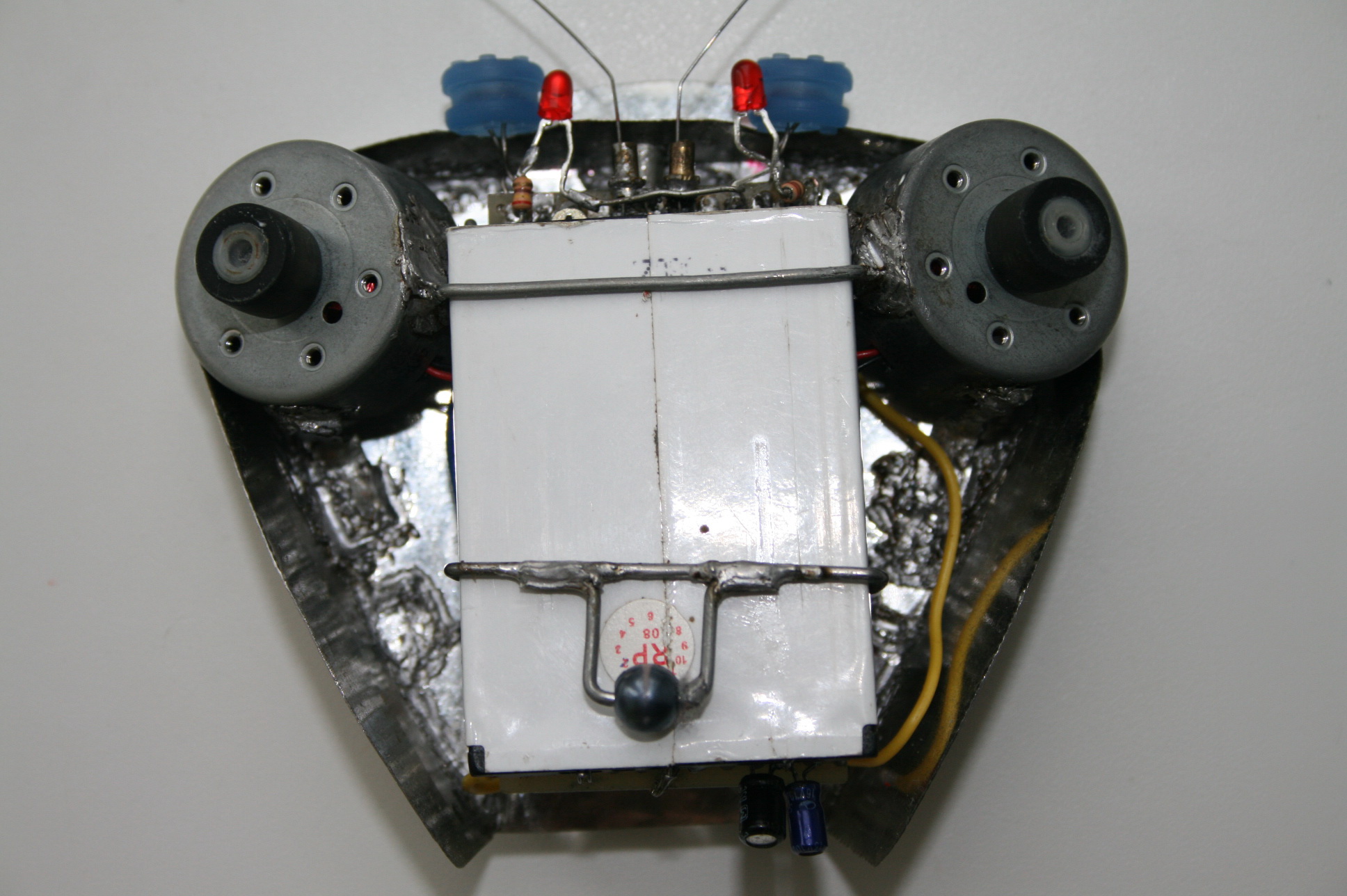

В чем отличие от меркурия ? Я поставил имеющиеся у меня в наличии фоторезисторы и два моторчика от CD привода, к которым я приклеил два ролика от магнитофона, добавил один выключатель, который нужен для включения режима поймай свет :). Теперь мне ненужно заводить кошку чтобы поиграть :). Все остальное по схеме.

ну вот вроде с ютумбой подружился :beer: :)
видео:
Последний раз редактировалось busyga 11 май 2012, 07:06, всего редактировалось 1 раз.
busyga

Сообщения: 41
Зарегистрирован: 07 сен 2011, 12:01
Откуда: Свердл.обл В-Салда

Re: Клоп светофил.

Сообщение elmot » 10 май 2012, 10:05

Во, прикольно, корпусные ботики пошли, а то у всех "кишки наружу". Зачет!
Аватара пользователя
elmot

Сообщения: 5700
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Клоп светофил.

Сообщение Madf » 10 май 2012, 10:52

такими темпами пойдут состязания на бодания (раз защитный панцирь появился)
Madf

Сообщения: 2929
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Клоп светофил.

Сообщение busyga » 10 май 2012, 11:31

Madf писал(а):такими темпами пойдут состязания на бодания (раз защитный панцирь появился)

а что можно, у меня сын пару раз спускал его со стола, с метровой высоты, почти без повреждений :)
busyga

Сообщения: 41
Зарегистрирован: 07 сен 2011, 12:01
Откуда: Свердл.обл В-Салда

Re: Клоп светофил.

Сообщение elmot » 10 май 2012, 20:54

Вопросики:
Что за микруха? Какое падение напряжения на ней?
Из чего бамперы? что это за пластмасски белые?
Батарея, видимо, от мобилки? Для зарядки надо вынуть и воткнуть в мабилу обратно?
Аватара пользователя
elmot

Сообщения: 5700
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Клоп светофил.

Сообщение TomaT » 11 май 2012, 00:12

240-я? 2 счетверенных буфера с инверсией и HiZ по выходу. HC-серия это КМОПина, если мне склероз не изменяет.
Аватара пользователя
TomaT

Сообщения: 354
Зарегистрирован: 25 июл 2007, 10:38
Откуда: Москва (Троицк, МО)
ФИО: Антон Миронов

Re: Клоп светофил.

Сообщение MegaBIZON » 11 май 2012, 00:37

Брутольно :)

Но срочно освоить ютумбу! куда такое годится, чтоб кино не в экранчике было, а в файликах...
проблема вопчем-то в том, что я с кодеками не дружу, и посмотреть ролик у меня не получается :oops:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6269
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Клоп светофил.

Сообщение busyga » 11 май 2012, 07:28

elmot писал(а):Вопросики:
Что за микруха? Какое падение напряжения на ней?
Из чего бамперы? что это за пластмасски белые?
Батарея, видимо, от мобилки? Для зарядки надо вынуть и воткнуть в мабилу обратно?

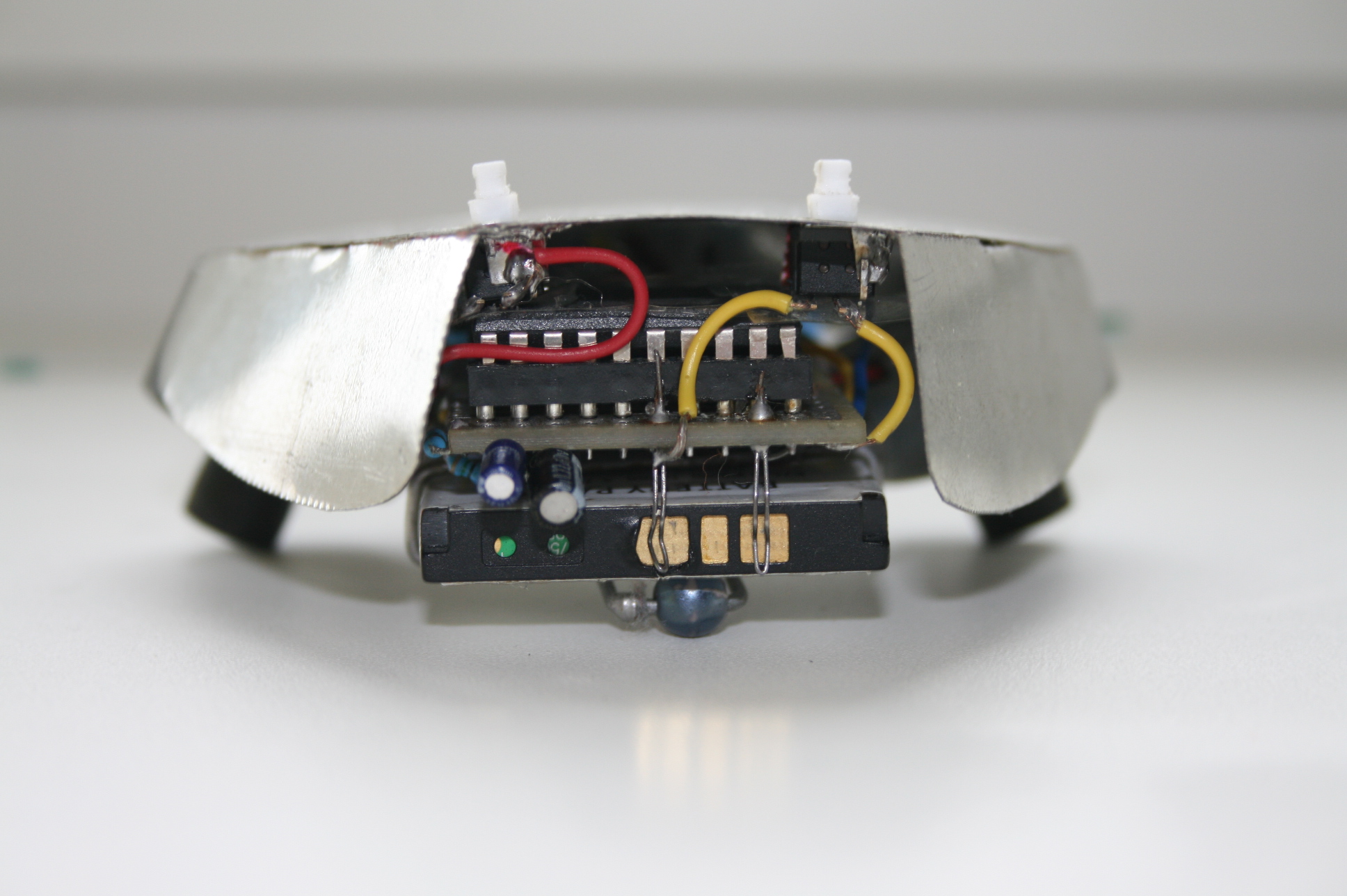

Про падение напряжения на микрухе ничего не могу сказать, если честно даже не задумывался? а использовал стандартную логику 74ас240 и 74нс240 вторую вообще можно не включать в схему она нужна для кратковременной остановки, что то типо того : жук остановился, подумал секунду "а куда мне бежать? :shock: " и дальше погнал :)

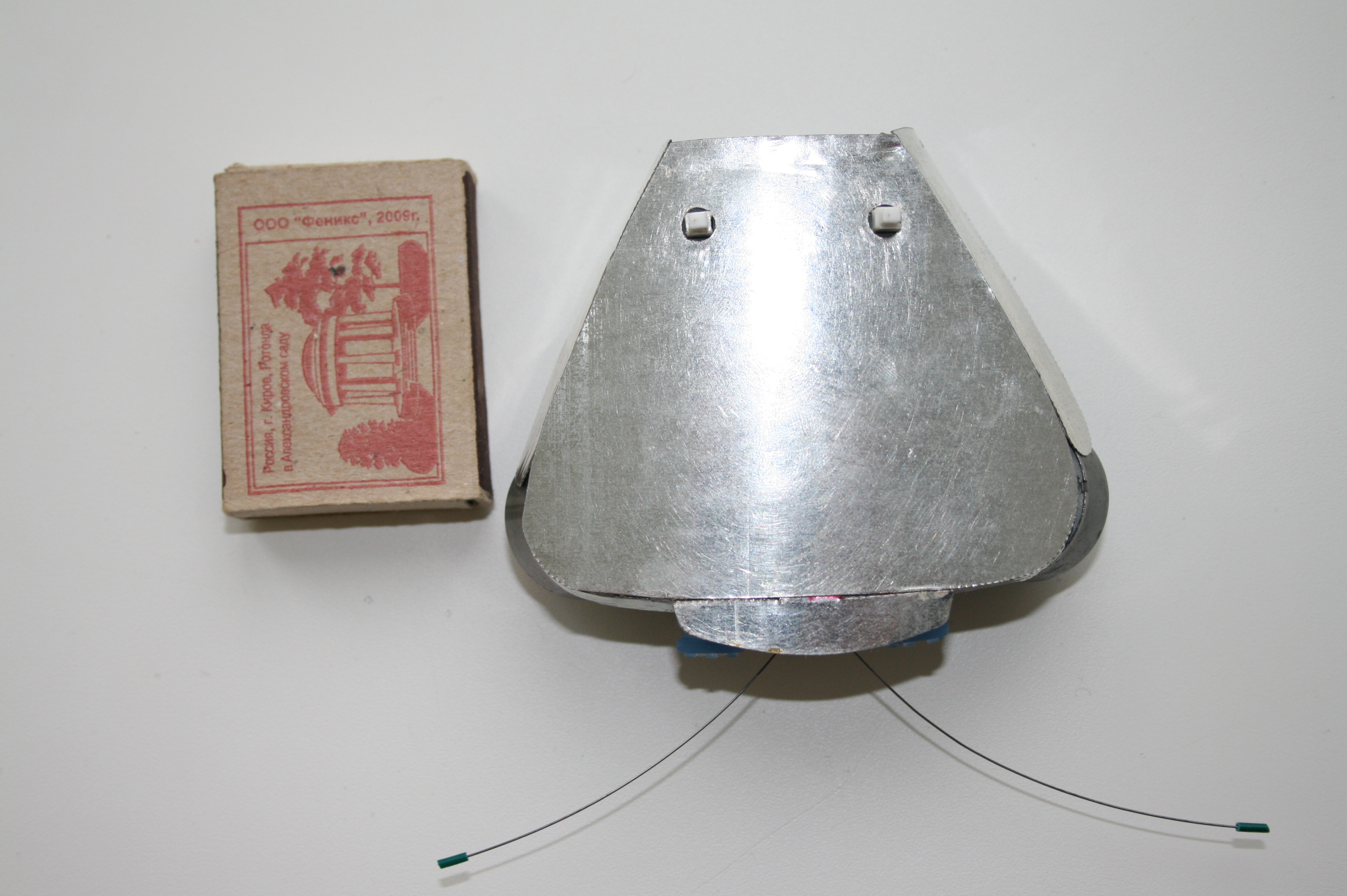

Бампер тактильный, состоит из двух бронзовых втулок диаметром 1,5 мм и двух струн от гитары примерно 7см длины.
Белые пластмасски - это два выключателя, один включает питание жука, а второй включает режим поймай свет.
Батарейка от мобильника сони эриксон на 3,7 V. вынимается из жука без проблем
Видео поправил, только не знаю как его окошечком сделать, а не ссылкой :)
busyga

Сообщения: 41
Зарегистрирован: 07 сен 2011, 12:01
Откуда: Свердл.обл В-Салда

Re: Клоп светофил.

Сообщение Radist » 11 май 2012, 08:01

Робот шикарный :good: .
Последний раз редактировалось Radist 11 май 2012, 09:57, всего редактировалось 1 раз.
Аватара пользователя
Radist

Сообщения: 2235
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Клоп светофил.

Сообщение busyga » 11 май 2012, 09:05

Radist писал(а):Робот шикарный :good: . А видео в окошке делать так:
[ youtube] y_-ZzvAm73E [/youtube ]
Я тут два пробела спереди и сзади поставил, чтоб не было в одной ветке два видео (их надо убрать). Когда почините у себя - откорректирую это сообщение.

спасибо, азы форумной жизни вроде освоил :)
busyga

Сообщения: 41
Зарегистрирован: 07 сен 2011, 12:01
Откуда: Свердл.обл В-Салда
