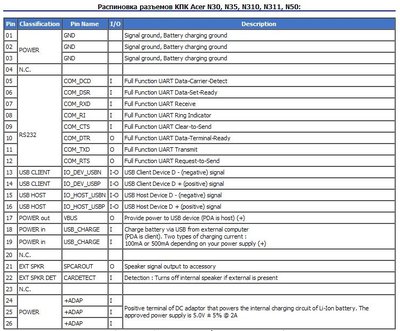

Всем привет, делаю робота, который должен передавать данные о своем состоянии на компьютер, компьютер выполняет роль "мозга", управляя роботом. Как следствие необходимо организовать коммуникацию. Работаю с irda, но данный вариант не очень-то нравится, синезуб приобрести нет возможности, поэтому принял следующее решение - скоммутировать MK Atmega8 через UART с кпк ACER N 311 (распиновка интерфейсного разъема прилагается). В итоге через софтину на кпк (напишу сам) получаю данные с UART и по синезубу передаю на комп. Но есть следующие вопросы:
1) Достаточно ли будет соединить выводы COM_RXD с ТХ МК и COM_TXD с RX МК
2) Следствие из 1 - го -> нужны ли будут дополнительные элементы для организации такой связи
Хотелось бы услышать Ваше мнение.

преобразователь уровне типа max232 потребуется на ноги Rx Tx
померь тестером какое там напряжение

Раскрой страшную тайну, какое должно быть напряжение

Если напряжение >7 вольт, тогда надо преобразователь уровней, иначе без него надо.

Ну раз кпк питается от батареи на 3.7 вольта - значит можно обойтись без max232, я правильно понял?

нет, не правильно.
меряй напругу!

ОК, спасибо за помощь.

Судя по тому, что везде про этот кпк пишут, что у него именно RS232 - то преобразователь нужен. Дело в том, что преобразователь - он не только напряжение повышает-понижает, он еще и инвертор (логический 0 соответствует +12В, а лог. 1 - -12В). Так что - меряй напряжение.

там разъём жутко узкий, щупами не достать да и все измеряно до нас.

4pda.ru писал(а):1. В девайсе полноценный СОМ-порт.
2. Порт реализован на китайском аналоге МАХIM МАХ3243 под названием МА3243 и преобразователе напряжения МАХ685.
Преобразователь генерит до +24в и -9в при токе нагрузки до 10 мА из входного напряжения 2,4...5,5в
Вот этот преобразователь позволяет получить 12 вольт уровня сигнала.

а вообще заморачиваться с преобразователем имхо не стоит, лучше сразу цеплятся к юсб, благо кпк может быть хостом

com порт проще программировать.
Маленький разъем - не проблема. Поможет донорский дата-кабель

зря вы так, неознакомившись.
usb-микра вкупе с драйвером создадут на кпкшке виртуальный ком-порт, соотвественно программировать его можно как обычный хардварный.

MiBBiM писал(а):там разъём жутко узкий, щупами не достать

причем тут кабель? я говорю что померить тяжко, а не подключится.

MiBBiM, извини если не правильно понял , но тогда как скоммутировать usb и МК mega8?

ключевое слово - ft232 и го в поиск по форуму
ещё вот посмотри тему
кст, для наших кпк вродь можно прикупить разъёмчики под пайку

Спасибо, посмотрю

MiBBiM писал(а):а вообще заморачиваться с преобразователем имхо не стоит, лучше сразу цеплятся к юсб, благо кпк может быть хостом

совсем немногие кпк могут быть хостом, а com думаю есть у большинства
