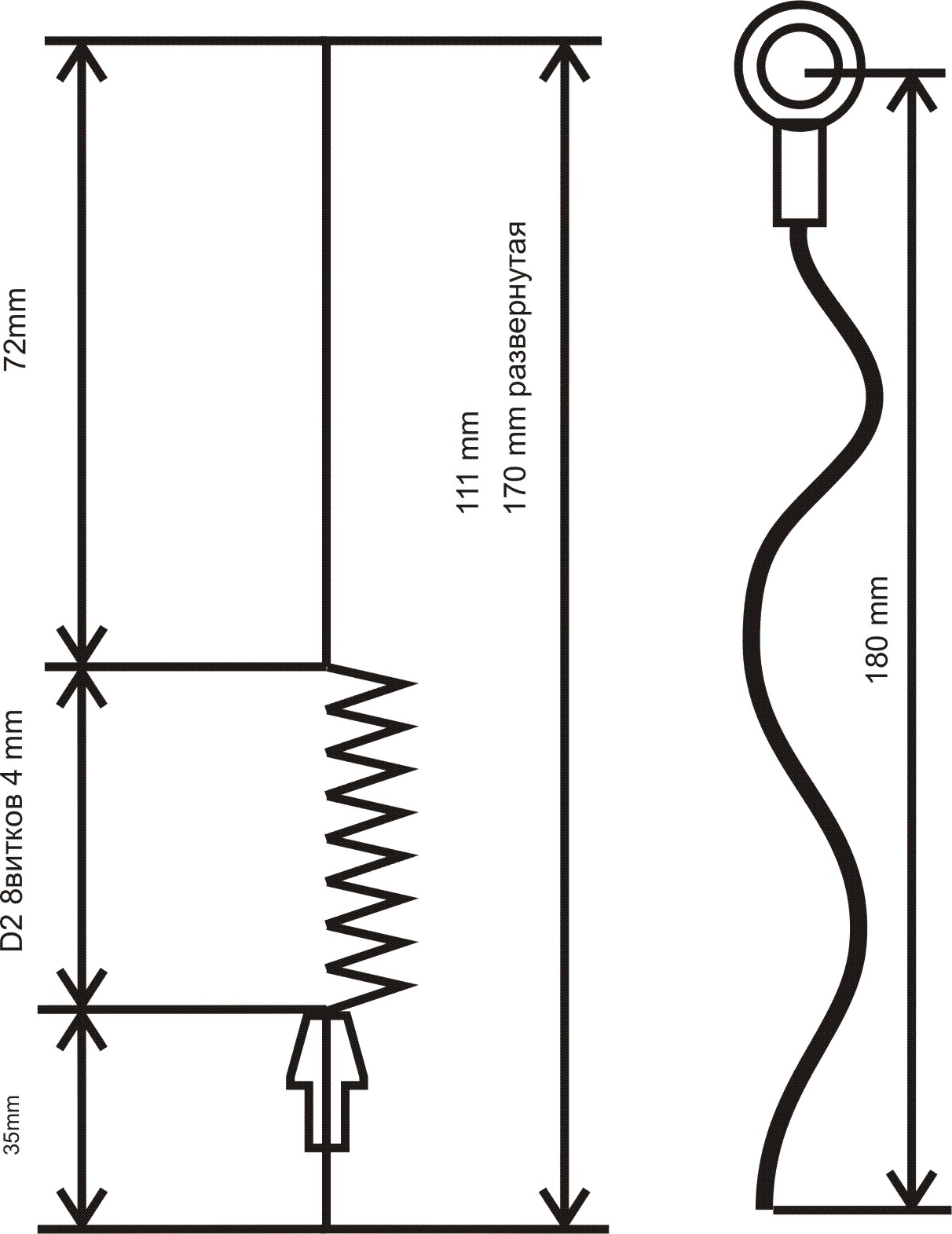

купил на днях в промэлектронике промышленную антенну от Aurel на 433 Мгц, разобрал, замерил.
простая штука а стоит 241 руб

даташиты:
описание конткретно этой антенны

общие рекомендации производителя

давно искал, думаю будет полезно

Дык, а чего ожидалось-то? Обычный четверть-волновой штырь, в нем сокращающая катушка и кусочек штыря. Такую можно делать руками очень легко. По нашему опыту согнутая из медной проволоки "какая нашлась" работает незначительно хуже покупной. Главное длину точно выдержать.

штыря оказалось мало, проволка к общему проводу как выясняется тоже нужна.
мои эксперименты с общим питанием показали дальность меров 40 в помещении, а на улице на батарейном питании метров 20 всего, делюсь так сказать опытом. вот попробую "фирменную" антенну, потом сделаю таккую же свою. Просто для кого то это очевидные вещи, для меня оказались не очень простыми.

Правильно, штырю еще противовес нужен, для подключения которого и используется этот провод, ну или на прямую на корпус.
А как ты мерил, что на улице меньше чем в помещении?
Может у тебя питание передатчика просаживается?

Книга Ротхамель Антенны

xapc писал(а):А как ты мерил, что на улице меньше чем в помещении?
Может у тебя питание передатчика просаживается?

элементарно: вкл свою конструкцию - обмен идет, диоды мигают. обмена нет не мигают. растояние прикидывал приблизительно. К примеру от передатчика до туалета метров под 40, иду по делам беру с собой аппаарт. Ставлю на раковину наблюдаю. Делаю выводы, возвращаюсь .
Просадка то откуда, моща мизерная 8 мВт. Кроме светодиодов и пр/передатчика нагрузки нет.

фирменная антенна еще хуже работаеткак по дальности так и по измеряемым параметрам, измрения проводил с помощью простейшего датчика напряженности (штыревая антенна - клебательный контур - диод - нагрузка - вольтметр).
пытался КСВ замерить но мощность передатчика слишком мала.
наилучшие результаты получились на Y образной антенне (перевернутая Y, штырь вверх, три отвеса в стороны.)
