Диммер sonoff D1 - отключить RF

В разделе рассматриваются вопросы информационного обмена в робототехнике.
Аппаратный уровень, протоколы.

Диммер sonoff D1 - отключить RF

Сообщение setar » 19 ноя 2020, 02:18

коллеги, приветствую.
Помогите "модернизировать" диммер sonoff D1
Использую в качестве элементов умного дома устройства SONOFF и недавно установил диммеры на вентиляцию.
В одном месте два диммера периодически сбрасывают установки и переходят в иной режим (чаще всего это либо включение на 100% либо переход в 1% режим без выключения).
Пара таких же в другом конце квартиры работает идеально.
Грешил на устройства - поменял для проверки, и понял что беда в "месте подключения".
Думаю что тут у соседей бегает сигнал RF443 схожий с управляющим.

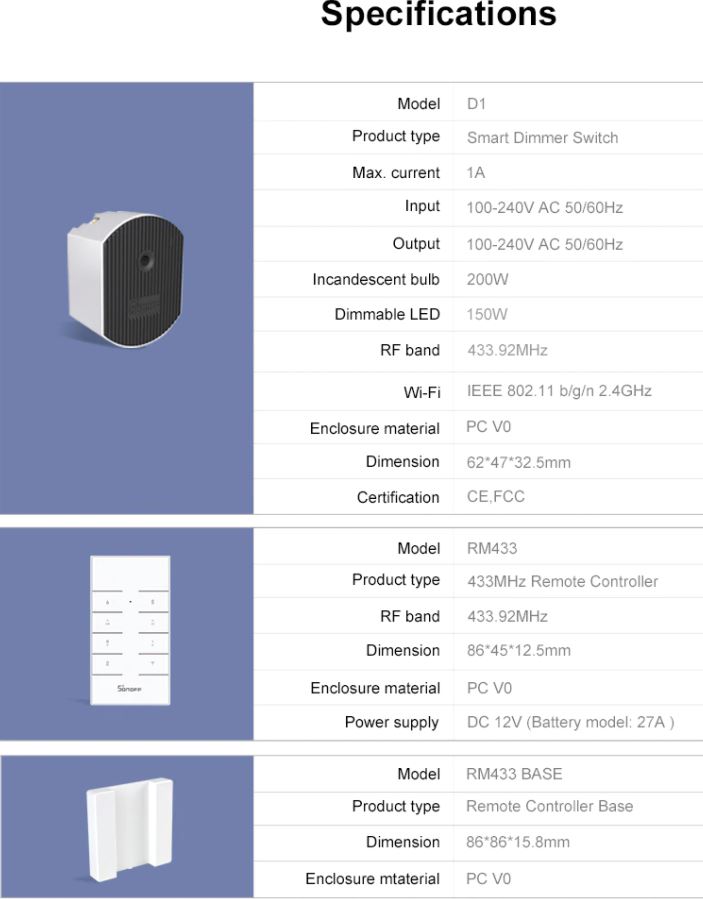

В диммере два канала управлений - WiFi2.4 и RF
подскажите как аккуратно выключить канал управления RF ?

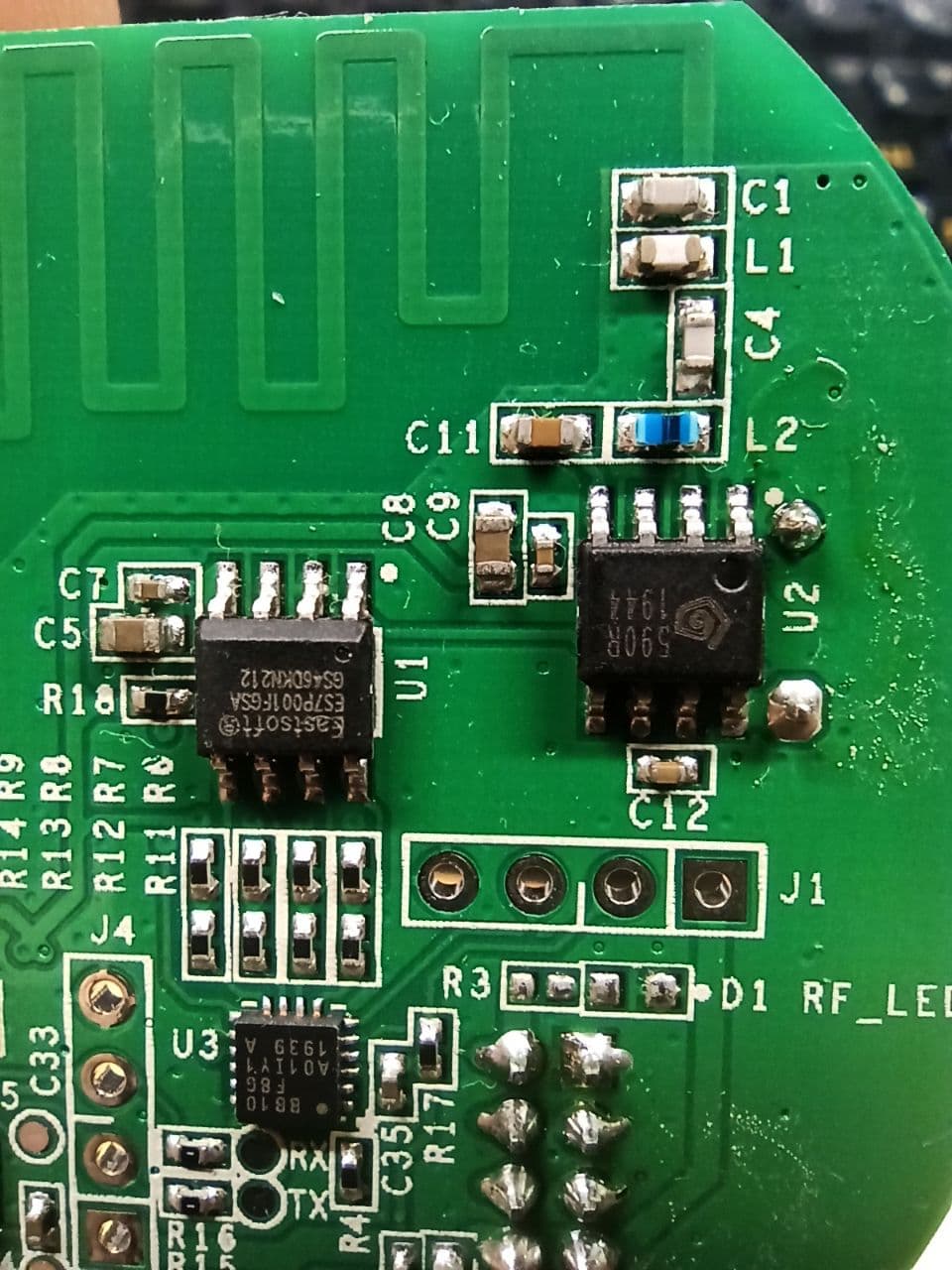

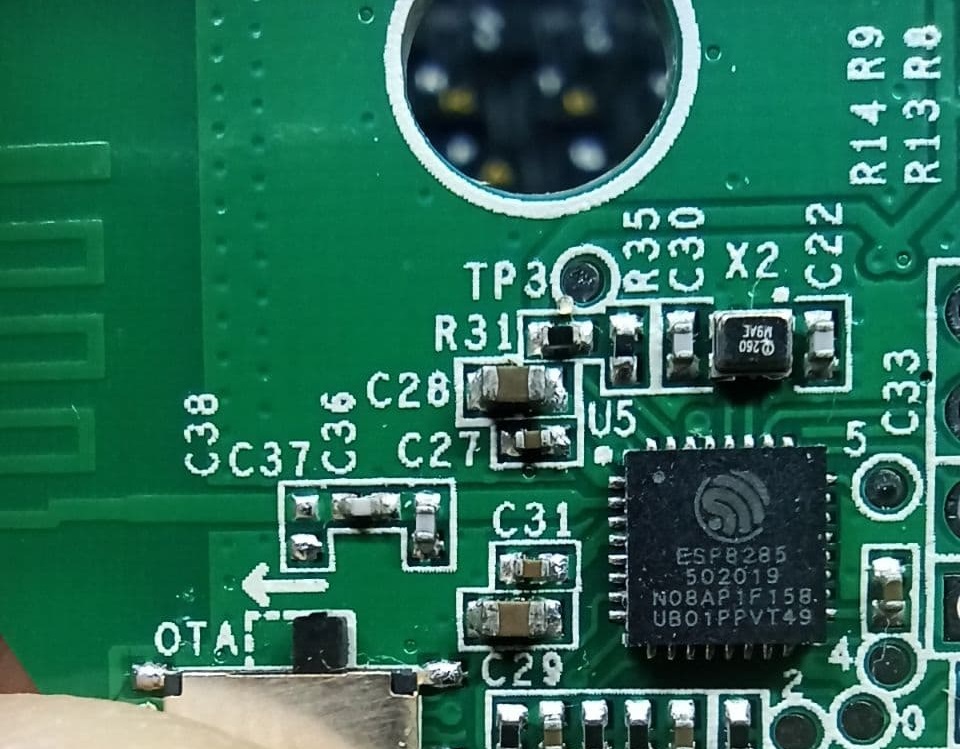

из идей либо кончик антены на массу пустить либо перерезать шину у основания меандра (очевидно большого, не того что к ESP приходит).
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Диммер sonoff D1 - отключить RF

Сообщение Madf » 19 ноя 2020, 12:48

Раз сбрасывает настройки, то скорее всего проблема в питании, что от помехи шизеет контроллер и творит чудеса. Обычно, если управление идёт силовой, активной нагрузкой и устройство управления не использует импульсное питание, то велика вероятность сбоя, причем особенно, если рисковая архитектура МК и твердотельное реле (симисторы и иже им подобные такие помехи могут выдавать, что в принципе ничего спасти не сможет).
Я не верю, что цифровой сигнал может полностью повторять/влиять на устройство, что оно от этого начинает неправильно работать. Проверить можно легко, взять якобы нормально работающее устройство из другого места и поместить его туда, где сбоит, если дефект повторяется, то проблема скорее всего с питанием. ИМХО

Как такой вариант проблемы?

Добавлено спустя 25 минут 34 секунды:
Что касаемо желания отключать антенну, на минус просто сажать через конденсатор (который имеется) нельзя, будет просто короткая. Надо её отключать. Надо ставить ключ/транзистор или найти где ещё в схеме можно управлять через другие элементы.
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Диммер sonoff D1 - отключить RF

Сообщение Redallex » 19 ноя 2020, 16:02

Приобрёл на алиэкспресс https://aliexpress.ru/item/33016227381.html?spm=a2g0s.9042311.0.0.264d33edcFpf5h выключатель с управлением по WI-FI с безнулевым подключением, установил как написано в инструкции, вроде работает, но живет своей жизнью, сам включается и отключается когда захочет. Снял пока, не жить же как на дискотеке...
На 4PDA люди столкнувшиеся с таким же, выпаивали кварц отвечающий за RF и по их словам, спонтанные моргания прекратились. Сам пока не выпаивал, руки не дошли... Интересно, что в характеристиках выключателя нет указания на возможность управления по RF каналу.
"Сначала похвали, а потом критикуй!"
Аватара пользователя
Redallex

Сообщения: 247
Зарегистрирован: 13 янв 2008, 22:05
Откуда: Пермь
ФИО: Александр

Re: Диммер sonoff D1 - отключить RF

Сообщение setar » 19 ноя 2020, 16:55

настенные выключатели у меня по всей квартире такой модели : https://aliexpress.ru/item/4000378125739.html
в количестве 7 штук, за пол года ни одного ложного срабатывания.
В добавок я использую так же управляемые внешней линией (от переключателя на) мини реле в роли повторителей (для управления внизу детьми) https://www.aliexpress.ru/item/Itead-SO ... 99346.html , выключатели управления обычные, не кнопки, настроено на изменение состояния (иногда включает вверх, иногда вниз, в зависимости от режима ведущего устройства)
Все работает четко.

Насчет помех по питанию ... мысль интересная, вот только в двух местах где работают они хорошо - такая же нагрузка, вентиляторы такого же типа.

Добавлено спустя 1 минуту 16 секунд:
Madf писал(а):Проверить можно легко, взять якобы нормально работающее устройство из другого места и поместить его туда, где сбоит, если дефект повторяется, то проблема скорее всего с питанием.

ага, так и сделал, это описано в первом сообщении - "сбойное устройство" на новом месте работает хорошо, а "хорошее" сбоит на месте первого.
только выводы другие сделал
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Диммер sonoff D1 - отключить RF

Сообщение Madf » 19 ноя 2020, 18:25

Сопли и куча проводов могут влиять на схему. Надо поэкспериментировать (начиная от: комп. фильтра и до просто вынести схему на некоторое удаление, вообще много ещё, что можно придумать, было бы время - это воплощать (ёмкости по питанию МК поставить разных, от пиков и до мкФ). :)

Вон у меня есть ксяомивские камеры, вроде все работали прекрасно, но одна через время начала виснуть, оказалось, что USB провод на 5В проходит мимо ребенка, который этот провод ногой под пинывает, а он провисает, образуется микро неконтакт в USB разъёме... В итоге разобрал и запихнул внутрь камеры доступный, максимально размер ёмкости/кондёр, камера перестала виснуть. :crazy: Китайская экономия.
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Диммер sonoff D1 - отключить RF

Сообщение Myp » 19 ноя 2020, 22:51

Дык это, фольгой его обмотай, поймёшь из воздуха проблемы или по проводам.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Диммер sonoff D1 - отключить RF

Сообщение setar » 19 ноя 2020, 23:08

а это идея!
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Диммер sonoff D1 - отключить RF

Сообщение Madf » 20 ноя 2020, 10:32

Myp писал(а):фольгой его обмотай, поймёшь из воздуха проблемы или по проводам.

Так помехи (магнитное излучение) и по воздуху передается, т.ч. вопрос 50 на 50 решит)
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...
