**space** » 10 окт 2009, 19:31

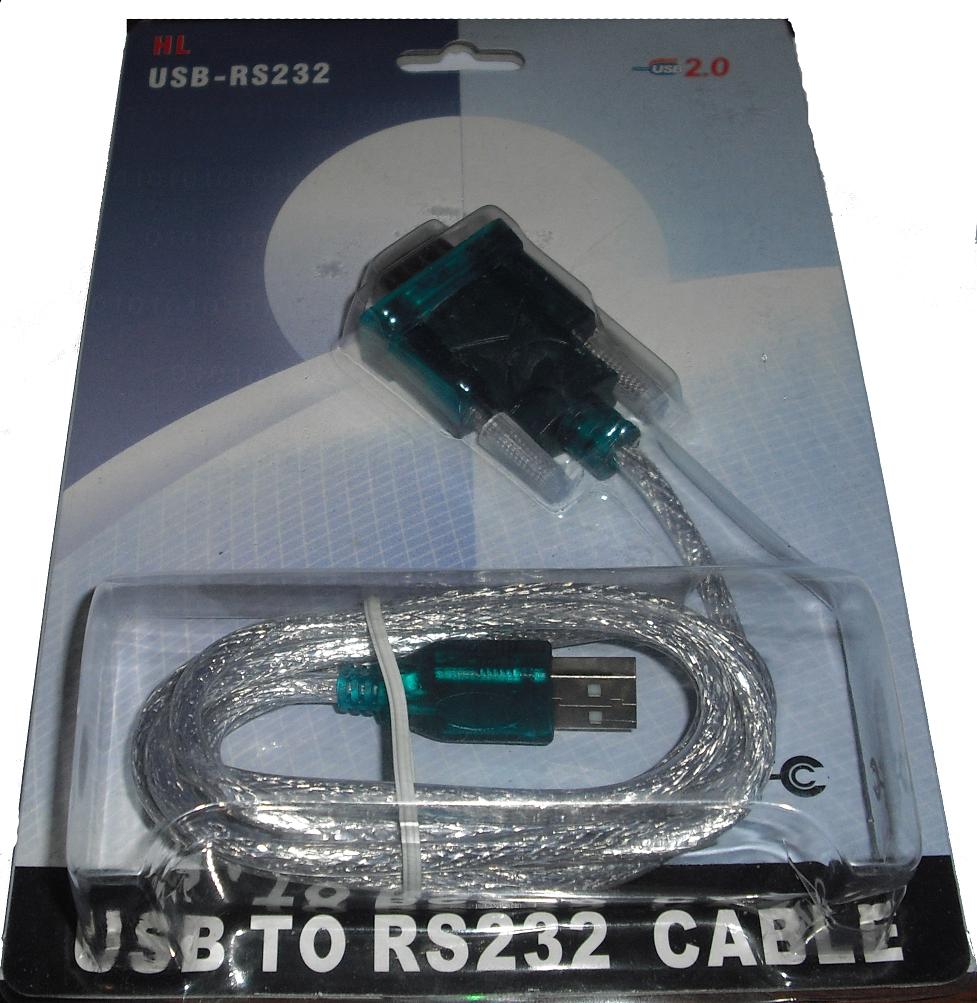

Приобрёл такую вещицу. Но возникла с ней проблема. В терминале баском выводит что-то типо таких иероглифов

Код: Выделить всё: êû[z*ëåëT©º¿-¿

Подключил по старинке(к com порту на компе). Всё работает нормально.
В чём может быть проблема?

**EdGull** » 10 окт 2009, 19:40

странно что у тебя ваще мега не сгорела.
у RS232 размах 20В +10В-10В

**space** » 10 окт 2009, 19:54

Что-то я впервые слышу, что от rs232 может мк сгореть.
JP3 на мк (RXD, TXD)

**EdGull** » 10 окт 2009, 20:00

а ты какими ногами МА232 к меге цепляешь?

**space** » 10 окт 2009, 20:06

Заранее ведь написал

space писал(а):JP3 на мк (RXD, TXD)

**EdGull** » 10 окт 2009, 20:10

а чем питаешь MAX232?

Добавлено спустя 1 минуту 27 секунд:
и что стало с USB частью?

**space** » 10 окт 2009, 20:23

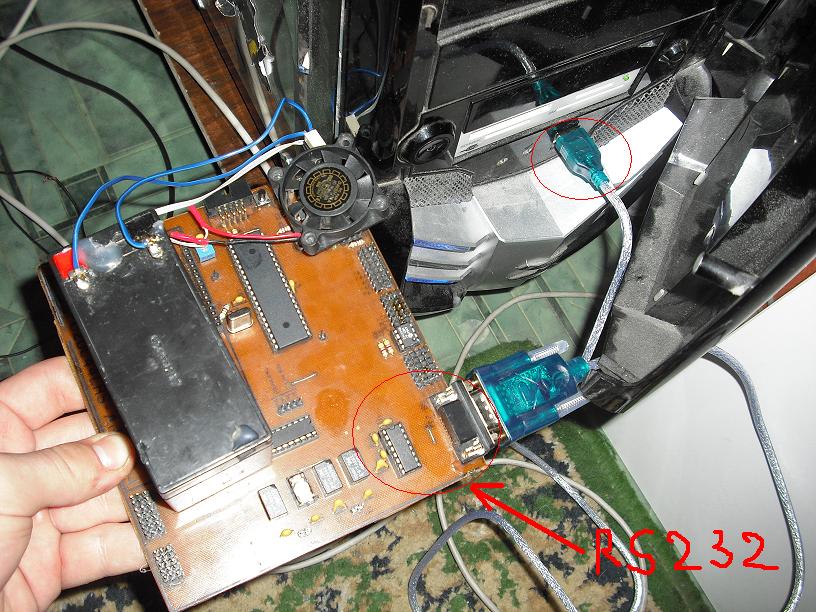

Вот так всё это выглядит

**EdGull** » 10 окт 2009, 20:27

если на 9 пиновом разъемчике закаротить 2 и 3 ноги, эхо возвращается?

**space** » 10 окт 2009, 20:34

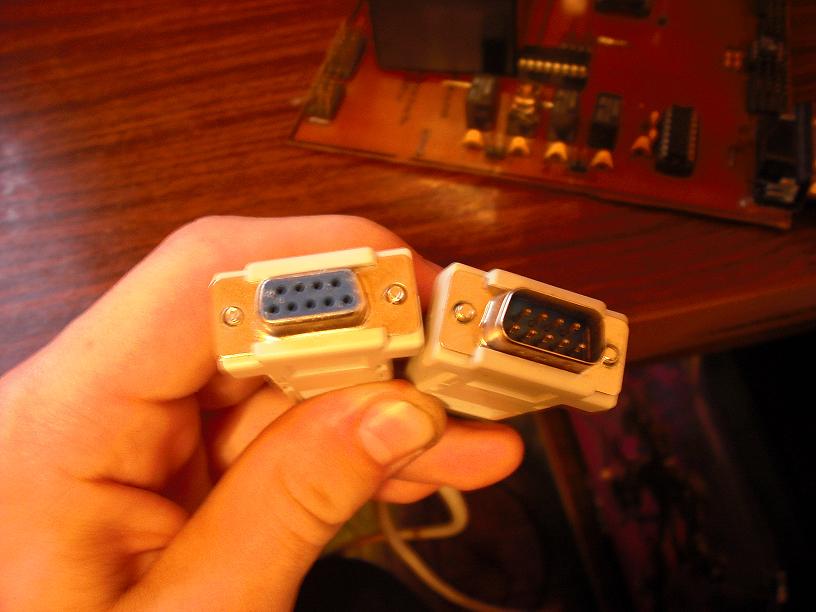

Схема полностью рабочая. Проверял. подключал к компу таким проводом. Таже самая прога работала и выводила нормальные буквы, а ни эти каракули.

**EdGull** » 10 окт 2009, 20:50

я про разъем на USB переходнике

**space** » 10 окт 2009, 21:06

USB только на самом кабели, который я приобрёл. После установки драйверов для переходника, разъём USB(на компе) в который я воткнул кабель определился как COM4

**EdGull** » 10 окт 2009, 21:08

вот и закороти 2 и 3 ногу на обратном конце USB
и проверь в терминалке возвращаются ли символы на COM4

**-= Александр =-** » 10 окт 2009, 21:14

Может просто битовые скорости разные? :wink:

**space** » 10 окт 2009, 21:20

EdGull писал(а):вот и закороти 2 и 3 ногу на обратном конце USB
и проверь в терминалке возвращаются ли символы на COM4

Пробовал так. Подключил провод, который на последнем фото. Замыкал контакты и символы возвращались в терминал. Потом подключил переходник и когда замкнул те контакты, даже этих непонятных знаков не было.

На счёт скоростей. пробовал выставлять разные не помогает

**EdGull** » 10 окт 2009, 21:24

сам-то понял что написал???
