**Кирилл** » 21 сен 2008, 20:58

собсно сабж. распиновка контактов аналогична SparkFun LilyPad USB Link. Данный мост примечателен тем, что является практически бесплатным(только за рассыпуху платить нужно) для тех кто конечно же не боится "волков"(у TI образцы бесплатные заказывать

). В ближайшее время выложу рисунок ПП и схему

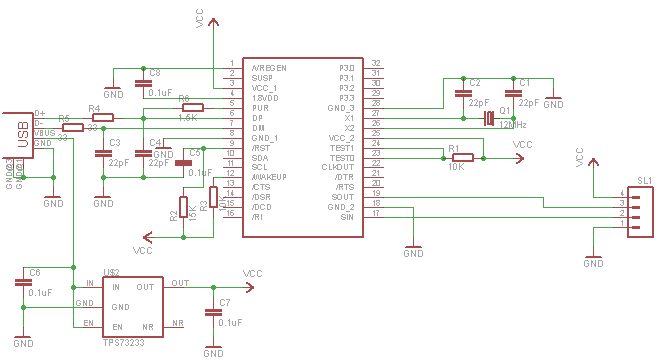

: shema.png (9.43 КиБ) Просмотров: 7393

рисунок ПП в формате .lay и схема в .sch

**loid** » 22 сен 2008, 05:45

А эту штуку можно использовать как USB-Host ?

**Duhas** » 22 сен 2008, 07:46

101% нет.. в данном виде по крайней мере..

**avr123.nm.ru** » 22 сен 2008, 08:10

Скачайте даташит, примеры устройств, зарегистрируйтесь и закажите бесплатные образцы микросхем:
http://focus.ti.com/docs/prod/folders/p ... b3410.html
Наверно по 3-5 штук за раз с одной регистрации. Заказывать можно кадждый день пока не "пошлют" вежливо. Шлют неделю в Москву.

Волшебная красная кнопка "Add Free Samples To Cart".

Обрати внимание ...
TUSB6250 USB 2.0 Low-Power, High-Speed ATA/ATAPI (IDE) Bridge Solution
TUSB3210 full-speed peripheral with general purpose 8052 micro-controller unit

**FireFly** » 22 сен 2008, 13:06

меня техас на днях послал в дальнее эротическое путешествие

раньше было без проблем все... жмоты...

**Mazayac** » 22 сен 2008, 13:46

FireFly писал(а):жмоты...

Халявщик, ты, брат! (с) МММ :lol:

**FireFly** » 22 сен 2008, 18:38

Mazayac писал(а):
FireFly писал(а):жмоты...

Халявщик, ты, брат! (с) МММ

ну дык редко заказывал, только когда реально нужно было, и вот обломц..

**Кирилл** » 22 сен 2008, 23:24

loid писал(а):А эту штуку можно использовать как USB-Host ?

не уверен, лучше обратись к даташиту

FireFly писал(а):меня техас на днях послал в дальнее эротическое путешествие раньше было без проблем все... жмоты...

а в какой форме это получилось? как мотивировали?

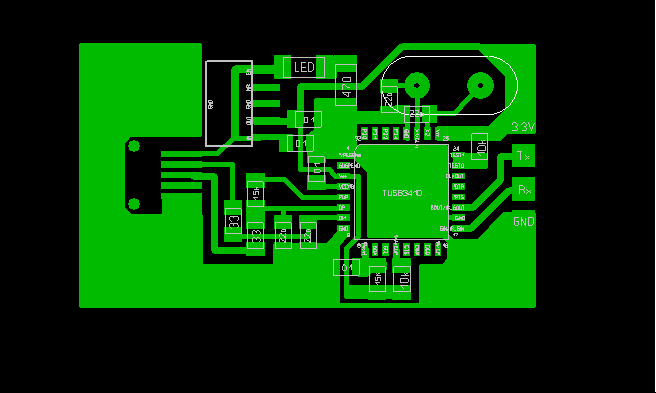

собсно печатка:

: tusb.GIF (8.38 КиБ) Просмотров: 7582

**FireFly** » 23 сен 2008, 11:14

" в данную страну сымплы больше не высылаютсо... если вы все же настаиваете на потребности в семплах - ОБОСНУЙТЕ"... :lol:

короч вот так

**rig** » 23 сен 2008, 20:27

у меня было что то типа: образец слишком дорогой для отправки в вашу страну.
Это был преобразователь DC-DC примерно 15 баксов, на полгода раньше заказывал несколько подобных - прислали, а тут отказали.
зато по мелочи сэмплов прислали на 16 баксов чтоли .

**Кирилл** » 28 сен 2008, 00:57

выложил схему
