так давно пора!!!

EdGull писал(а):Приехали обещанные платы

А под чипом зеленая маска чтоль ? там же пайка вроде должна быть ? Или брюхо не паяется ?

EdGull писал(а):так давно пора!!!

ну блин
как всегда женщины алкоголь и всякие другие увлекательные вещи портят всё дело


я кстати тут подумал...
мб ктонить выскажет мнение

берём зигби модуль, цепляем его на мегу8, мегу8 цепляем по усарту на кпк
мона исхитрится так чтобы в определённой ситуации мега была просто тупым репликатором компорта ?
тоесть устанавливаем бит в памяти(с пом моей проги послаем команду и освобождаем компорт для РАдмина) и мега8 работает как тупой транслятор данных com порта в модуль зигби(на другом конце радиоканала такаяж мега8 которая приниает с зигби и отсылает в компорт компа данные для радмина)
потом, снимаем этот бит(например по таймеру) и мега8 опять работает как обычный моск робота.
это не слишком шизоидная идея?

есть ещё вопросы но такое ощущение что они в даташите отражены =)

А под чипом зеленая маска чтоль ? там же пайка вроде должна быть ? Или брюхо не паяется ?

перефразируй, а то я не понял.

берём зигби модуль, цепляем его на мегу8, мегу8 цепляем по усарту на кпк

догодался Штрилиц...
естественно можно!

Myp писал(а):я кстати тут подумал... берём зигби модуль, цепляем его на мегу8, мегу8 цепляем по усарту на кпк мона исхитрится так чтобы в определённой ситуации мега была просто тупым репликатором компорта ?

Ты подумал - а я пару страниц назад уж проект на CVAVR выложил !

Только лучше взять на Ti.com зигби чип бесплатно со встроеным 8051 и исходники на Ти такого модема, там есть и 8051 + USB - будет сразу "USB донгл".

EdGull писал(а):

А под чипом зеленая маска чтоль ? там же пайка вроде должна быть ? Или брюхо не паяется ?

перефразируй, а то я не понял.

"Брюхо" сс2500 припаивать надо ? На фотке площадка вроде маской зеленой покрыта.

нет, конечно не надо.

Только лучше взять на Ti.com зигби чип бесплатно со встроеным 8051 и исходники на Ти такого модема

я заказал эти чипы, но почемуто заказ до сих пор в состоянии рассмотрения, а другой заказ, который я сделал спустя 2 дня(ИОНы), уже выслали почтой...
мб глюк какойто, попытаюсь им написать сказать чтоб прислали

"USB донгл".

ну я вобще в восторге от таких новаций...


я вот у гуру хочу спросить...
а если я сделаю почти такую же плату с печатной антенной(референсную) но частично в DIP формате и под 0805 ...(негде мне смд кварцы и смд индуктивность взять)
оно будет работать?
в чём может быть проблема???

EdGull писал(а):нет, конечно не надо.

Ну и ну. пишешь ЧИТАЙТЕ ДОКИ !

Рисунок привел из дш, а под ним ЧИТАЛ ????

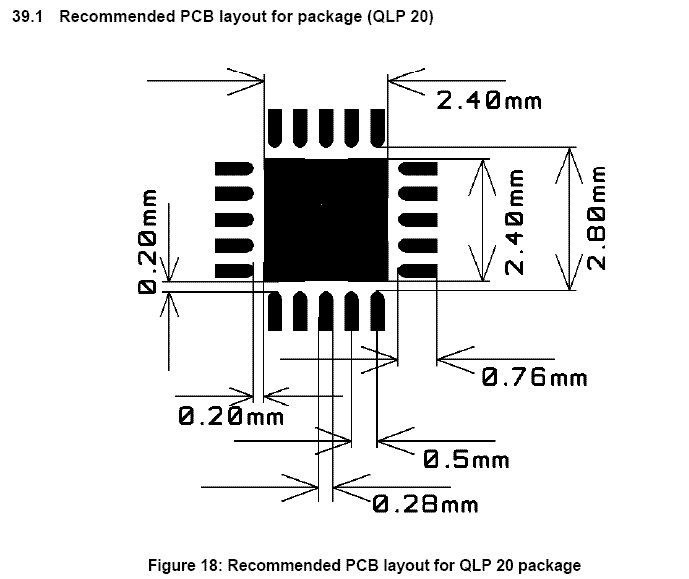

Figure 18: Recommended PCB layout for QLP 20 package
Note: The figure is an illustration only and not to scale.

There are five TBD mil diameter via holes distributed symmetrically in the ground pad under the package. See also the CC2500 EM reference design.

Квадратная площадка под чипом это тоже ЗЕМЛЯ !!! в ней рекомендуют сделать 5 виа отверстий.

И конечно нужно припаивать !

Так же и мотороловского и микрочиповского зигби.

Можешь скачать реф. дезин на сс2500 и посмотреть файл маски там в герберах.

Myp писал(а):если я сделаю почти такую же плату с печатной антенной(референсную) но частично в DIP формате и под 0805 ...(негде мне смд кварцы и смд индуктивность взять) оно будет работать?

Кварц обычный с другой стороны платы поставь под чипом как бы. Вс будет нормально.

А если антену рамочную сделать как по линка которые я в наяале топика опубликовал то и элементы согласования и разбаланса не понадобятся вАААще.

avr123.nm.ru писал(а):Кварц обычный с другой стороны платы поставь под чипом как бы. Вс будет нормально.

ага, точно, будет тода совсем компактненько

А если антену рамочную сделать как по линка которые я в наяале топика опубликовал то и элементы согласования и разбаланса не понадобятся вАААще.

аааафигеть
я прям чуствую себя ущербным
потому как мимо меня стока инфы пролетает...а я тут туплю...

Myp писал(а):...а я тут туплю...

ЧИТАТЬ !!! СМОТРЕТЬ !!!

Пиво ВОН !!! Женщин - пощадить.

аааафигеть
я прям чуствую себя ущербным
потому как мимо меня стока инфы пролетает...а я тут туплю...

А я как туплю. 4 стр. текста, а я до сих пор никак не соберусь вникнуть нафига этот зигби нужен. Я пиво не пью и женщина у меня в доме не живет. Может у меня случай противоположный Мура?

avr123.nm.ru писал(а):

EdGull писал(а):нет, конечно не надо.

Ну и ну. пишешь ЧИТАЙТЕ ДОКИ !

Рисунок привел из дш, а под ним ЧИТАЛ ????

Figure 18: Recommended PCB layout for QLP 20 package
Note: The figure is an illustration only and not to scale.

There are five TBD mil diameter via holes distributed symmetrically in the ground pad under the package. See also the CC2500 EM reference design.

Квадратная площадка под чипом это тоже ЗЕМЛЯ !!! в ней рекомендуют сделать 5 виа отверстий.

И конечно нужно припаивать !

Так же и мотороловского и микрочиповского зигби.

Можешь скачать реф. дезин на сс2500 и посмотреть файл маски там в герберах.

Завтра скажу железячникам что бы всё проверили, а то может они и в правду что-то накосячили...
