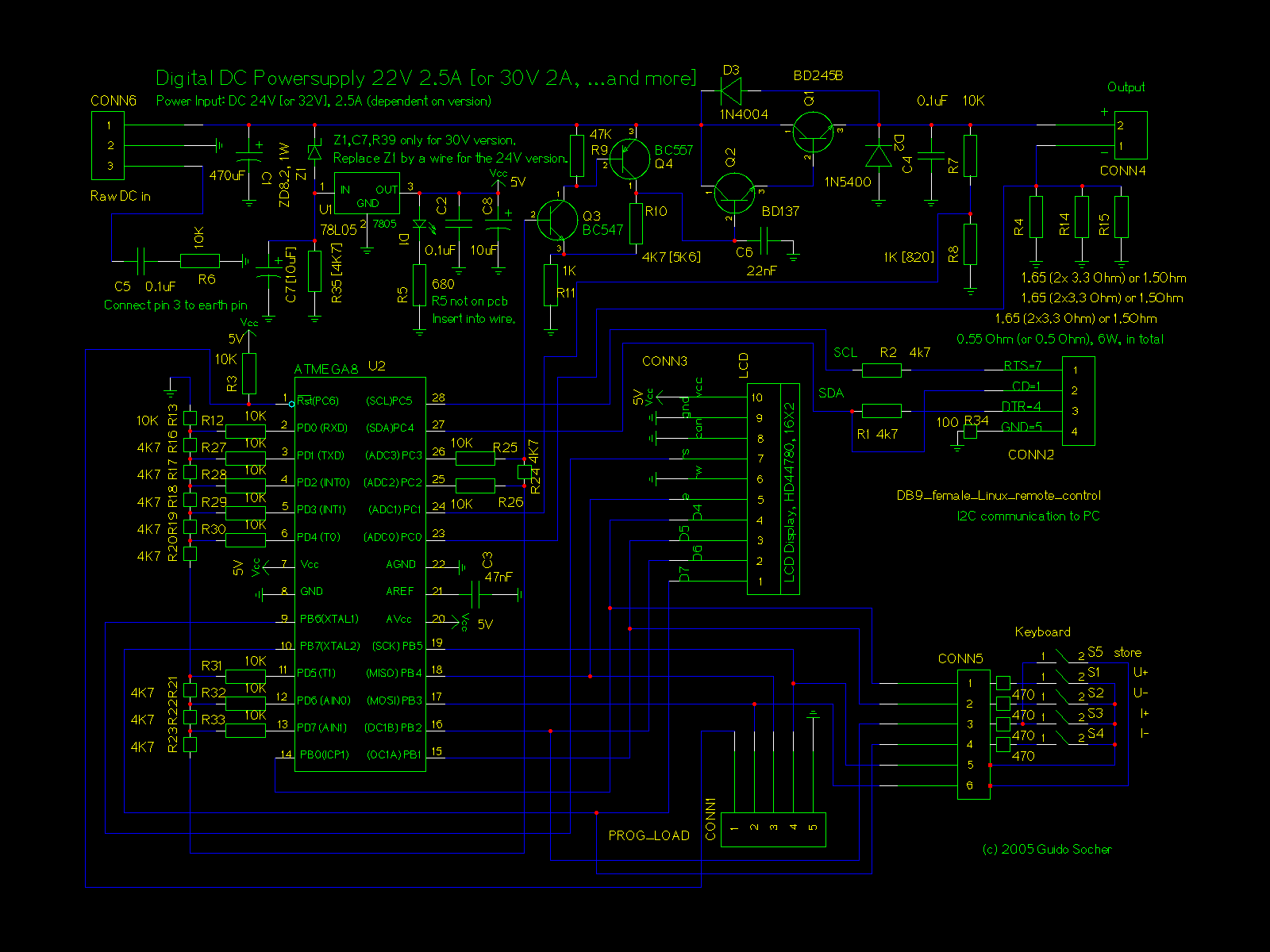

Извените за поднятие старой темы, однако появилось несколько вопросов по данной конструкции: 1. Регулировка напряжения здесь происходит посредством использования ЦАП, то есть выставляя контроллером напряжение на транзисторе от 0 до 5 вольт мы меняем выходное напряжение в диапозоне от 0 до 30 вольт или я ошибаюсь? 2. подскажите пожалуйста ЦАП которым можно заменить в данном случае R/2R матрицу. 3. При таком варианте регулировки выходное напряжение будет изменятся с определенным шагом?
Подобные решения очень стары. Их делали ещё на обычной интегральной микросхеме счётчика с реверсом направления счёта. Ставили пару кнопок - одной состояние счётчика увеличивается на 1, другой уменьшается. А на выходе - обычный двоичный код от нуля до максимально требуемого и простейший ЦАП. Здесь ЦАП действительно простейший и это не минус. Минус - неточное соотношение номиналов резисторов, на что уже было указано. Улучшить схему просто. Нужно поставтпь прецизионные резисторы с минимально возможным отклонением (доли процента) и с номиналами, в точности соответствующим коэффициенту. В данной схеме 1:2. То есть либо 5К и 10К, либо 4.7к и 9.4 к. Ну или другие пары. Коррекцию можно делать программно, лишь бы пары номиналов резисторов были точно выдержаны.
Можно конечно! Линейный регулятор на транзисторах (сверху справа на схеме) управляется напряжением. А откуда его брать - неважно, хоть вообще с переменного резистора.
