Я хочу спросить, если любой преобразования энергии происходит в беспроводном модуле?

да, электрическая энергия преобразуется в электромагнитную энергию.
потом обратно, электромагнитная в электрическую.

Сэр, я прошу о передаче DC в AC на передающей стороне?

пиши нормально, на родном языке, гугл переводит адски плохо.

По-моему у него родной - арабский. Ты даже скопировать в переводчик не сможешь ))

I think that at the transmitter the DC is converted to AC which is used to generate the alternating magnetic field which gets induced on the receiver section coil and then AC is again converted to DC by some rectifier and then a DC to DC converter is also used ..........
am i right ?

Yes, the receiver has a rectifying diode, and DC converter

thank you sir

Dmitry__ писал(а):Т5336 - сдвоенный n-fet.У меня разводка полевика на плате отличается от схемы выше. Задействован другой полевик. Мур, у тебя как?
Мой вариант:
1 пин -исток на землю.
2 пин -затвор (управление от XKT-408a)
3 и 4 закорочены и в воздухе.
5 и 6 закорочены и в воздухе.
7 и 8 - сток (выход на катушку)

По разводке получается irf7303, irf7503, irf7530,

Можно запараллелить транзисторы и получить больший ток (надо катушку перематывать)

Hello friends
  Can instead XKT-408a. Another IC is placed
I do not have a data sheet XKT-408a
And do not know what type

Всем привет. Пытаюсь найти способ как покупать или изготавливать подобные модули в количестве больше 10. по 400 с алиэкспресса не вариант.
приемник уже нашел как делать самому - MC34063A намного дешевле той, что в посте. если все детали брать по 50-100 штук, то себестоимость приемника получается рублей 35.

А вот с передатчиком не все так дешего.

Тут обсуждается XKT-408, а микруху XKT-510 кто нибуть рассматривал? у нее встроенный драйвер с выходным током 800 милиампер и вообще почти ничего не надо. На али такие можно брать по 50 рублей за штуку, от 10 штук.



С точки зрения простоты - круто.

Вопрос, можно ли чем нибуть заменить XKT-408? более массовым и дешевым

Я тут немного ломаю Qi зарядки. Интересные штуки, по схемотехнике значительно лучше этих "китайская беспроводная фигня с DX". Катушка передатчика намотана литцендратом, под катушкой есть ферритовая подложка. Кста, попробовал плоскую ферритовую антенну положить на приемную катушку китайской "фигни", дальность работы увеличилась. Феррит на катушке передатчика уменьшается дальность. Но это обьясняется увеличением индуктивности передающей катушки и тухлая однотактная схема передатчика не может отнять бОльший ток от БП.
Qi зарядки гуглить по "Qi 8s003f3p6". 8s003f3p6 - это контроллер stm8. СтОят зарядки около 2.5$. Народ довольно бодро встраивает эти зарядки в машины и мебель, даже ИКЕА этим балуется


Общечеловеки еще не сильно это дело ломают, открытых проектов по обработке протокола общения не нашел. Тут попытка анализа:
http://www.epanorama.net/newepa/2016/06/29/qi-charger-board-analysis/

Еще прикупил 2 универсальных приемных адаптерa, один с микроюсб, другой для iphone 5/6. Буду ломать...

Добавлено спустя 27 минут 52 секунды:

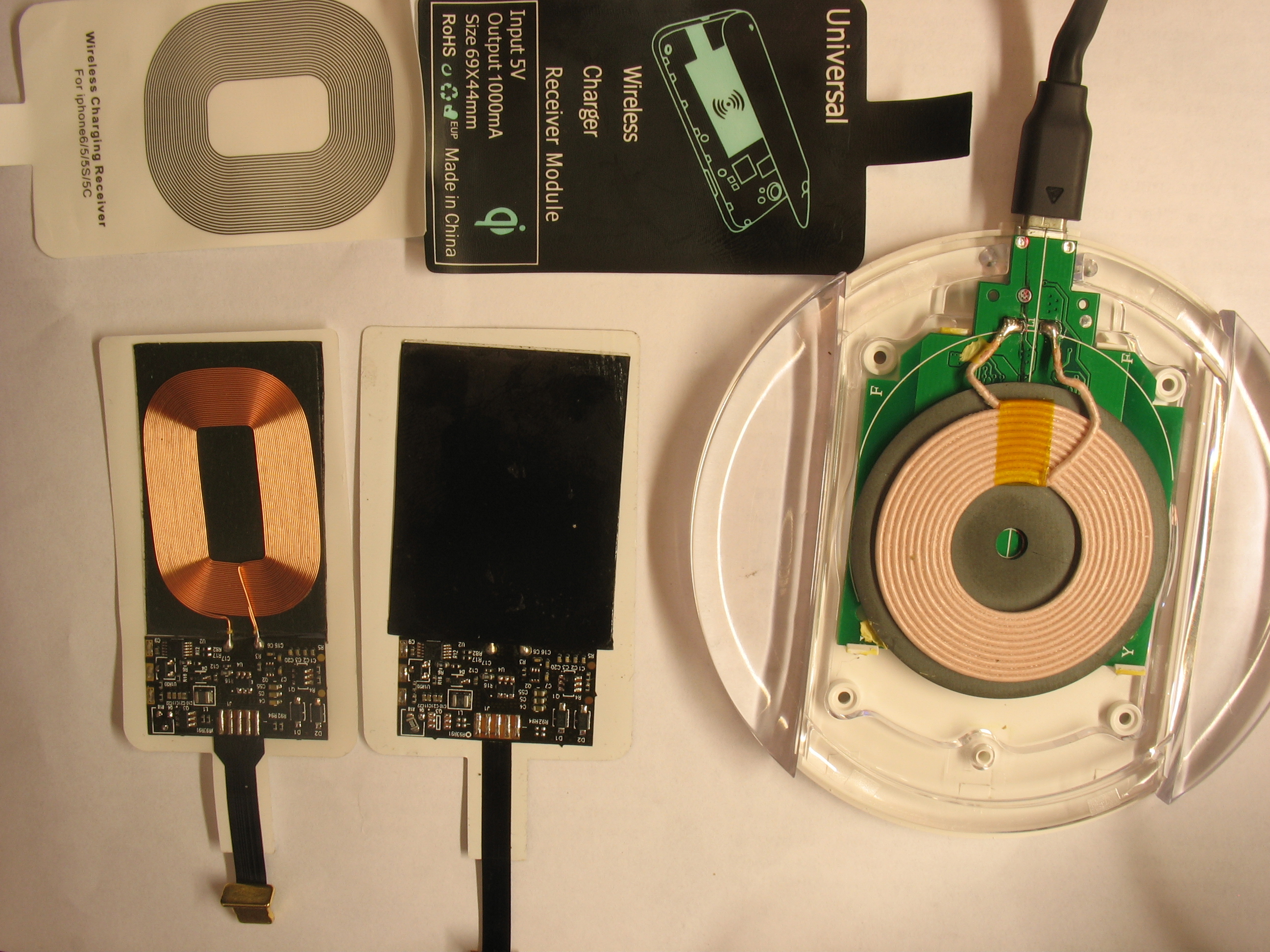

Вскрыл приемники, платы одинаковые, тоже есть ферритовая подложка, причем гибкая. Т.е. эти зарядки работают только одной стороной. Мой наборчег:

большая круглая зарядка 1А выдаёт?

это она? https://ru.aliexpress.com/item/100-Orig ... 60421.html

приёмные модули чем нибудь существенным отличаются?

вообще чтобы ты посоветовал для планшета?

по запросу "Qi 8s003f3p6" на али только микросхемы попадаются.

Dmitry__ писал(а):платы одинаковые, тоже есть ферритовая подложка, причем гибкая.

не очень и гибкая, если присмотреться то феррит крошится.

у меня она в режиме приёма адски греется, я даже испугался что телефон рапславится и вынул нафиг.
кстати и передатчик тоже греется некисло
а ещё у меня иногда зависает, телефон кладёшь а она телефон не видит.
надо передёргивать питание у зарядки чтобы она опять начала видеть телефон.

Myp писал(а):не очень и гибкая, если присмотреться то феррит крошится.

Попробовал кончик отогнуть. Да, такое ощущение, что она состоит из 2-х пленок, а между ними насыпаны куски феррита.
Подпаял провода к приемному модулю, сразу после выпрямит. диодов. На фотке это конденсаторы C4, C5, C55. Чтоб выходной ключ не отключал питание на usb разьем. Поводил адаптером по китайскому передатчику, который как в 1-м сообщении этой темы. Выдает напряжение значительно лучше китайского приемника. На расстоянии около 1см. выдает примерно 3 вольта на резисторе 36 ом. Получается ток > 70ма.

linvinus писал(а):большая круглая зарядка 1А выдаёт?

Трудно сказать, не проводил таких замеров, продавец говорил что дает. Я долго не тестил их по назначению, т.к. мой телефон, который yotaphone2 немножко разбит и разобран, задняя крышка с е-инк экраном (там приемная катушка зарядки) примотана скотчем к телефону. Все на соплях, заряжать - заряжает, а сколько там чего - хз. Моя зарядка: Partner5W TC-31

linvinus писал(а):приёмные модули чем нибудь существенным отличаются?

Неа, сначала подумал, что вообще платы одинаковые, а потом увидел мелкие различия. Кликни по фотке, там примерно все видно.

linvinus писал(а):вообще чтобы ты посоветовал для планшета?

Да я в них ноль. Наверно лучше брать которые с тремя катушками, их надо меньше юстировать относительно телефона.
http://mysku.ru/blog/aliexpress/39796.html
на али

linvinus писал(а):по запросу "Qi 8s003f3p6" на али только микросхемы попадаются.

Не на али:
http://solbatcompany.ru/katalog/mobilnye-zaryadnye-ustroystva/besprovodnye-zaryadnye-ustroystva/besprovodnaya-zaryadka-peredatchik-8S003F3P6-5v-1a-5w

На али, кажись они все на stm8:
https://ru.aliexpress.com/item/Wholesale-Universal-Qi-Wireless-Charger-PCBA-Circuit-Board-Coil-Wireless-Charging-Micro-USB-Port-DIY-UQIP25/32695953686.html?spm=2114.03020208.3.158.FLYiPx&ws_ab_test=searchweb0_0,searchweb201602_1_116_10065_117_10068_114_115_10069_113_10017_10080_10082_10081_10060_10061_10062_10039_10056_10055_10054_10059_10078_10079_10073_10070_421_420_10052_10053_10050_10051,searchweb201603_1&btsid=44456c5d-e715-4ff8-8bf2-f0405cc0079a
Пойду перешью stm8 на своей зарядке, чтоб всегда выдавала мощность...
