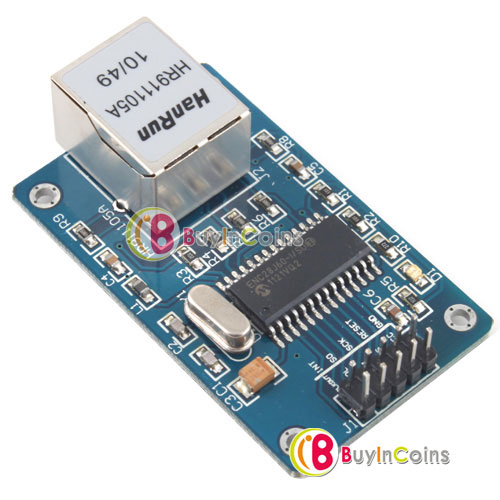

Микросхема enc28j60-i/so, HanRun HR911105А . Общается с МК посредством SPI. Есть небольшой минус работает от 3V. Нужно делать сопряжение лог. уровней. Цена $6.63.
Помогите пожалуйста разобраться с пинами, что то их слишком много.
- Безымянный1.png (109.95 КиБ) Просмотров: 12272
- Безымянный.png (2.34 КиБ) Просмотров: 12316
Мои соображения:
1) SI - MOSI
2) SO - MISO
3) SCK - SCLK
4) CS - CS
------------------ SPI закончилось
5) VCC - +3.3 V
6) GND - GND
7) RESET - подтянуть через резюк к GND ???
8 ) CLKBUT - ???
9) INT - линия прерывания по событию???
10) WOL - ???
Даташита не нашел,нашел лишь её на сайте производителя http://www.lcsoft.net/ (Opera не открывает ссылки)
Добавлено спустя 3 минуты 26 секунд:
Нашел схему готовую устройства на enc28j60 , правильно ли что за место соряжения всех линий SPI можно просто на MOSI поставить резюк на 270 ом?
