**Dunkan** » 06 май 2007, 18:54

Есть старый Siemens C65. В нём стоит камера. Что с неё можно выжать?
У кого-нить вообще получалось использовать такие камеры, или все только вебки берут?

**lebaon** » 07 май 2007, 17:32

теоретически, использовать можно, а вот практически врядли :evil:
была тут тема про это, но решили, что проще повеситься,
чем заставить ее работать :evil:

нужен даташит на камеру, тогда и скажем :wink:
какой чип у этой камеры :?:

**Dunkan** » 12 май 2007, 00:04

есть даташит на мобильник С65. Только разобраться не могу...

**kyc0k** » 12 май 2007, 07:29

Только разобраться не могу...

Если дело в переводе, то вот попробуй translit.ru
пС мне помогло

**Dunkan** » 12 май 2007, 14:52

kyc0k писал(а):
Только разобраться не могу...

Если дело в переводе, то вот попробуй translit.ru
пС мне помогло

а не translate.ru?
да нет, дело не в переводе, просто там столько всяких модулей, что фиг поймёшь, какой для чего.
Наверное, я оставлю пока эту камеру до лучших времён.

**Integral** » 14 июн 2007, 02:22

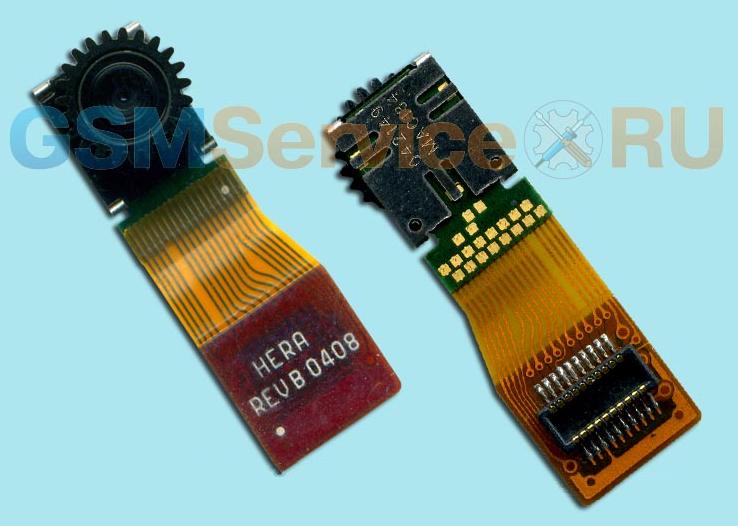

Dunkan писал(а):Есть старый Siemens C65. В нём стоит камера. Что с неё можно выжать?
У кого-нить вообще получалось использовать такие камеры, или все только вебки берут?

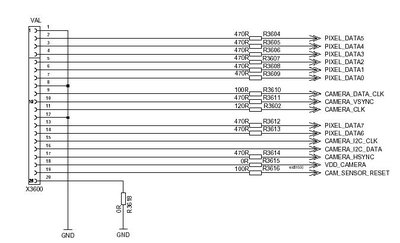

Даные передаються паралельно по 8 проводам(в нокиях последовательно по дифференциальной линии).
PIXEL_DATA0-PIXEL_DATA7 -- даные.
CAMERA_HSYNC -- cтрочный синхросигнал.
CAMERA_VSYNC -- кадровый синхроимпульс.
CAM_SENSOR_RESET -- ресет камери.
VDD_CAMERA -- питание камери.
CAMERA_DATA_CLK -- тактовый сигнал шины данных.
CAMERA_I2C_DATA/CAMERA_I2C_CLK -- подключение к шини I2C.
GND -- земля, общий провод, "-".

Если чтото будет не работать то возьми свой Siemens C65 и осцилограф и розберись как там синхроимпульси разные работают.

**Integral** » 14 июн 2007, 02:28

Dunkan дай пожалуйста ссилку на то место где ты скачал даташит на Siemens C65.

**Dunkan** » 19 июн 2007, 11:08

Integral писал(а):Dunkan дай пожалуйста ссилку на то место где ты скачал даташит на Siemens C65.

Тут

**EdGull** » 17 окт 2007, 20:33

всё уже давно своровано до нас (с)

http://o-d-v.nm.ru/tel_cam/index.htm
там не только по камерам от сименсов

**vvk74** » 03 дек 2009, 22:01

Интересно, практически у всех сенсоров входной тактовый сигнал PCLK порядка 10-20 МГц чем вобщем и определяется количество кадров в секунду, а вот если его порядка 10-20-30 кГц подавать (с соответствующим снижением быстродействия)будет камера работать или ерунда получится?

**contr** » 03 дек 2009, 22:28

практически у всех сенсоров входной тактовый сигнал PCLK порядка 10-20 МГц чем вобщем и определяется количество кадров в секунду

Верх ограничен скоростью I2C шины, а низ нужно в dsh к сенсору смотреть, шина эту скорость не ограничивает. Можно ведь и по одному кадру считывать, скажем раз в час.

**vvk74** » 03 дек 2009, 22:37

А причем тут i2c? Он вроде как не участвует в передаче кадра.

**contr** » 04 дек 2009, 00:48

Не понял сразу о каком из CLK идет речь. А шинка нужна вот зачем

TCM8210MD(A) control interface configuration is based on fast mode IIC bus. Register setting can be changed via IIC bus.

А в настройках помимо прочего имеется

• Frame rate setting (30fps, 15fps )
• * ALC mode setting ( area selection, speed selection,

Тактирование, судя по dsh по EXTCLK=6,5..27MHz

зы. dsh к камере С65 имеете? А то у мя аж две таких обнаружилось.
