Можно поступить намного проще. Повесить на игрока мощный ИК-фонарь, а в ствол оружия вставить фотодиод. Многие проблеммы отпадут сами собой.

Это получится не совсем так как нужно . То есть повесили Ик диод , если у него большой угол рассевания , то противник будут постоянно погибать , даже не попадая

Myp писал(а):светодиод даже с углом в 15 градусов на растоянии 20 метров даст такое пятно что туда попадёт не человек а вся команда

Автор текущей схемы,которую я собственно адаптирую,помещал ИК диод в трубку (в ствол от воздушки)...говорит рассеивание немного уменьшил:

Излучающие ИК светодиоды помещаются в пластиковую трубку длинной 10-15см и диаметром 6..15мм, что позволяет реализовать прицельную стрельбу световыми импульсами. Рассеяние луча, полученое опытным путём составляет пятно диаметром примерно 0,5 метра на 10 метров, то есть нужно прицеливаться, стрелять "в ту сторону" недостаточно. После первых опытов конечно захочется увеличить дальность и точность, тут уже понадобится оптика.

Gelios писал(а):То есть повесили Ик диод , если у него большой угол рассевания , то противник будут постоянно погибать , даже не попадая

Нииифииига! Не наведёшь, не попадёшь!
Опыт эксплуатации ИК-бамперов говорит обратное, прицелиться можно очень точно. Чем тоньше и длиннее трубка, в которую вставлен фотодиод, тем точнее прицеливание!

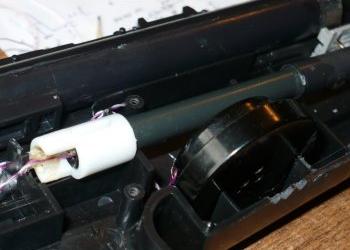

Вот как это примерно выглядит (с трубкой)

Нииифииига! Не наведёшь, не попадёшь!
Опыт эксплуатации ИК-бамперов говорит обратное, прицелиться можно очень точно. Чем тоньше и длиннее трубка, в которую вставлен фотодиод, тем точнее прицеливание!

Да , вот теперь согласен . Можно и такой вариант рассмотреть

Другое дело что то на картинке с её цветом не то....ничего что покрытие тёмное?)
Вроде-как тёмные покрытия интенсивнее поглощают световые излучения,или тут не тот случай?

AlTahir писал(а):Автор текущей схемы,которую я собственно адаптирую,помещал ИК диод в трубку (в ствол от воздушки)...говорит рассеивание немного уменьшил:

рассеивание он не уменьшил
он тупо обрезал все лучи которые не светят в нужном направлении

тоесть если линзой можно както грубо говоря всю излучаемую мощность направить в одну сторону, то трубкой мы тупо обрежем 90% излучаемой мощности которая излучается не в нужную сторону

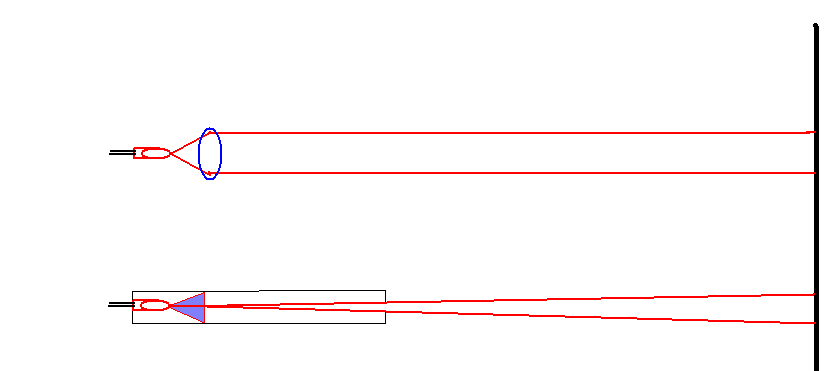

верхняя схема это использование линзы
нижняя использование трубки

сиреневым отмечено излучение которое гасится внутри трубки.
тоесть используя линзу можно ставить во много раз более слабые ИК диоды.
что например при игре на ярком прямом солнце важно.

Добавлено спустя 1 минуту 54 секунды:

AlTahir писал(а):Другое дело что то на картинке с её цветом не то....ничего что покрытие тёмное?)
Вроде-как тёмные покрытия интенсивнее поглощают световые излучения,или тут не тот случай?

нет не тот\она может быть хоть полосатая, хоть зеркальная
в случае зеркальной получим лишь сильную боковую засветку
будешь "стрелять" в бок

Получается , что если мы применяем "тупо" трубку , то ставим мощные ик диоды : Проигрываем в точности , и освещенности "то есть играть можно только в темное время суток , и закрытых помещениях "
Если ставим линзу то :проигрываем в цене (к примеру) и выигрываем в точности , при этом играя в любое время суток . Выходит так ?

По идее да. Если уж так влом брать один мощный,тем же автором рекомендовано подключать 3-4 слабых:

Современные ИК светодиоды и датчики достаточно дешевы чтобы даже без оптики обеспечить дальность действия 10-15 метров от одного светодиода, если установить 3-4 излучающих светодиода, дальность составляет около 20метров (не на прямом солнечном свете), для игрушки вполне достаточно.

Однако и в этом случае он боится прямого солнечного света...

обычные линзы из оптики идут рублей по 100 за штуку, пластиковые с просветлением уже по 200, обточат в нужный диаметр
правда там диоптрий маловато.
+15 диоптрий это 70 мм фокусное расстояние, в принципе для пучка 6-8 светодиодов покатит
дальше можно покупать индустары на барахолке. они гдето рублей от 0 до 500 продаются.

Myp писал(а): в принципе для пучка 6-8 светодиодов покатит
дальше можно покупать индустары на барахолке. они гдето рублей от 0 до 500 продаются.

Ты имееш в виду 6-8 диодов без линз?

нет я имею в виду что для пучка светодиодиков в принципе можно подобрать линзу из оптики

Народ давайте прекратим демогогию, споры, изучение физики и т.п....
Зададимся вопросами:
1. Что нужно получить? (для так чтобы поиграться на 10 метров, или на приличное расстояние(20-30м.), с работой при солнце или нет)
2. Какой размер пятна, на каком расстоянии?
3. Что при этом использовать?: линзы, светодиод мощный, кучу светодиодов, трубку(зеркальную, черную) ...и т.п.

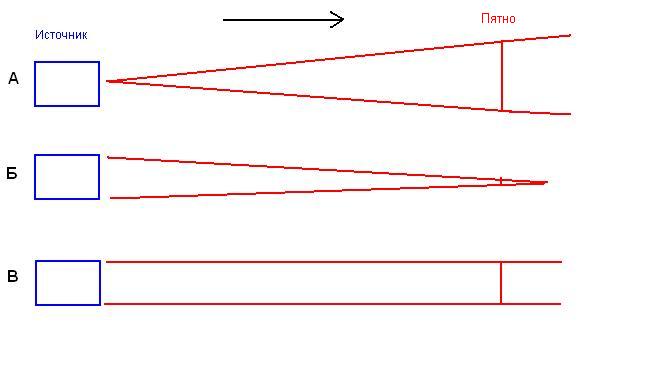

4. Какой формы должен быть луч?:

Нужно получить вариант 3 . Желательно чтобы луч в диаметре не превышал 10 см на расстоянии 10метров .

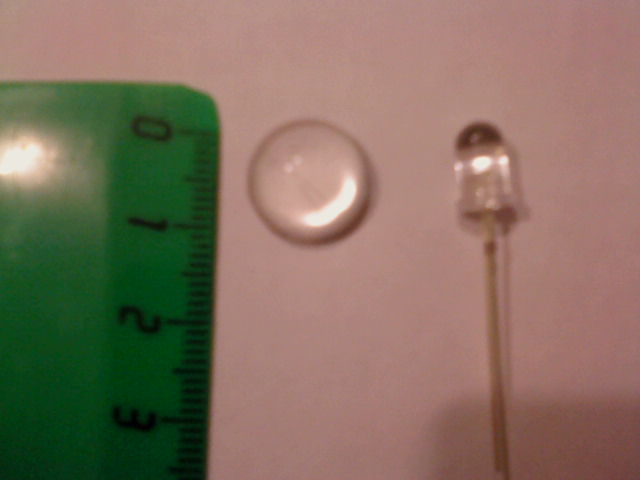

Вот с помощью плоско выпуклой линзы и ультрояркого светодиода , на расстоянии 8 метров удалось получить квадрат размерами 25 X 25
