**galex1981** » 01 июн 2010, 07:21

В общем склоняюсь я ко второй схеме, ее и буду реализовывать

**galex1981** » 01 июн 2010, 15:08

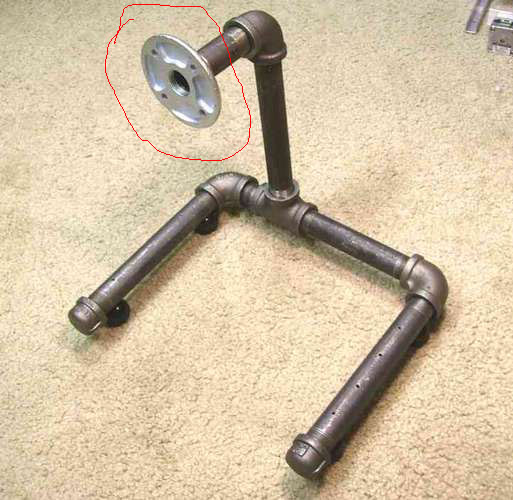

Сегодня ходил в машагины, покупал сверла по металлу, которых у меня не оказалось. Только что собрал раму, фото выложу чуть позже. Единственно, не могу найти деталь, указанную на фото. Чем бы ее заменить?

**cjA** » 01 июн 2010, 16:49

средние не нужны (там в таблице кстати не самый лучьший вариант запитывания обмоток)
А тебе именно такой нужен? Это же ведь на чем фрезер будет держаться? По объему- подойдет эпоксилина упаковка, сам юзаю- надежная штука. А лучьше конечно на заводе заказать. Но наверное проще две дырки просверлить и на уголки повесить.
Но может придумать чтобы вверх вниз поднималось?

**galex1981** » 01 июн 2010, 16:53

По объему- подойдет эпоксилина упаковка

По подробнее можно?

Но может придумать чтобы вверх вниз поднималось?

Так на этой штуковине висят салазки с двигателен по оси Z. Она итак вверх/вниз ездить будет

**cjA** » 01 июн 2010, 17:17

вот эти четыре дырки - это резбовые отверстия?
берешь его, разминаешь как твой блин на фотке, втыкаешь трубку, обжимаешь, нормально держаться будет.
ждешь сутки, потом сверлить можно, (но нарезку резьбы не обещаю )

Добавлено спустя 2 минуты 49 секунд:
Re: Фрезерный станок для обработки печатных плат своими руками
какими сверлами сверлить - по металу или бетону- тоже не знаю
но вещицы когда высохнут- очень крепкие получаются.

Добавлено спустя 7 минут 55 секунд:
Re: Фрезерный станок для обработки печатных плат своими руками
не пробовал, но! время застывания полтора час- если все это время винтом с маслом крутить?
спасибо за идею

**galex1981** » 01 июн 2010, 22:40

Ну если не найду железную, тогда из эпоксидки сделаю, но мне кажется что не прочная будет делать из эпоксидки...

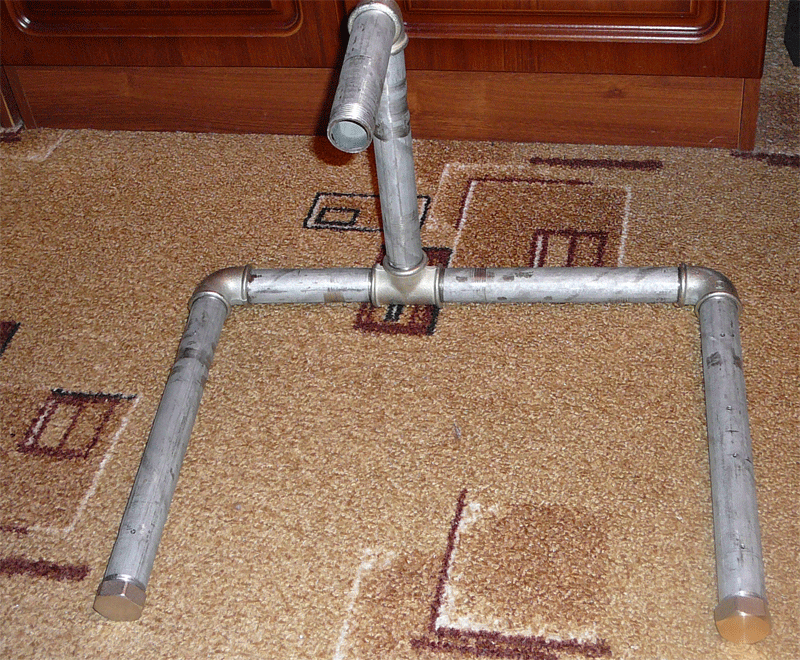

Как и обещал выкладываю фото станины, текущего состояния

**-= Александр =-** » 02 июн 2010, 00:18

Сходи в любую автомастерскую - там тебе площадку к муфте приварят без проблем. А в ней уже просверлишь как тебе надо.

**Alex080969** » 02 июн 2010, 05:15

Фигулина та, про которую ты спрашиваешь - это скоре всего какая то крышка либо от насоса либо от запорной арматуры. В любом случае это не наш насос и не наша запорная арматура

Можно как сделать как Александр посоветовал. А если со сваркой нехошь заморачиваться , то в плошадке отверстие просверлить можно и трубу к площадке стопорными гайками прикрутить. При сварке не факт что ровно приварят.

**galex1981** » 02 июн 2010, 07:22

Не хочу заморачиваться со сваркой по причине указанной выше:

При сварке не факт что ровно приварят.

**cjA** » 02 июн 2010, 09:44

прочитал статью- действительно у мужика с руками- дружба и любовь.
а вот что он как фрезер использует? я так и не понял.
моторчик на фрезу- мощбность, напряжение... какие идеи?

**galex1981** » 02 июн 2010, 10:45

В качестве моторчика на фрезу использует обычную дрель для сверления отверстий в платах.
Фрезы: стоматологические фрезы

**Michael_K** » 02 июн 2010, 11:38

80-150-200 ватт (200 - это уже по люмени резать вполне можно мелкой фрезой троечкой)
обороты - несколько тысяч (если под 15-20 загнать, то вообще будет прекрасно)
фрезы... сейчас есть разные мелкие китайские, проксоновские, дремелевские.
Текстолит дешевые фрезы сажает на глазах.
лучше не патрон брать, а цангу - она боковые наргузки лучше держит.

**setar** » 02 июн 2010, 11:59

крестовина у тебя сулумин ?
надо бы стальную было брать - потенциально может лопнуть

**galex1981** » 02 июн 2010, 12:17

У меня стальная + оцинкованная

**avr123.nm.ru** » 02 июн 2010, 14:00

cjA писал(а):время застывания полтора час- если все это время винтом с маслом крутить?

Наверно лучше гайки "влить" в деталь.

Я металл предпочитаю. В автомагазине можно навено найти аналог такого фланца.
