**=DeaD=** » 05 фев 2010, 15:40

Обожаю словесные описания геометрических построений :crazy:

**CiSi** » 05 фев 2010, 15:44

Может проще будет не адаптер сделать а новую деталь для крепления микросервы?

**Duhas** » 05 фев 2010, 16:11

=DeaD= писал(а):Обожаю словесные описания геометрических построений

ну ты то никогда не видел переменник чтоли ? )

**=DeaD=** » 05 фев 2010, 16:37

К нему бы крепление еще на место сервы, а на вал бы еще крепление которое вместо качалки, и еще чтобы все расстояния сошлись...

**CiSi** » 05 фев 2010, 17:48

Я я что по вашему предложил? Или там не чего не понятно?

**=DeaD=** » 05 фев 2010, 18:57

Если честно - не понял, как минимум про то чем крепиться вместо ушей сервы там ничего нет

**CiSi** » 05 фев 2010, 22:20

Надо отталкиваться от конкретного потанциометра, а то рисовать "квадратики"

- не к чему конкретному это не приведет.

**=DeaD=** » 05 фев 2010, 22:25

Вот и я про то же - неинтересно когда вместо предложенного максимально конкретного решения предлагается нечто абсолютно неконкретное

**CiSi** » 05 фев 2010, 22:45

И как в таком случае предлагать конкретные решения

Добавлено спустя 1 минуту 56 секунд:
Толком на фотках невидно что там за детали да и размеров нет

**=DeaD=** » 05 фев 2010, 22:50

А какие размеры надо? Стандартной сервы? Так их в инете полно

**CiSi** » 05 фев 2010, 22:54

Надо изображение и размеры той детали к которой серва крепится и все то же самое к детали которая к качалке крепится. А в солиде у вас это есть?

**=DeaD=** » 05 фев 2010, 22:58

Зачем? Дырка под HXT5010 например, отверстия крепежные сервы в узлах прямоугольника 10х48мм, качалка на высоте 15мм от плоскости к которой снизу уши сервы примыкают, дырки в качалке для крепления 4 штуки по окружности с радиусом 7.5мм, в центре примыкающей к качалке детали дырка 8мм для крепления качалки к серве винтом.

**CiSi** » 05 фев 2010, 23:06

А какой потпнциометр хотите использовать?

**=DeaD=** » 05 фев 2010, 23:09

Я никакой пока

это не я предложил голый потенциометр ставить => не мне и выбирать

**CiSi** » 06 фев 2010, 00:26

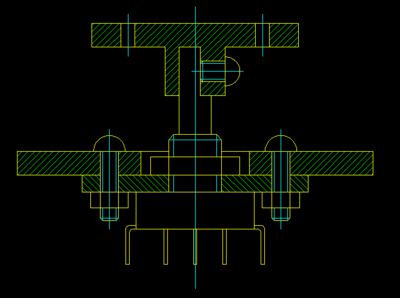

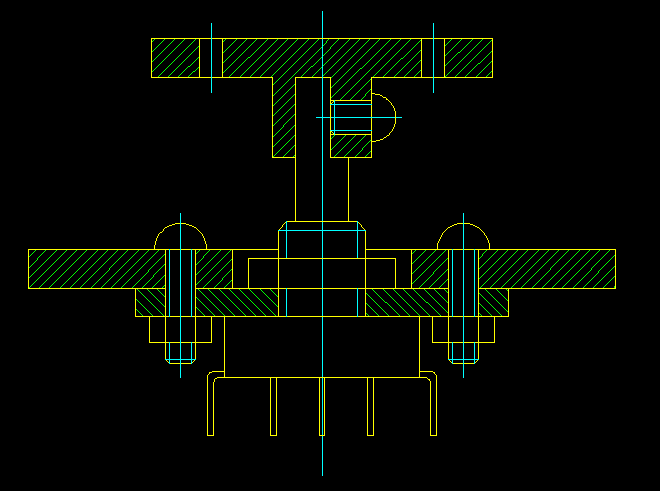

Перечертил более детально. Надеюсь будет понятно.

Добавлено спустя 10 минут 10 секунд:
Прикручиваем к потанциометру прастинку, в ней отверстия под крепления к детали к коорой крепится серва. На вал надиваем крепление вместо качалки и закрепляем винтиком.
