Доброго времени суток !!!
Хочу сделать счётчик импульсов с катушки зажигания машины.
Счётчик должен считать импульсы и выводить результат на семисегментные светодиодные индикаторы.
Щас схему нарисую и выложу
Помогите пожалуста с програмной частью, а именно с функцией подсчёта импульсов и инециализацией таймеров.
Просто я много почитал, но не совсем понял как это работает...(я про начальные настройки таймеров и другими настройками)
На словах алгоритм работы программы я представляю так :
Таймер_1 считает количество импульсов ;
Таймер_2 отсчитывает время (N секунды) по истечении которого вызывается прерывание таймера_1;
Процедура обработки прерывания:
{
читаем значение таймера_1 и присваиваем некой пременной;
выводим значение этой переменной на индикаторы;
}

Прошу извенить меня если сморозил какую-нибудь чушь, так как я только учусь работать с МК.
Помогите с написанием кода, пожалуста !!!
Зарание очень благодарен !!!

p.s. я использую контроллер ATmega8

Достаточно одного таймера и другой алгоритм.
На одну из ногу прерываний (пусть это будет INT0) поступает сигнал импульса. С каждым новым импульсом у нас счетчик импульсов увеличивается на N=N+1
Таймер настроен выводить значения каждые 10 секунд. Т. е. по истечении 10 сек, наступает прерывание по переполнению таймера и он выводи на индикатор значение N, а затем обнуляет N.
И все повторяется по новой.

Понятно. Спасибо !!!
А можно вас попросить написать кусочек кода который вызывает это прерывание INT0, для примера.
хотябы на словах: что там нужно инициализировать и как настроить таймер чтобы он выдавал прерывание каждые 10 секунд ???
И ещё такой вопрос: что такое маска совпадения ?
Зарание спасибо !!!

На CVavr пойдет?
Какой кварц?

Да, будет очень здорово !!!
я сейчас начал изучать CVAVR, а раньше WINAVR пользовался
Кварц на 8 Мгц.
Огромное спасибо !!!!!!!!!

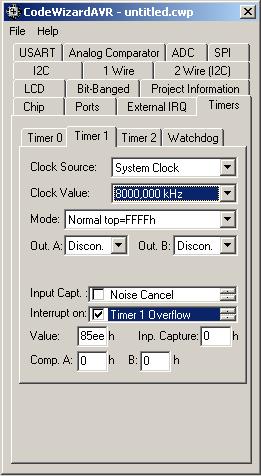

Вот пример для срабатывания 16-битного таймера по прерыванию каждые 1000 мс (1 с).
Внизу в архиве таблица, создал ее давно какие там формулы не помню. Просто вбиваешь внизу в зеленое поле частоту кварца в Гц, а ниже время в мс которое должен отсчитать таймер.

Добавлено спустя 8 минут 56 секунд:
Цифры в желтом поле переводишь в 16-иричную систему и забиваем в поле Value.

Подскажите пожалуста !!!
Сделал так чтобы по прерыванию INT0 переменная N увеличивалась на еденицу.
Таймер-1 настроил так чтобы по совпадению с регистром А (Comp. A )вызывалось прерывание которое
сравнивает N с записаными числами и зажигает соответствующие светодиоды... После чего N обнуляется и прерывание заканчивается.
***
Проблема состоит в том , что всё работает очень криво, даже можно сказать вообще не работает
Диодики мигают сами по себе и как-то не зависит от того, сколько раз я подам сигнал на INT0
Я хотел узнать в чём может быть проблема ???
Может быть в "дребезге контактов" ???
Существуют какие-нибудь приорететы в прерываниях? ...может пока подаётся сигнал на прерывание INT0 срабатывает прерывание таймера по опросу переменной N. Эти прерывания могут конфликтовать между собой ???
Зарание спасибо большое !!!

Сигнал на INT0 откуда идет, если с кнопки, то будет дребезг, нужно будет паузу выдерживать 10-100мс.
Приоритеты в прерывания существуют.
Прерывания между собой не конфликтуют.
Код бы выложил с каментами где что.
И зачем компаратор используется в прерывании?

Вот исходник написаный в CVAVR

Насколько я понимаю, что-бы разрешить прерывание от 1-го таймера надо писАть TIMSK=0x04; ну или TIMSK=0x14;

Добавлено спустя 2 минуты 20 секунд:
Если сигнал на внешнее прерывание идёт с кнопки, то надо настроить прерывание по нарастающему фронту сигнала, и обязательно защитится от дребезга контакта.

Maxiik, сигнал по импульсу по верхнему уровню или по нижнему?

Master, по нижнему уровню...( я так понял, что можно замыкать "-" на INT0 с помощью транзистора ?)
Я просто не совсем понимаю суть спадающего и нарастающего фронтов (((

напруга идет в верх- нарастающий и именно в момент нарастания происходит считывание команды, для ниспадающего командой считается понижение напруги на контакте .. это вродебы называется по фронту импульса...
есть еще запуск при достижения заданого уровня напряжения- это уже вроде бы от логичесого уровня, а не по фронту..

Maxiik писал(а):Я просто не совсем понимаю суть спадающего и нарастающего фронтов (((

Всё очень просто. В момент нажатия кнопки происходит изменение потенциала на входе от 1 до 0, это спадающий фронт, при отпускании кнопки происходит обратное изменение, это нарастающий фронт. Прерывание надо настраивать именно по фронтам. По уровню нельзя, программа жутко тормозить будет во время нажатия кнопки.

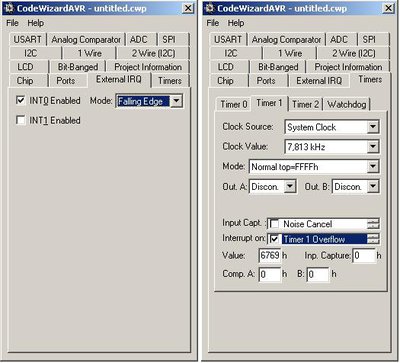

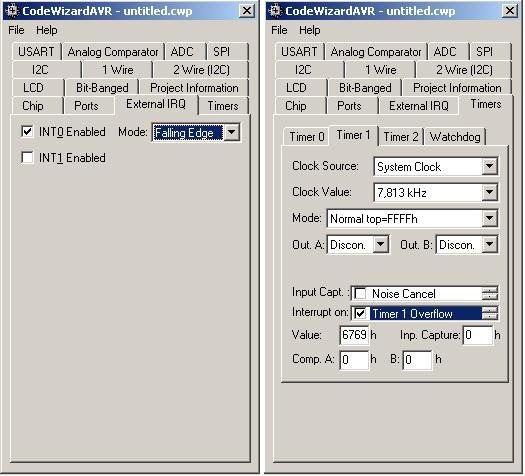

Вот пример настройки прерывания по спадающему уровню. И прерывание таймера1 через каждые 5 сек.
Кварц 8мгц.
