Понял !!!
Спасибо большое - сейчас буду пробывать !!!

В протеусе накидай схему, прерывания обычной кнопкой замыкаемой на землю можно смоделировать.

Вот с протеусом попробывал разобраться

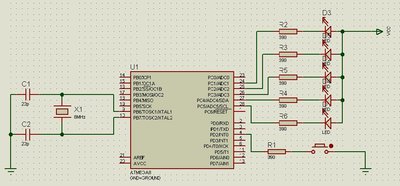

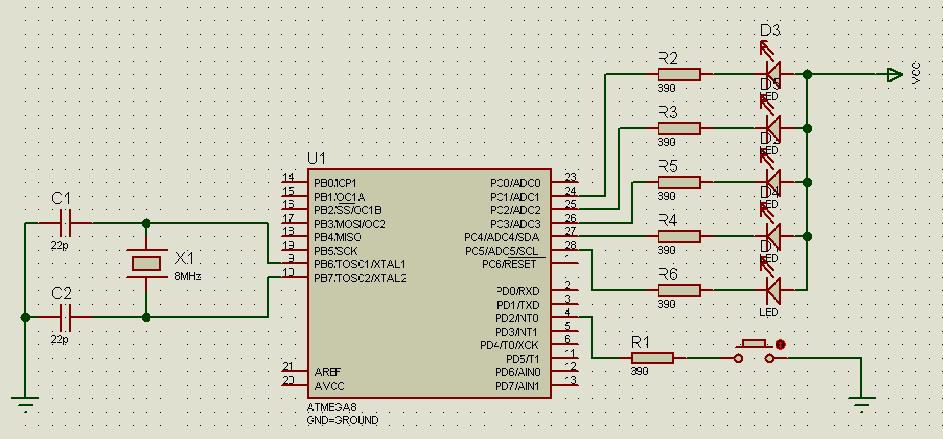

Щас скину схему...
Подскажите, что нужно подкаректировать...

Добавлено спустя 8 минут 46 секунд:
Вот файл с протеуса...

R1 убери нафиг. Незабудь включить подтяжку на PD2 (внутреннюю или внешнюю)
А так всё верно.

yak-40, включить подтяжку - это значит в конструкторе CVAVR поставить P во вкладке редактирования порта D на выводе 2.
Я правильно понял ?

Добавлено спустя 1 минуту 1 секунду:
А чем отличается внутренняя от внешней подтяжки ?

Внутренняя включается программно, а внешнию припаивать придется (если не прав поправьте).

а в реальной схеме я бы Р1 не убирал... спасет порт. если тот будет криво настроен )

Maxiik писал(а):включить подтяжку - это значит в конструкторе CVAVR поставить P во вкладке редактирования порта D на выводе 2.
Я правильно понял ?

Совершенно правильно.
В протеусе сойдёт и внутренняя подряжка. В жизне-же, особенно в условиях повышеных помех, рекомендуется подключить между входом МК и + питания внешний резистор номиналом 5-10кОм. Это и называется внешняя подтяжка.

Добавлено спустя 3 минуты 14 секунд:

Duhas писал(а):а в реальной схеме я бы Р1 не убирал... спасет порт. если тот будет криво настроен )

Вот когда топикстартер намучается из за этого резистора, то поймёт, что лучше внимательней программу писАть.
IMHO конечно
А в реале ни разу ни одну ногу не спалил (может повезло?)

Т.е. в реальной схеме помимо R1 нужно будет подключить ещё резистор 10К на + питания ???
...а как его подключить правильно - после R1 (ближе к порту) или до R1 ???
В итоге эта схема преобразуется в тахометр, я надеюсь
На машине много помех...

Maxiik писал(а):Т.е. в реальной схеме помимо R1 нужно будет подключить ещё резистор 10К на + питания ???

Да. Но я писАл что R1 не нужен, он даже мешает.

Maxiik писал(а):...а как его подключить правильно - после R1 (ближе к порту) или до R1 ???

Я же писал на ножку МК.

Maxiik писал(а):В итоге эта схема преобразуется в тахометр, я надеюсь

Я тоже

Maxiik писал(а):На машине много помех...

Очень много.

убрал R1 и сделал резистор с ножки INT0 на "+" питания 10кОм.
С ним вообще диоды не мигают, а без него мигают как им вздумается - я не могу понять в чём дело
Поставил задержку (во время обработки прерывания по импульсу увеличиваю n на еденицу и делаю задержку в 100мс.)
Может быть я коряво написал код сравнения n с записанными (эталонными) значениями ???
Посмотрите пожалуста !!!
Сейчас новый исходник скину и COF файл и все файлы которые сгенерировал CVAVR.....
Я ещё не просёк как в протеусе отладку делать- помогите
...а то я и не знаю как посмотреть в чём там дело (((

Добавлено спустя 2 минуты 47 секунд:

Я тоже

yak-40, вы тоже хотите тахометр сделать ?)

Maxiik
Смотрю код, вы его точно в CVavr писали, где все настройки портов и т.д.? Почему вы не пользуетесь мастером начального кода или поудаляли что-то?

У меня твоя программа работает. Только у таймера период выставлен секунд 8-10. После нажатия на кнопку ждать приходится.
Вот архив с проектом в протеусе. Можешь попробовать и убедиться.


З.Ы.

Maxiik писал(а):вы тоже хотите тахометр сделать ?)

Нет, но надеюсь что ты сделаешь

Master, я делал с помощью codewizardAVR по вашему образцу, но поудалял сгенерированые им каментарии и некоторые инициализации которым было присвоено значение нуля. Я так понимаю, что всё чему присвоен ноль - это всё по умолчанию ???

Я так понимаю, что всё чему присвоен ноль - это всё по умолчанию ???

Не факт.
