**Master** » 28 янв 2010, 12:45

Делал кто? Есть ли наработки? Ссылки.
Внимание: ссылку на лампах 6П3С НЕ давать и ваще про нее не говорить.

Требования - плавка меди и ее сплавов (бронза, латунь).

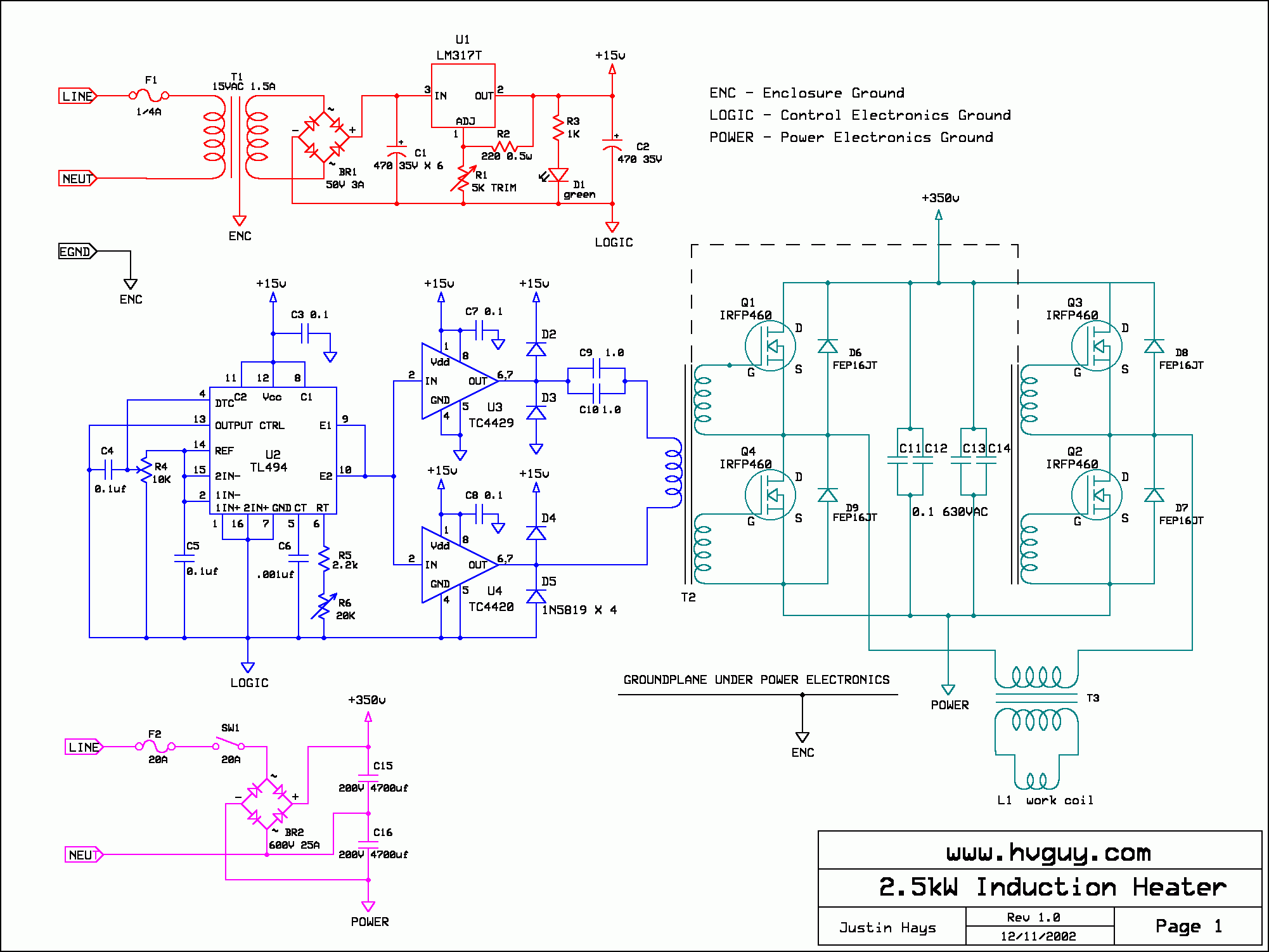

Есть у меня схема, довольно не сложная (забыл что на работе у меня ее нет, приду домой выложу ). ШИМ микросхема, по типу TL494, раскачивает 2 ключа, потом ВЧ транс, к которому подключены затворы 4-х полевиков (Н-мост) и все это дело идет через развязывающий транс на индуктор.
Меня в ней смущает конструкция Н-моста, просто полевики подключенные затворами на управляющий транс, вроде как не правильно.

**Myp** » 28 янв 2010, 14:35

а я думал думал, и решил паяльной лампой в кирпичах

за 40 минут говорят можно грам 100-200 алюминия расплавить

Добавлено спустя 51 секунду:
а по делу..
давай схему скорей
тож оч интересно маленькую печку индукционную
както даже нашёл эти лапмы но потом поначитался всякого и решил что невыйдет.

**Master** » 28 янв 2010, 14:55

Ну так для затравки, мощность 2,5кВт, в промышленных печах 1кВт это 1 кг металла, т. е. расплавить 1.5-2 кг должно получится.
Есть доступ к промышленной печи, но она на тиристорах и схема там мама не горюй еще 60-х годов на 3-х простынях. Куча защит разных. И частота очень маленькая 1кГц, пищит ужасно.

**Michael_K** » 28 янв 2010, 15:58

Да купить индукционную плитку, да защиту выковырять.
Киловатта два она выдаст, имхо.

**Myp** » 28 янв 2010, 16:16

кстати была такая идея про плитку но так как ни разу не видел что там внутри както стрёмно, вдруг нечего там модернизировать?

Добавлено спустя 12 минут 55 секунд:
блин нашёл топик там чел хвастается что гайки греет до красна меньше минуты но он там модернизировал лихо

**Master** » 28 янв 2010, 17:04

Болт нагреть и я смог, тока не в плитке, а в первой моей индукционной печке, но там не полный у меня Н-мост, заместо двух полевиков кондеры стоят.

Добавлено спустя 6 минут 25 секунд:

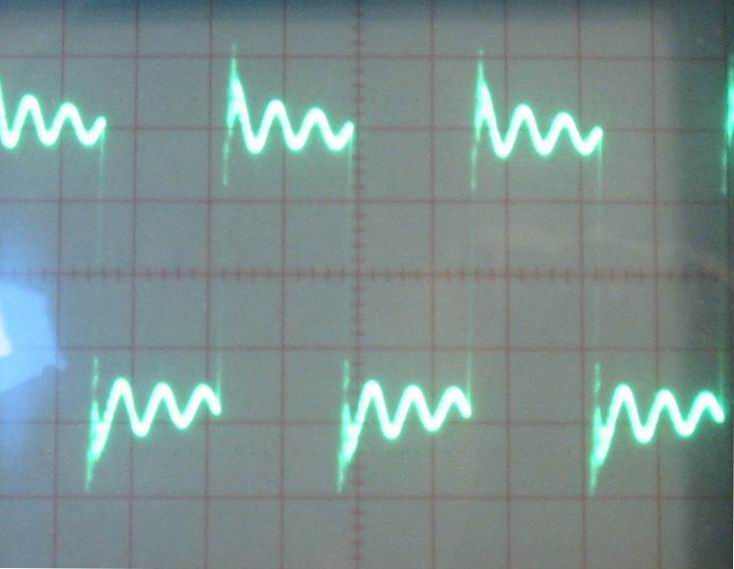

Причем что интересно, если железо (болт или отвертка), то нагревается в момент, а если медь, серебро или золото то очень плохо. Если в индукторе железо то на осциллограмме видны сильные всплески, а если благородный металл, то нет.

**Duhas** » 28 янв 2010, 17:40

там вроде для разных металлов разная частота оптимальна.. по слухам )) а вообще - давай схему!

**Doniak** » 28 янв 2010, 19:26

Делал кто? Есть ли наработки? Ссылки.

вот сцылочка http://www.kosmodrom.com.ua/forum/viewtopic.php?t=65

Причем что интересно, если железо (болт или отвертка), то нагревается в момент, а если медь, серебро или золото то очень плохо.

чем больше сопротивление метала тем лучше происходит нагрев. количество теплоты равно квадрату сопротивления на силу тока если не ошибаюсь о.О

**Master** » 28 янв 2010, 20:12

Doniak
О, пасиба что-то новое и главное на русском.

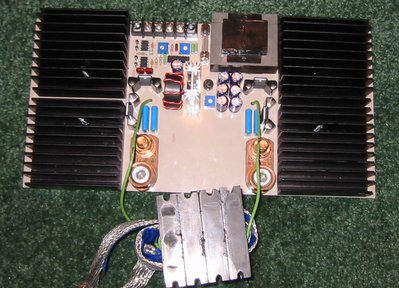

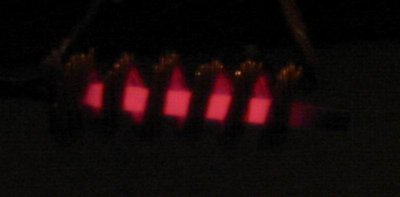

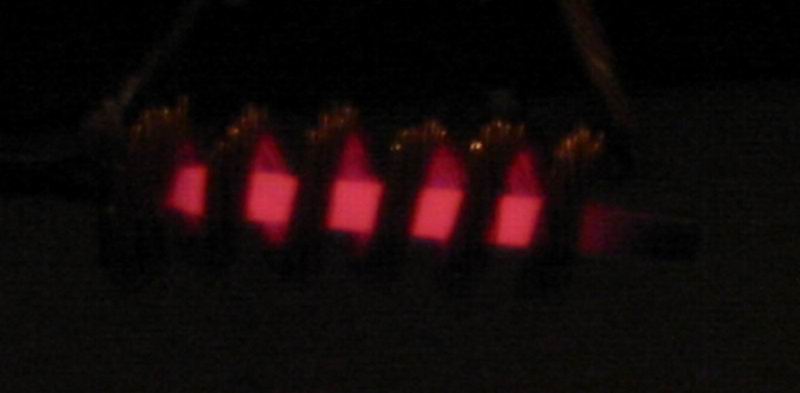

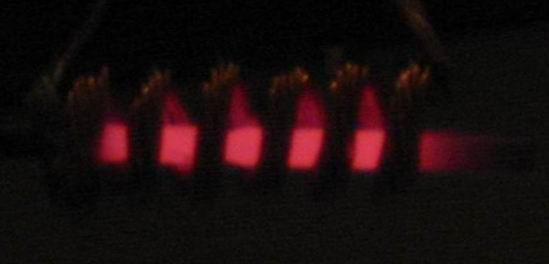

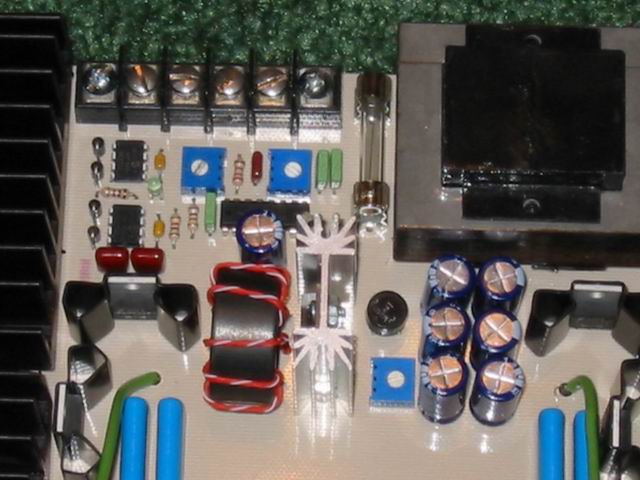

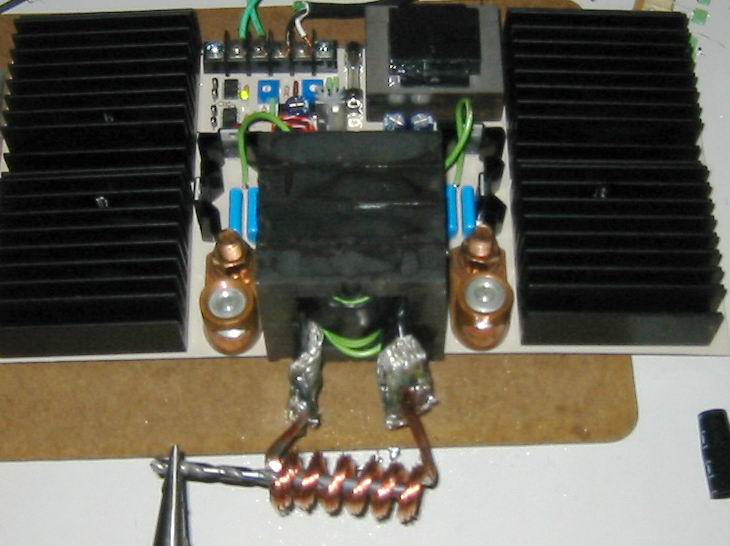

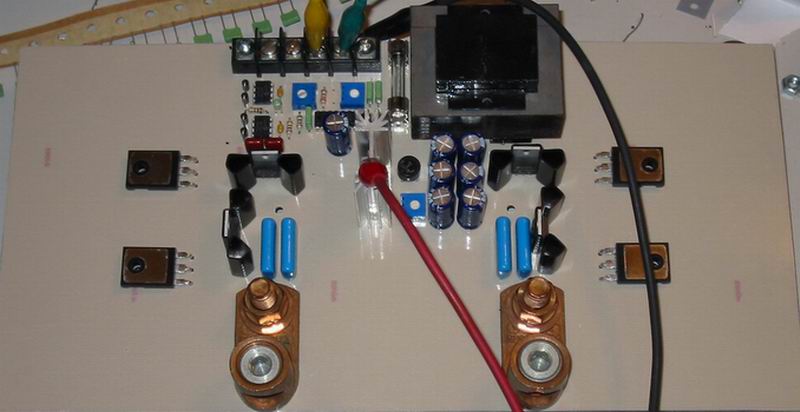

А вот что я надыбал.

**Duhas** » 28 янв 2010, 20:29

Мастер, ну рас инфы еще надо, то http://electronix.ru/forum/index.php?showforum=180

**Master** » 28 янв 2010, 20:56

Инфу насобирали давайте делать

Добавлено спустя 39 секунд:
Мне в этой схеме что я кинул Н-мост не очень нравится, он будет работать или лепить что-то нужно на IR-ках?

**Myp** » 28 янв 2010, 20:59

чтоб плавить бронзу может туда к бронзе в тигель болт стальной кидать

а потом из тигля выливать через сеточку проволочную стальную же чтоб болт оставался в тигле

**Master** » 28 янв 2010, 21:17

Тока болт в бронзе растворится

и качество у бронзы уже будет далеко не то.

**Myp** » 28 янв 2010, 22:58

да прям вот за одну плавку там стока стали расплавится что состав изменится
во вторых состав при домашней плавке и так изменится

**Duhas** » 29 янв 2010, 02:07

а не для облегчения плавки ли используют графитовый тигль?
