Доброго часа друзья!

Есть желание собрать робота который сможет понимать мои команды и выполнять соответсвующие действия. устройство распознавания речи будет реализованно на микросхеме НМ 2007. Ранее уже данное устройство обсуждалось, за что благодарен первопроходцам за рождение идеи Blindman, и EdGull за саму микросхему.
Надеюсь на вашу поддержку

Ну все только еще начинается

Ну во-первых, я пишусь с одной буков d
во-вторых, а в чем вопрос?

Я готов. Можеш начинать

если схема уже есть, то нужна ссылка на неё. если прошивка уже есть, то нужна ссылка на неё, иначе непонятно, что уже достигнуто форумчанами

EdGull писал(а):Ну во-первых, я пишусь с одной буков d
во-вторых, а в чем вопрос?

ссори



вопрос в следующем,

есть всего 2 источника информации:
1. Книга Робот Андроид своими руками
2. Модуль УРР разработанный тут на форуме

исходя из схемы по книге не смог приобрести все компоненты, купил аналоги.... и вот не знаю, сл
и все спаяю заработает ли? там использована статическая память 8k x 8 а у меня 32k x 8...

Добавлено спустя 11 минут 19 секунд:

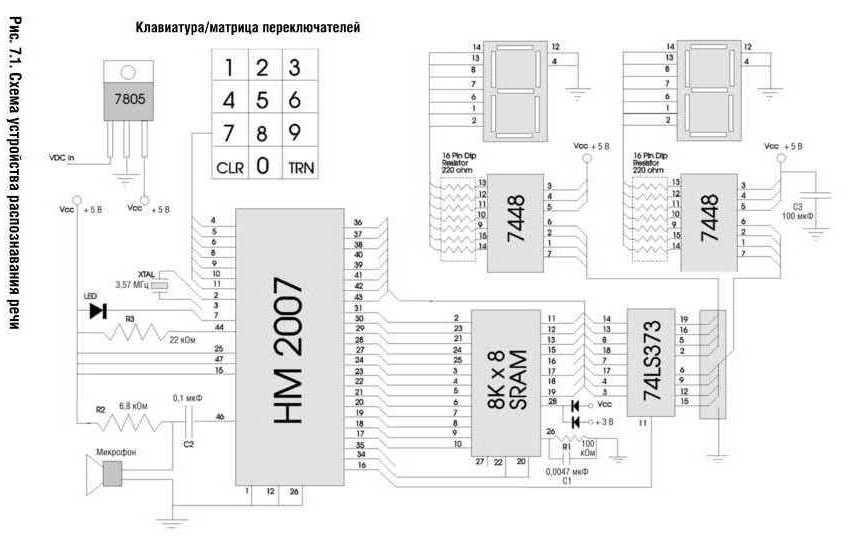

Вот сама схема из книги

Нужна не эта схема, из нее информацию как собираешься вытаскивать? Она только как "демо" годится. Нужна схема с внешним управлением от МК.

32х8 - нормально, я такую использовал.

а МК использовать лучше мегу 16?

[[Система голосового управления]] - там схема и программа. МК любой с памятью более 8К - 8К нужны для хранения образцов команд. Можно и мегу8, но тогда внешний EEPROM

а как чтиается данный фрагмент схемы и как его выполнить на печатной плате?

а как чтиается данный фрагмент схемы и как его выполнить на печатной плате?

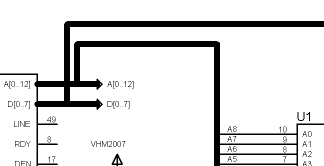

Очевидно адресная шина состоящая из 13 проводников, и шина данных состоящая из 8 проводников идёт от одного чипа к другому.

ну эта адресная шина идет сразу к двум микросхемам, как это выполняется правильно на печатной плате?

Это просто сокращенное изображение чтобы не рисовать отдельно каждый разряд шины адреса и данных. Открываешь даташит на HM2007, смотришь, какие ноги соответствуют шине адреса, какие - шине данных. Шину адреса подключаешь к линиям, промаркированным A0-A12, шину данных - к D0-D7. Обрати внимание, что вовсе необязательно подключать A0 HM2007 к A0 памяти, A1 к A1, итд. Главное, чтобы 13 ног одной микросхемы подключены к 13 другой. На схеме видно, что, например, A0 памяти подключен к A8 HM2007. То же самое с шиной данных. Сделано это так, чтобы было удобнее разводить плату, без пересечения проводов. Но схема эта нарисована для HM2007 в корпусе PLCC-52, для дипа нужно по даташиту посмотреть нумерацию ног.

а вот это я понял что от нм2007 идет к памяти 2 шины адреса и данных. а там стрелки есть еще,это еще куда то они идут?

вопрос по деталям и микросхемам:
приобрел
atmega16l
irlml5103(вместо irlml5103tr)
l78l33acutr( вместо l78l33abutr)
подойдут ли?

На стрелки не обращай внимания.

Детали подойдут, только есть несколько "но".

От какого напряжения собираешься всё питать? Проще всего от 5 вольт. HM2007 только от 5 работает, я 3-х вольтовый стабилизатор ставил только из-за радиомодуля. Если 3-вольтовых элементов в схеме нет - то запитываем всё от 5 вольт.

Про транзистор. Хотя он в схеме и нарисован, но на самом деле не использовался. Дело в том, что в схеме ошибка - из-за того, что МК питается от 3 вольт, а на истоке транзистора 5, транзистор всегда открыт (ток течет через R11 и защитные диоды МК, даже когда нога в Z-состоянии). Если МК будет от 5 вольт питаться - тогда будет работать. Я транзистор не ставил, просто замкнул площадки под сток и исток.

то есть если подать 5в. на обе микросхемы то блок на схеме power не имеет смысла, и можно упростить не используя всякие стабилизаторы?

на схеме есть разьем isp это к программатору... а что за разъем J1?
