**blindman** » 12 дек 2009, 19:02

Транзистор желательно оставить - чтобы передергивать питание HM2007, если вдруг она перестанет отвечать. Бывают у нее такие закидоны. Но реализовывать все это в программе придется самому.

J1 - для подключения радиомодуля.

**Brutcho** » 12 дек 2009, 19:12

спасибо за помощь)) ща сяду химичить..

Добавлено спустя 6 минут 31 секунду:
а если на нм2007 подать напряжение 4,5в. она будет работать?

**blindman** » 12 дек 2009, 19:16

А даташит на что?

**Brutcho** » 13 дек 2009, 19:27

а статическая память питается через порт адреса А13 и порт А14 идет к земле или как то иначе?

**blindman** » 13 дек 2009, 19:46

С чего это она через шину адреса питается??? Это обычная практика - не рисовать на схеме выводы питания. А в протеусе так вообще такое сплошь и рядом. Конечно, питается память через выводы питания. Почему я один старший адрес на землю кинулЮ а другой на питание - не помню. Может, так плату проще было разводить. Там же старшие адреса не используются, без разницы что там будет - 0 или 1.

**Brutcho** » 13 дек 2009, 19:55

5в на vcc
а старший адрес а14 вообще не обязателен или его лучше к земле?

**blindman** » 13 дек 2009, 19:59

к земле или +5 - без разницы, главное чтоб в воздухе не висел. то же самое а13.

**Brutcho** » 13 дек 2009, 21:24

то есть если на а14 землю то на а13 5в или наоборот

**EdGull** » 13 дек 2009, 21:25

пофигу
главное в воздухе не оставлять

**blindman** » 13 дек 2009, 21:27

Да как угодно! Хоть оба на землю, хоть оба к питанию, или один на землю, другой на питание - абсолютно без разницы. Главное неподключенными не оставлять

**Brutcho** » 13 дек 2009, 21:53

все понял. спасибо!
Ща сяду паять

**Brutcho** » 16 дек 2009, 20:44

а имеет значение куда паять + и - у микрофончика

**blindman** » 16 дек 2009, 20:50

Да. Глянь на микрофон снизу - там видно что от одного выводы к корпусу подключены - это минус

**Brutcho** » 16 дек 2009, 20:54

о! а ведь правда)

...сел паять... :beer:

**Brutcho** » 10 янв 2010, 22:48

ну вот праздники позади.
С новым годом друзья!!!

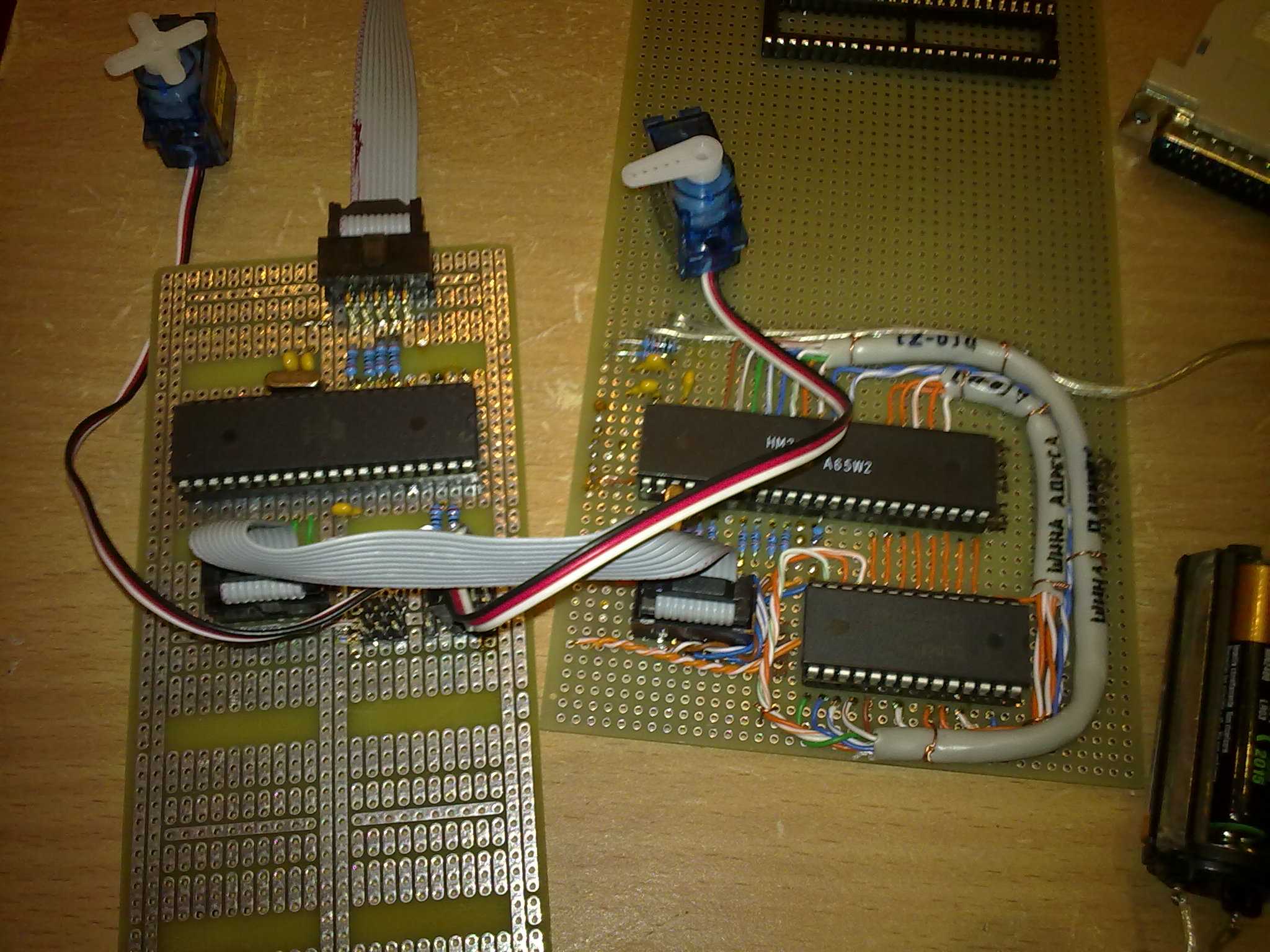

Хочу выложить фото того что у меня пока получилось:)

Я его слепил из того что было :beer:

Добавлено спустя 2 минуты 10 секунд:

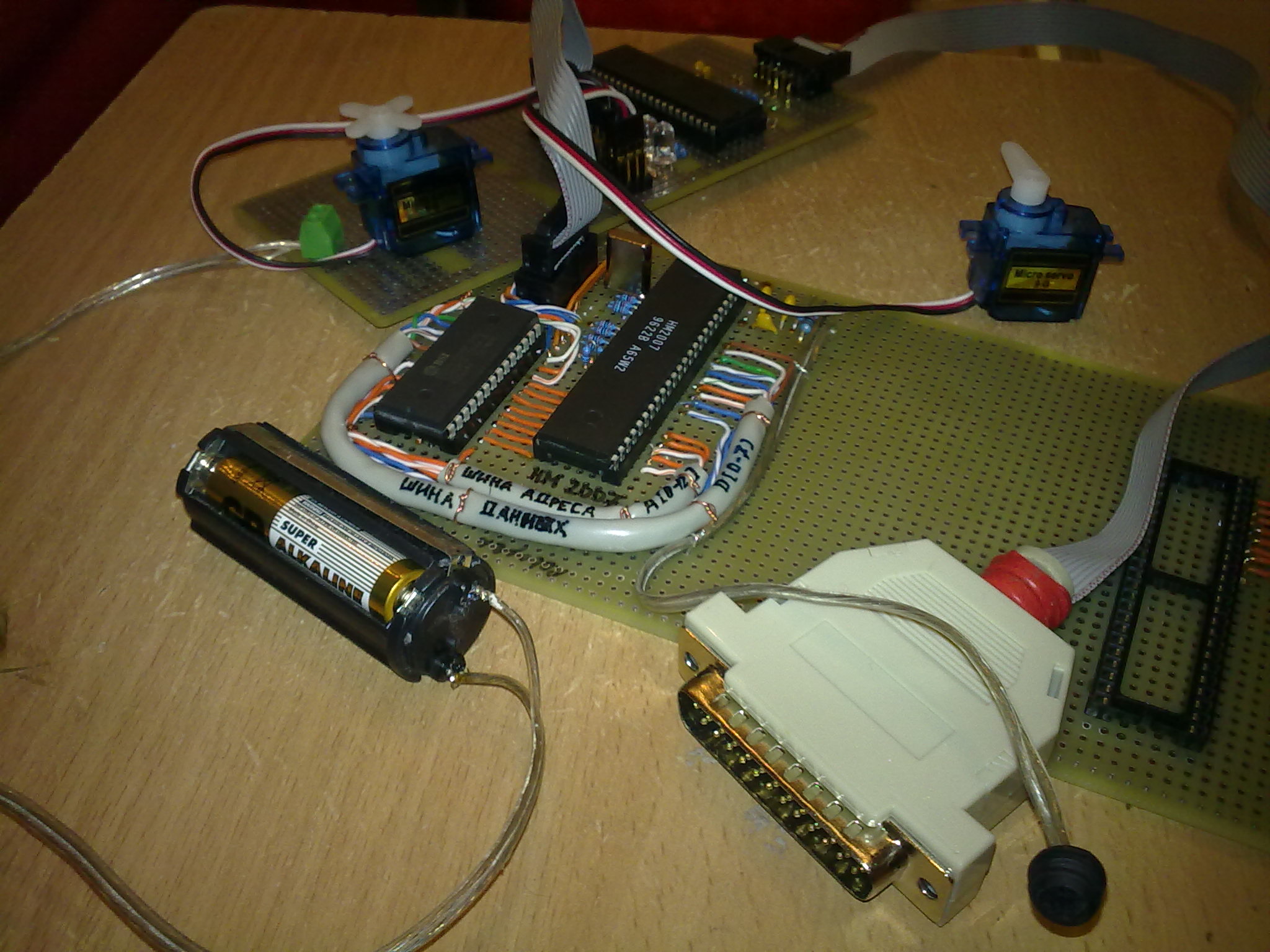

и еще :crazy:
