roboforum.ru

http://www.promelec.ru/catalog/409/454/ ... 55/#128455

MI0320ET-1 - 3.2 дюйма TFT, 320х240, встроенный контроллер SSD1289 с 1.3 Мбит памяти, 18-битный цвет. 1000 рублей в розницу

Добавлено спустя 1 минуту 58 секунд:
Там же 2.8, 2.4 дюйма, подешевле

Т.е. жизнь на Марсе всё-таки есть!

Добавлено спустя 1 минуту 6 секунд:
2SERGEY_M: А не оценивали с мая (я тогда еще вас на робоклубе спрашивал) - сколько примерно на компоненты ушло кроме экранчика? Если всё покупать, а не откручивать откуда-нибудь .

..встроенный контроллер SSD1289..

dsh к нему кто-нибудь видел?

2blindman а по сЦылке, 2000руб. это сколько доляров?
Оочень привлекательная платка, и вроде не дорого, хотя в курсах теряюсь

2contr чето както всевремя не в тему...

2=DeaD= цену не считал, я на РОБОКЛУБЕ писал, это типа хобби
на принципиалке все (вроде ) детальки подписаны, считайте
я не считал деньги потраченнные на свое удовольствие
LCD немного запомнился, т.к. самый дорогой и еще я у него преобр. подсветки спалил... (случайно)

Добавлено спустя 3 минуты 45 секунд:
2contr LCD как и все, без контроллера
18 бит цвет и т.д и т.п.

2000руб это примерно 65 баксов. А который за 1000р, 320х240 с контроллером чем не устроил?

чето както всевремя не в тему...

Извините, но для меня это больная тема.
Экранчиков всяких в коллекции уже навалом, в т.ч. и 8", а вот с подключением беда. То документация чисто условная, как SSD1259.pdf, то интерфейс скоростной под который МК не найти
Вот и получается, что даже от дармовых GLSD толку мало.

мдя...
давайте определимся что такое контроллер!!!

возьмем графический индикатор PG12864-F фирмы POWERTIP
там есть драйверы ЖКИ и контроллер T6963C с памятью
так вот, не будь в этом индикаторе T6963C он был бы как и большинство ТФТ панелей
БЕЗ КОНТРОЛЛЕРА!!!
Если ЖКИ требует постоянного присутствия синхроимпульсов и в нужный момент выдачи данных на экран
и если эти данные не выдавать, то ЖКИ ниче не отобразит
то я считаю, что там нет контроллера, а только драйвер ЖКИ панели

В ЖКИ с контроллером, записал данные в определенную область экрана и они там будут отображаться
пока иж не перезапишешь или не выключишь питание...
при всем при этом, после передачи данных, можно тупо ниче не делать...........................

как смог, так объяснил...
или есть варианты???

Добавлено спустя 6 минут 46 секунд:
2contr хороший "парк"экранчиков тоже имеется
и пока все безрезультатно
есть аналоговые, есть цифровые и это все что есть...
нужны контроллеры этих "ЭКРАНЧИКОВ"
а это ПЛИС, быстрая SRAM или DDR
сколько читал в нете, только начало
я так понимаю, добился результатов и это "моё"...
"концов" нет
мож создадим небольшой контроллер для LCD TFT экранчиков недорогой

те, что Вы называете аналоговыми - цифровые с быстрым интерфейсом. Аналоговых GLСD просто не бывает, хоть в мониторах и некоторых панелях ЦАП стоит.
Обычно расклад такой:
имеем камеру/ТВ/рамку/фотик,
ЛСД с шустрым контроллером/драйвером есть,
МК к этому ЛСД имеется,
кодов управления GLCD, данных к МК, IDE, программатора и пр. нет
Полагаю более реально прикрутить к ТВ или рамке скоп, используя имеющиеся входы, корпус, кнопочки, питание, разъемы.

как всегда в своем репертуаре.........
читаем и удивляемся


Добавлено спустя 16 минут 24 секунды:
аналоговый, не потому, что он полностью аналоговый
у него (законченного изделия, ЖКИ) интерфейс аналоговый...

Сергей, по ссылке, что я давал, куча экранов от 1.7 до 3.2 дюйма. И большинство - со встроенным контроллером. Я под контроллером понимаю девайс, который имеет собственную память и управляет драйвером. А драйвер в свою очередь управляет самим ЖКИ

блин... "а слона то мы и не заметили"

blindman
MI0320ET-1 - 3.2 дюйма TFT, 320х240, встроенный контроллер SSD1289 с 1.3 Мбит памяти, 18-битный цвет. 1000 рублей в розницу

пардон, почитал внимательнее и...

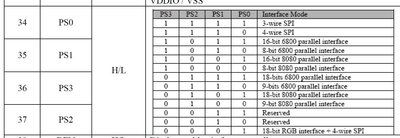

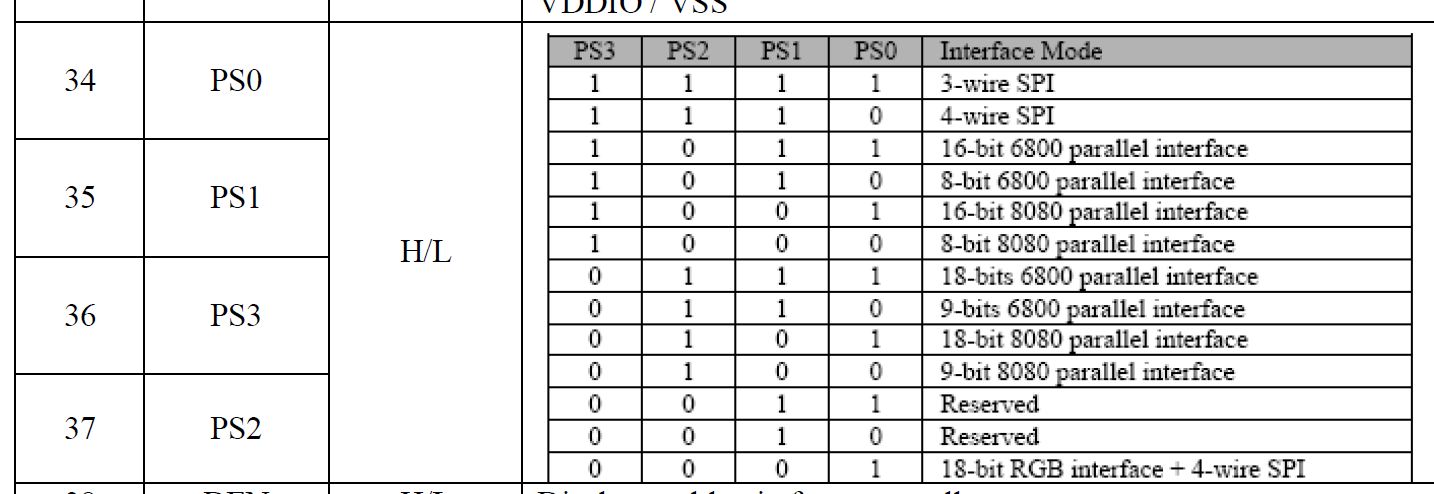

там куча интерфейсов, вот только облом с их подробным описанием
бум искать...

Обрати внимание на дисплеи с контроллерами ILI* - на них доки можно нормальные найти

Добавлено спустя 4 минуты 15 секунд:
Кстати если доки не удаётся найти - можно в Промэлектронику письмо написать, у них может быть то, что в сети нигде не присутствует. Мне как-то высылали документацию на какой-то OLED индикатор

нашел на SSD1289

а этот более интересный, с картинками цветными


Добавлено спустя 2 минуты 1 секунду:
очень много дисплеев 320х240 на этом контроллере (SSD1289) используется в китайских телефонах N95...

"народный контроллер на фпга" мне кажится будет подороже готовых микрух. в любом случае по функциям явно будет намного уступать.
контроллеры от эпсона (даташиты, описание, апликухи) тут: http://vdc.epson.com/index.php?option=com_docman&task=cat_view&gid=291&Itemid=40
пока нашёл только на http://de.mouser.com/ но доставка 30уе, бесплатно обещают на заказах от 100уе. понравилось только 2 контроллера S1D13748F00A100 (19$) и S1D13517F00A100 (7.43$, но минимально 900шт).
соломоновские контроллеры (SSD1289, SSD1259,...), если я правильно понял только с экранами идут, отдельно вроде нигде нет

Спасибо! SSD1289_2.8.pdf - то, что и нужно для подключения. Значит любую панельку с этим контроллером уже можно использовать

зы. А комповые мониторы и ЖКИ ТВ я таки аналоговыми не считаю, хотя они и имеют аналоговый интерфейс
