roboforum.ru

Технический форум по робототехнике.

Пропустить

Pinout для TCM8240 + макетки под Xmega и LPC21xx

Обсуждаем рождающиеся мысли и результаты экспериментов.
Ответить

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение Duhas » 04 сен 2009, 16:32

чот я не пойму сакрального смысла )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение -= Александр =- » 04 сен 2009, 16:36

Просто отдельно память хрен купишь. Даже в Питере найти то что нужно не всегда можно... Я тут уже столкнулся однажды - пришлось из SIMMа выпаивать микросхемы памяти... :)
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич
Вернуться к началу

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение Duhas » 04 сен 2009, 16:43

ну в той же терре СРАМ-ки продаются ) а так у мну де-то лежат выпаянные .. и с винтов в том числе..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение Duhas » 20 сен 2009, 14:55

итак я остановился на 2-х защелках адреса и памяти CY7C1049DV33 можно будет использовать 4 чипа.. аппаратно... на сколько я разобрался...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение Duhas » 21 сен 2009, 20:47

думаю сколько памяти закладывать.. 2 или все 4 чипа ? + если есть под прицелом SRAM-ки более чем 512х8 то пишите названия сюда )

я пока делаю под CY7C1049DV33.. в TSOP44...
по скорости она ж катит ? )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение sergcom » 28 сен 2009, 22:31

Duhas писал(а):думаю вот как рисовать символ для хмеги128 )) )

100 пинов блин многа.. хоть в несколько частей рисуй ...


сейчас дошли до рынка xmega32A4 с 44 пинами
это если 128А1 велика

да, шаг ног там 0.8 - паять удобнее
sergcom

Сообщения: 2
Зарегистрирован: 28 сен 2009, 22:24
Откуда: Москва
Вернуться к началу

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение Duhas » 29 сен 2009, 13:29

ну у А4 и начинка несколько другая ) и памяти я думаю маловато будет ) для проб с камерой то )
а вообще, уже нарисована 128) и 0.5 я думаю запаяется )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение Duhas » 06 окт 2009, 19:21

вот такой ужос с памятью.... думаю вообще на макете развести память питание и тд и все порты вывести на IDC10.. и сделать поле дырок )

ибо смысла лепить что-то конкретное я особо не вижу.. на наверно еще разведу подключение камеры, ибо для меня ето нужно )
Вложения
Xmega_memory.pdf
(123.38 КиБ) Скачиваний: 39
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение Duhas » 14 окт 2009, 15:22

вот как-то так )
кароче я забил на расположение кучи всякой лабуды, ибо в голову не лезет что и тд ... да и рисовать лень ) все порты кроме EBI выведены на IDC10... ну а PQ на "гребенку" там 4 пина всего ...

на плате сделаю макетку ....
Вложения
xmega.pdf
(144.27 КиБ) Скачиваний: 20
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение Duhas » 26 окт 2009, 20:02

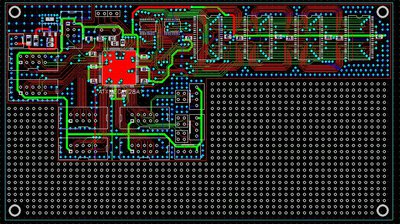

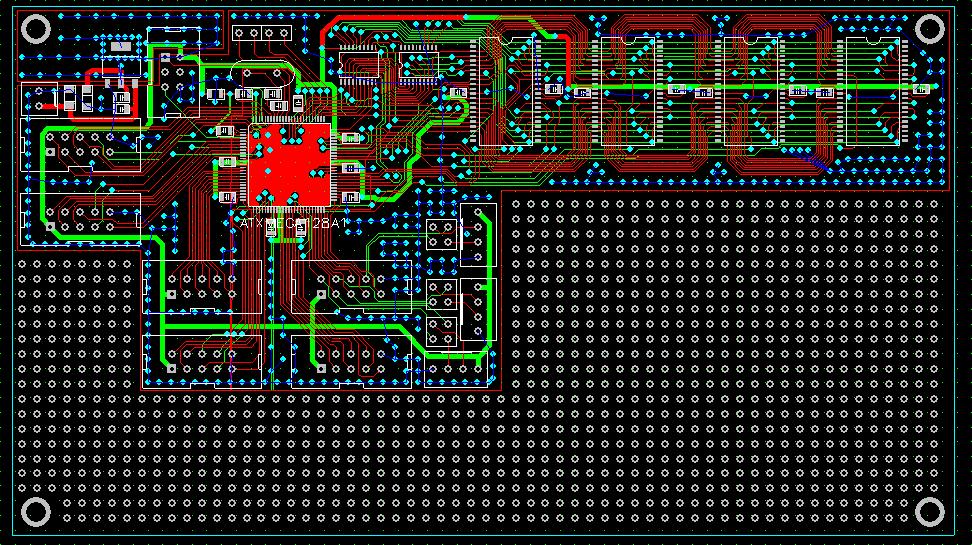

получилсо такой вот ужос )
Вложения
bot.pdf
(762.21 КиБ) Скачиваний: 26
top.pdf
(762.42 КиБ) Скачиваний: 18
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение blindman » 26 окт 2009, 20:06

Duhas, а опиши вкратце итог - что будет?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
Вернуться к началу

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение Duhas » 26 окт 2009, 20:25

в кратце, развел порты, прицепил кучку памяти... дай бог мне нескоро еще раз разводить память )
наделал кучу дырок под макетку.. вывел на разъемы 2 уарта и и2ц.. стаб стоит 1117..

в кратце - все.. я решил нада будет что-то проверить, распаиваем на макетке, которой достаточно.. можно и еще добавить в принципе я еще подумаю над этим..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение blindman » 26 окт 2009, 20:39

Только контроллер и память? Я :( себе это немного по-другому представлял
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru
Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!
Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
Вернуться к началу

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение Duhas » 26 окт 2009, 20:53

я поначалу тоже, но делать больше я буду дольше... а начинать нада уже сейчас, а то и вчера ..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение Duhas » 28 окт 2009, 13:38



To blindman, мона рассчитывать на помощь в подготовке заказа в резонит ? )

Добавлено спустя 26 секунд:
ПС размеры 160х90
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу
Пред.След.
Ответить

Вернуться в Идеи

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 31

Powered by phpBB © phpBB Group
Русская поддержка phpBB
phpBB SEO
