1 - ну насчет 1117 я даже не знаю, ей максимум 150мА пропускать... но совет логичный ))
2 - тот что для охлаждения? по идее не должен, но я думаю учесть совет выше и соседнего полигона там не будет так близко )
3 - сделаем
4 - дорожки 0.3.. куда больше я даже не знаю ) такие и ЛУТ-ом делаются )

Еще совет: слева и справа по краю платы набить кучу переходных - соединить земли.

Добавлено спустя 1 минуту 25 секунд:
Переходное по координатам 3950:4700 касается дорожкт на нижнем слое!

Добавлено спустя 2 минуты 25 секунд:
А вообще неплохо бы на этой-же плате вокруг камеры натыкать светодиодов для ИК-подсветки...
Или разъем чтоб поверх одеть еще одну плату-кольцо с диодами...

Добавлено спустя 1 минуту 5 секунд:
Еще мысль скруглить углы фрезеровкой. Красивее будет плата. Делается просто дугами на слое BOARD

на счет светодиодов, я уже писал.. там дырочки чтобы поверх платку припаять... и сигнал STROBE туда же... блин у мну координаты в миллиметрах )

Оно к R2 подходит

угу.. нашел.. только седня передвигал там резисторы (

щас поковыряю да выложу...

помучал еще плату ) а то после последнего поста меня сморило поспать )
теперь она аля замучаем сверлильный станок ! ВИА в массы )

в архиве ПДФ-ки и пкадовские файлики...

ну, переходные в 2 ряда - это ты конечно загнул... Одного бы хватило.

ну что там место пустует ? )))

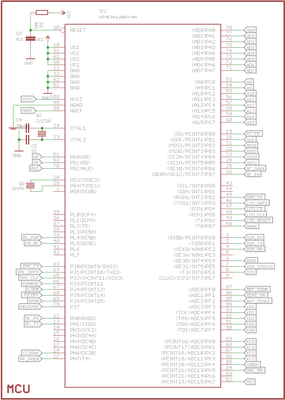

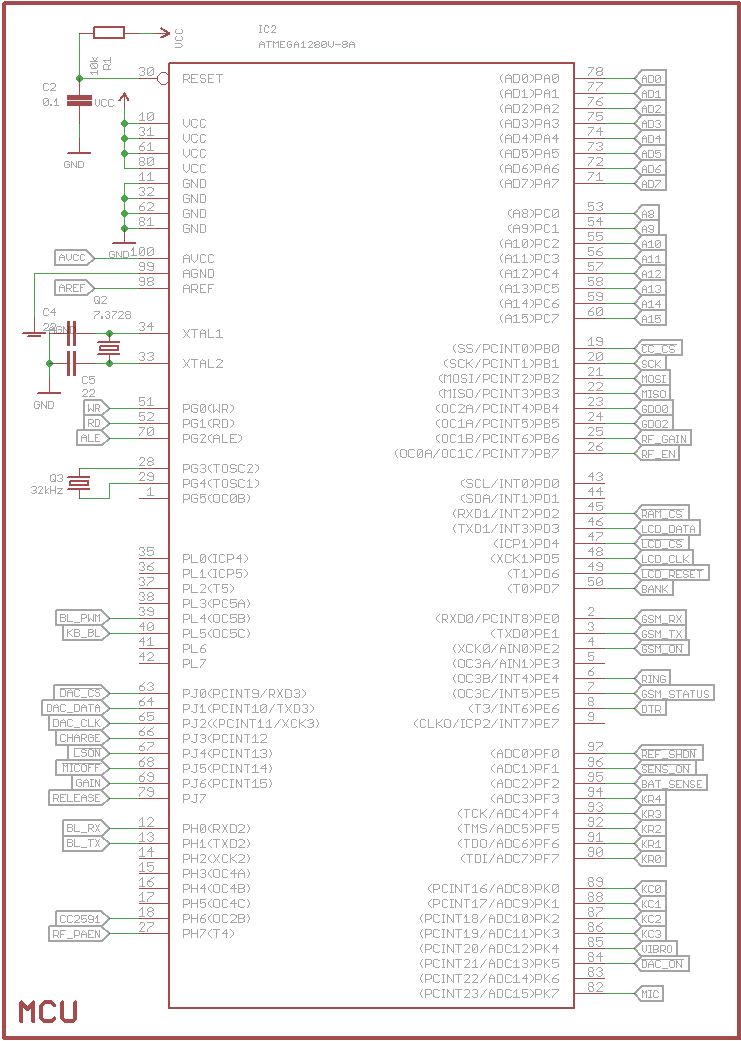

думаю вот как рисовать символ для хмеги128 )) )

100 пинов блин многа.. хоть в несколько частей рисуй ...

Не вижу проблем

уговорил )

вот он ужос )))

Добавлено спустя 3 часа 57 минут 4 секунды:
тэкс.. думаю пихать ли на макетку под хмегу память... мнения ? )

Лично мне такая макетка нужна для изучения чипа, поэтому я бы её нафаршировал по максимуму, чтобы можно было быстро собрать нужную конфигурацию без возни с изготовлением разъёмов, переходников, каких-то внешних плат и т.д. Что-то можно не устанавливать, а допаивать по мере необходимости.

Память - как SRAM, так и SDRAM. Внешняя последовательная флэш. Светодиоды. Кнопки. Подключение ЖКИ (выбрать распространённую распиновку 16х2). Карта памяти. Пара подстроечных резисторов (тест АЦП, порог компаратора). USB. RS-485. Разъём PS/2 под клаву/мышь. Коммутация всего этого добра по типу STK500 или EasyPIC.

Интересно, вот в даташите написано: Direct addressing of up to 16M bytes of program memory and 16M bytes of data memory. Ну с памятью данных понятно, её снаружи можно привесить. А с program memory они это просто для понта написали?

Добавлено спустя 6 минут 48 секунд:
+IRDA

немного разочарую... на 128а1 24 линии под EBI выведены.. т.е. если использовать большую РАМ-ку нужно защелки юзать... погляди раздел про EBI в AVR XMEGA A Manual Preliminary...

на счет фарша - я только за .. мне сейчас макетка нужна с тем же смыслом.. только + еще для камеры..

давай на все что можно ДШ сюда скидывать и конкретизировать )

AS7C34096 вот СРАМ-ка... есть в терре... СДРАМ-ок я в продаже чтот вообще не ощущаю.. к Хмеге мона и ДРАМ-ку.. но опять же 4-х или 8-ми битных организаций как-то не заметно...

Добавлено спустя 1 час 6 минут 24 секунды:
SDRAM кароче толком не катит... катит только 4-х битная.. и чип селекты придется рулить самим..

А может туда модуль SIMM воткнуть готовый? Разрядность конечно у него больше, но и фиг с ней. Использовать только сколько надо. Благо модулей таких на любом базаре навалом за копейки.
