если посмотреть последнюю фотку из Первого поста, там где про б_дюльку..))
То там есть микросхема SMD 8pin-овая,
4980
AC
L38C

почему то нет никакой инфы в инете... что я делаю неправильно? Что это за микруха?

обрати внимание на сдвоенность ног у нее
так обычно делают у мофсетов например у irf7103

тогда на вскидку делаю вывод.. если это мосфет, тогда он в цепи ШИМ двигателя крыльчатки.
т.к. ходовые моторы шимом управля.тся и скорость регулируется...

только всё рано не понятно что там делает последовательно включенная сгоревшая деталька

Может защита какая то?

Может это TVS-диод?

Я думаю эта деталька, это диод.
Если внимательно посмотреть, то по краям от нее имеется 2 отверстия, круглое и квадратное
Мне кажется, это ставится аналог этой бююдюльки вместо СМД, т.е диод и скорее всего, Шотки
т.к. такой транзистор не достаточно мощный, что-бы рулить двиглом, а вот для какого нить импульсного источника питания, вполне сгодится...
В таках случаях необходимо нарисовать эту часть схемы и тогда точно выяснится что это за хрень

ключик есть, шотки есть, сгоревшая бзд. обязана быть индуктивностью. Отпаять и примагнитить.

Вот микросхемка
SI4980DY
http://www.alldatasheet.net/datasheet-pdf/pdf/83879/VISAY/SI4980DY.html?
двойной N-канальный МОСФЕТик...

Добавлено спустя 30 секунд:
Схему нужно рисовать...

MiBBiM писал(а):звэрь-машинка даже и не думал что так бассейны чистят

лень - двигатель прогресса

схему зарисовываю) вечером вывалю)) кривовато, но смысл вырисовывается)

за даташиты спасибо!!

Добавлено спустя 3 часа 47 минут 50 секунд:

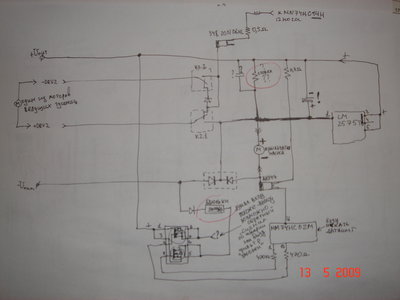

ВОт что получилось.. ошибки конечно есть, в частности с полюсовкой питания, на зарисовке и по факту.... буду уточнять... почему перевертыш получается, но что то за первый присест вырисовалось..
выкладываю "напосмотреть"

Добавлено спустя 2 минуты 56 секунд:
Резистор который "СГОРЕЛ" возможно вовсе не резистор, он слаботочный, маломоЧный... SMD-шка малюсенькая

Добавлено спустя 1 минуту 22 секунды:
вокруг бдюльки вымерил все... именно такая странная цепочка и не более((((((((((((
"ни-че-го не понимаю))" (С)

+Uпит и -Uпит поменяй местами, перепутал...
74НС02 это 2ИЛИ-НЕ (155ЛЕ1)
а про б..дюльку, ваще не понятно
мож там еще чето есть? и не заметил?

между диодом и "бдюлькой" должна быть цепь куда-то еще

Печатка трехслойная, буду тупо вызванивать((((
Да +Uпит -Uпит перепутал)))) - СОгласен. Вобщем рисую еШо.. продолжение

Добавлено спустя 1 минуту 23 секунды:

contr писал(а):ключик есть, шотки есть, сгоревшая бзд. обязана быть индуктивностью. Отпаять и примагнитить.

Немагнитится!

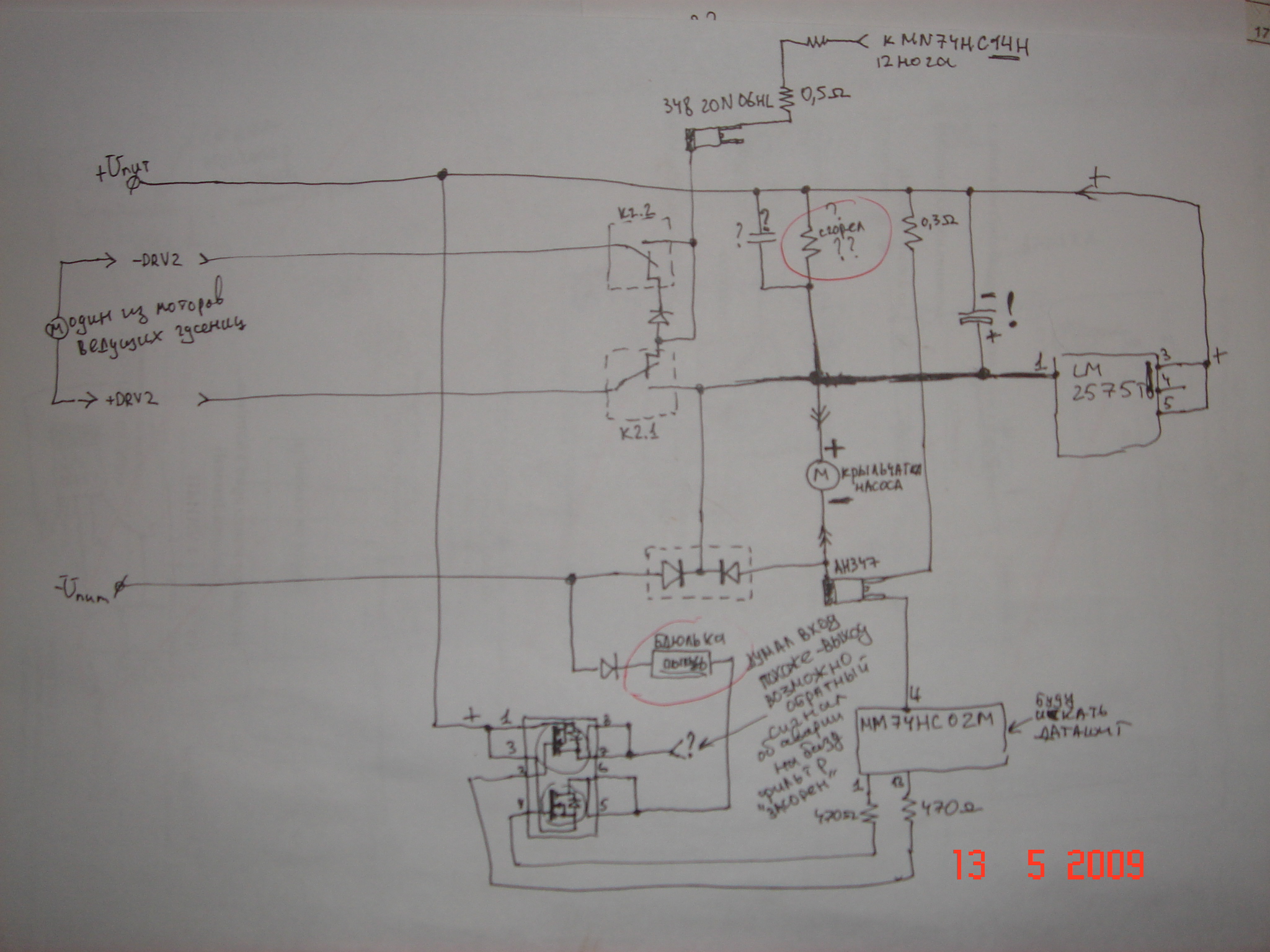

иот немного перерисовал))))

там рядом круглый дроссель стоит, он не звонится с б..дюлькой?
