дешевле ? примерно 70р за драйвер, даже не считая что у себя я их не найду...

а мой обходится 7+7 - повторитель, еще 7 - оптопара, пускай резюк за рубль... итого 22р
ну пускай еще добавится резюк и полевик.. ну еще максиму 10р.. правда вот Р-канальных в SOT-23 не думаю что в городе найдется...

- потеря на нагревание мосфетов влечёт за собой учащение цикла заряда-разряда аккумуляторов/батарей.
- потеря несколько часов впустую на разработку и изготовление заведомо неоптимальной конструкции.
но если вопрос в деньгах на детали - тогда да.

кстати, неужели тут ни у кого нет лишних что бы выслать в красноярск пару драйверов ?

Раз тут все такие жмоты, Duhas, давайте адрес.
пару TC44хх уж то я у себя найду.
К вам ведь ходят заграничные посылки.

не нужно )) плата работает и это главное.. мне щас побарабану оптимальность, главное чтоб работало и не горело )
на счет заведомо не оптимальной конструкции - не соглашусь...

Duhas писал(а): еще 7 - оптопара...

Какая и где такие по 7 рупей ?

Добавлено спустя 28 минут 2 секунды:

Duhas писал(а):вот при 1к1 в цепи фототранзистора

Уж скока рисовал ДЛЯ ВАС как оптопарой полевиком упрвлять

viewtopic.php?f=11&t=1963 схема которая возможно будет работать хорошо :



а вы все рисуете ...

авр, странный вы тип... фототранзистор оптопары держит до 50мА... PC817 - 7 рублей штучка примерно....

и при килооме на землю с базы повторителя получается борода.... мне кажется не хватает току.. как нибудь соберу макетик для экспериментов...

Добавлено спустя 17 минут 8 секунд:
думаю на днях будут фотки, и возможно видео телеги )

Duhas писал(а):авр, странный вы тип... фототранзистор оптопары держит до 50мА...

И какое отношение этот ток имеет к вашей схеме ? У вас в схеме этот ток каков ?

Хоть в даташит загляните ! - посмотрие какие параметры бывают у оптопар.

в среднем 12/620 = 19мА

я в посте с осциллограммами вроде описывал свои ощущения по данному поводу...

Дак перечитайте свой пост. 12 вольт не хватает для полевика ?

епрст.... при сопровтивлении порядка 1к фронт затянут, при уменьшении - растет падение на переходе фототранзистора.... соответственно падает напряжение на затворе...

Поэтому СТО РАЗ уж вам толковал о повторителе на bc817-40 bc807-40 с БОЛЬШИМ КУ и достаточным током в 500 мА и после оптопары и перед затвором.

Оптопара у вас МЕДЛЕННАЯ ! зырьте даташит наконец. Под оптопарой нужен резистор 4.7 - 10 кОм - чтоб большое напряжение на резисторе было но транзистор не входл в насыщение.

Вы посчитайте ваши ширины импульсов и посчитайте сколько процентов от них составляет время переключения опто.

вы мою схему точно хорошо смотрели?

и где ж она медленная такая? ткните пальцем....

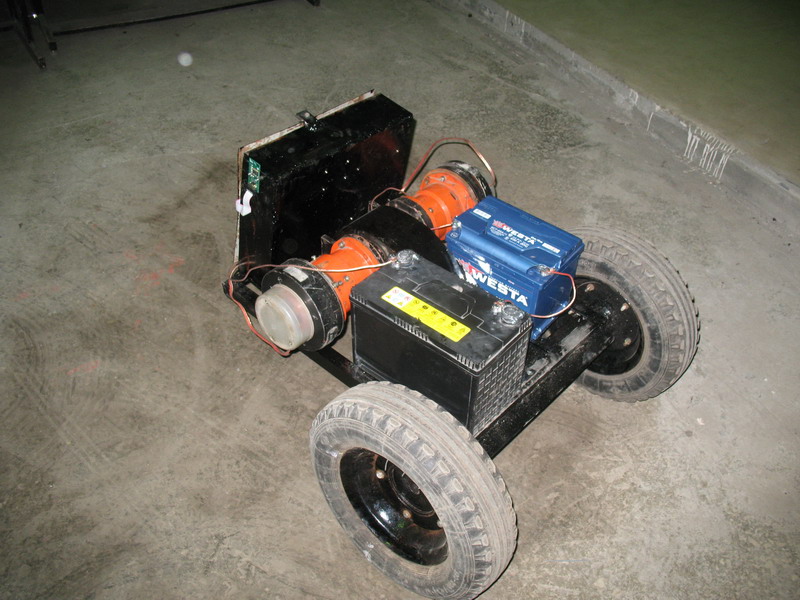

ну что сказать, собрано) пока пашет без энкодеров и обратки по току, просто чтобы ездило )

скоро добуду шнурок - скину видео...

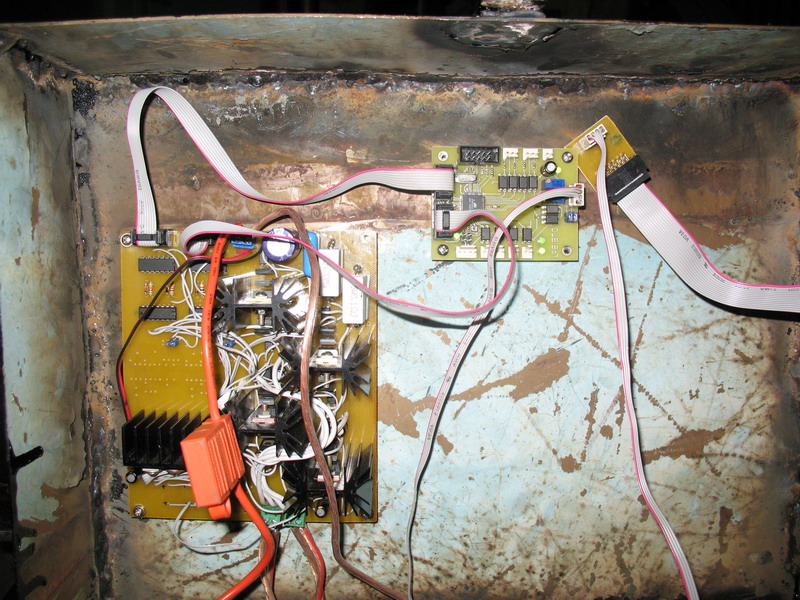

потроха)

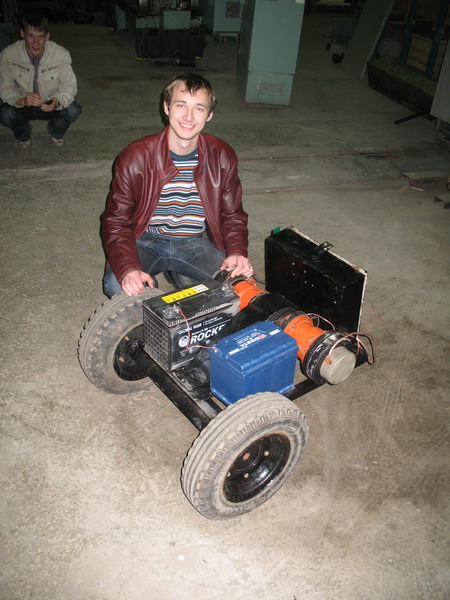

мой одногруппник для сравнения габаритов )))

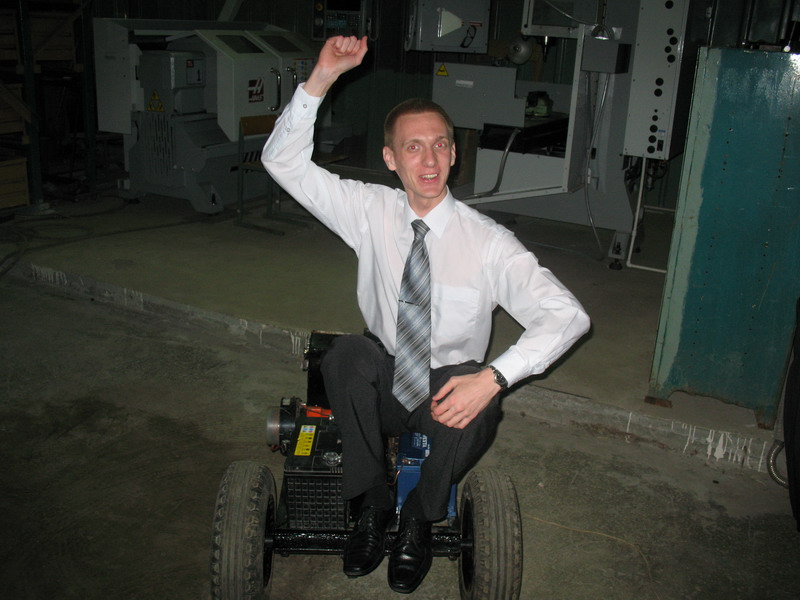

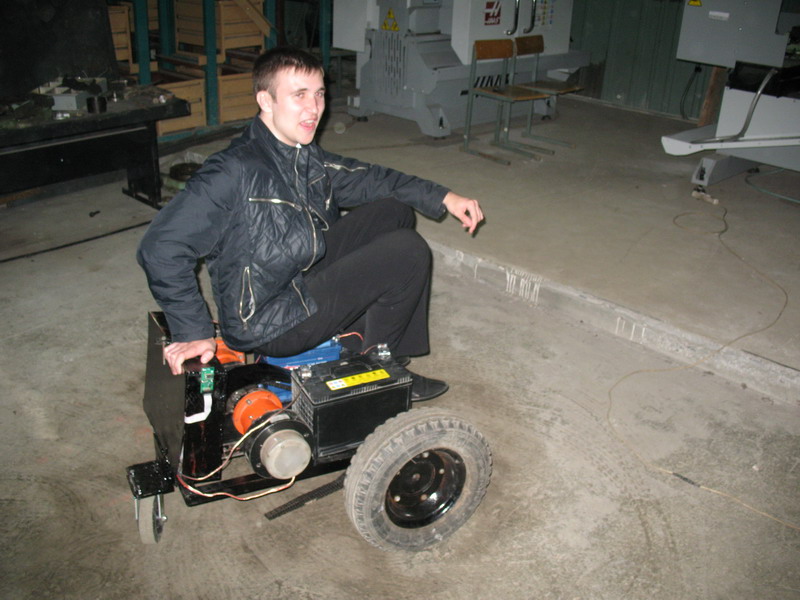

дипломники верхом)))

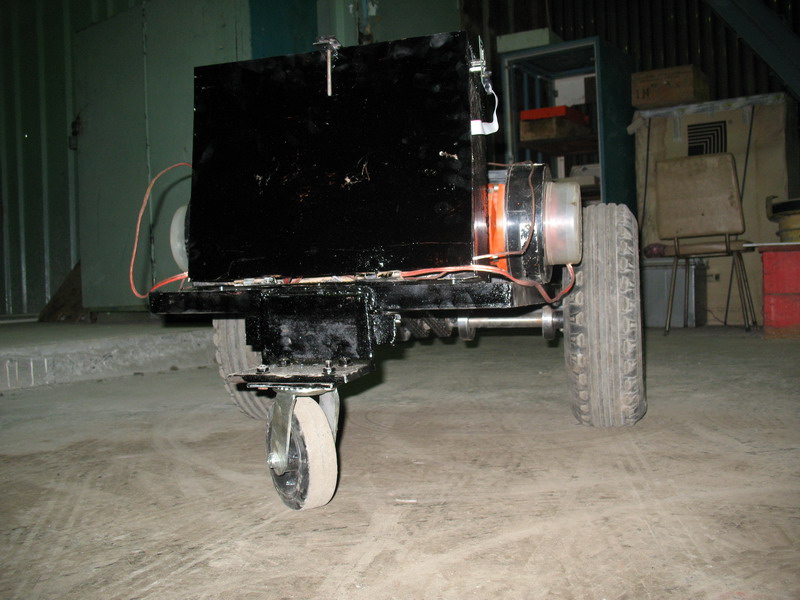

Суровый монстр, только подкатки может две поставить для устойчивости?

устойчивости более чем )) динамика тоже намана.. поднять питание на движки в 2 раза и будет супер )

монстр весит примерно 100кг...
