Вот нашёл в инете 2 схемы. Первая - програматор для ком порта для avr'ов, а вторая универсальный робоконтроллер.
Идея такова- совместить эти две платы и получить робоконтроллер со встроенным isp програматором (подключил к кому, прошил и никаких бутлодеров
не надо. Вот только незадача не могу уже вторые выходные никак совместить выходы двух схем в sprint layout. Может кто из опытных возьмется и поможет доделать?
Выкладываю спринтовский файл. Две схемы в нем уже совмещены, но не разведены их выходы и вход с разъема com-кабеля(что собстенно и нужно сделать).
При разводке желательно чтоб плата получилась как можно более компактной.
Ссылка на сайт сос схемой прогроматора: http://easyelectronics.ru/avr-shag-perv ... mator.html

Добавлено спустя 32 минуты 9 секунд:

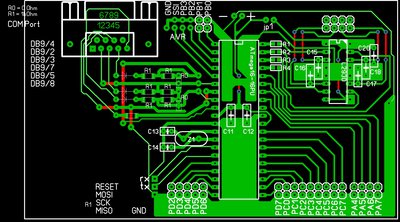

А вот картинка.

Я вот такой забубенил и пользуюсь - http://robozone.su/2008/06/01/universal ... rc-40.html
а стк на плату фигачить чет как то не камильфо ИМХО

Еще как камильфо... млин... заманался... помогите кто-нибудь её закончить сил больше нет.
Просто мне удобно в таком виде, можно фьюзы в любой момент перешить, по любому ком-кабелю.
Наорд и вправду, помогите закончить плз, может кому-то кроме меня еще пригодится.

Добавлено спустя 43 минуты 8 секунд:
Гуру робототехники, откликнитесь пожалуйста.

Добавлено спустя 1 час 40 минут 8 секунд:
Ну что смотреть будем или все-таки кто-нибудь решится помочь?

Мне кажеца проще сделать все отдельным и не парица. имхо.

А что именно не получается? Всё же готово. Объедини контроллер программатор и разъём и усё...

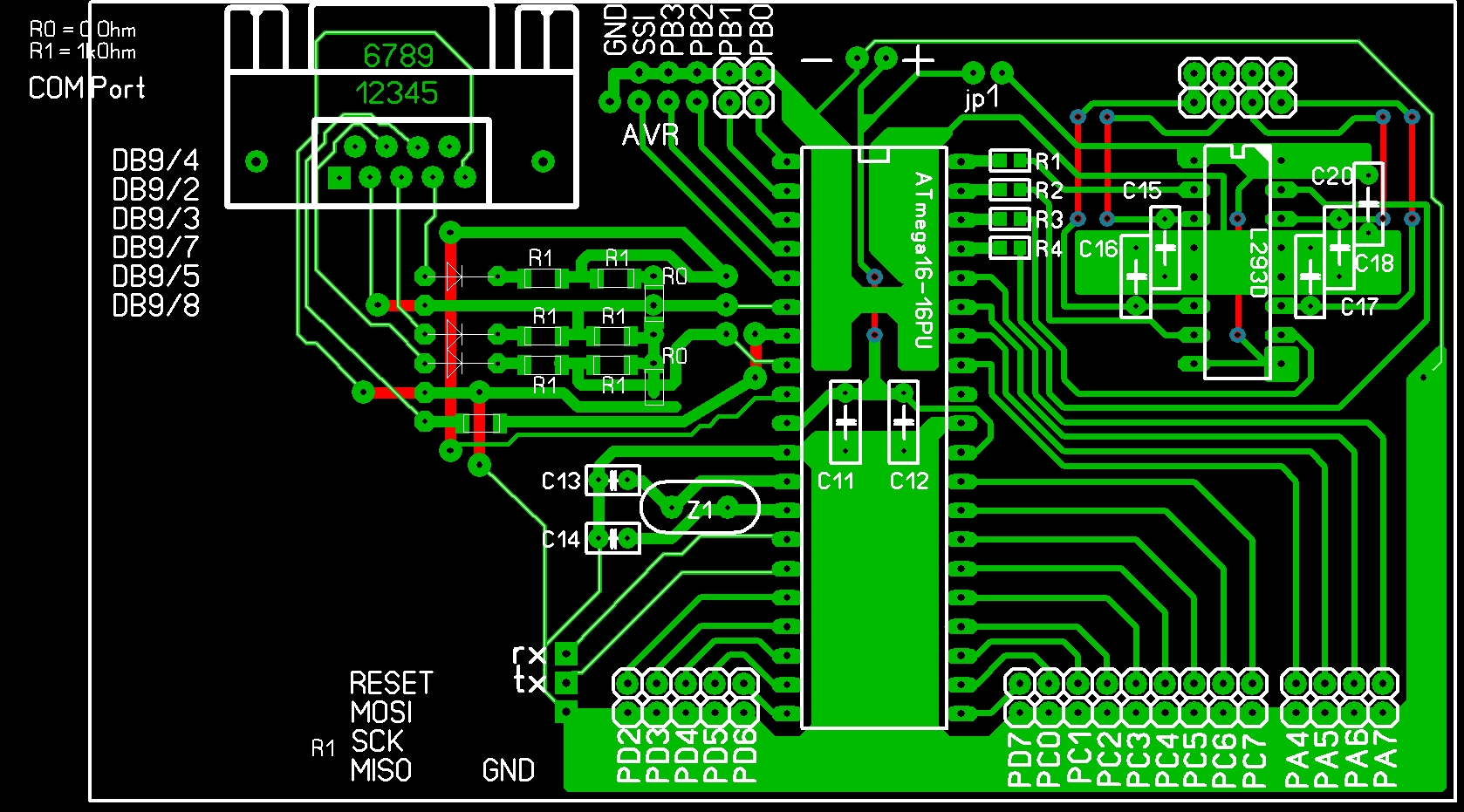

Посмотрите по схеме все ли верно, может я что-то упустил? А то потом плату не охота переделывать.

Добавлено спустя 1 минуту 49 секунд:

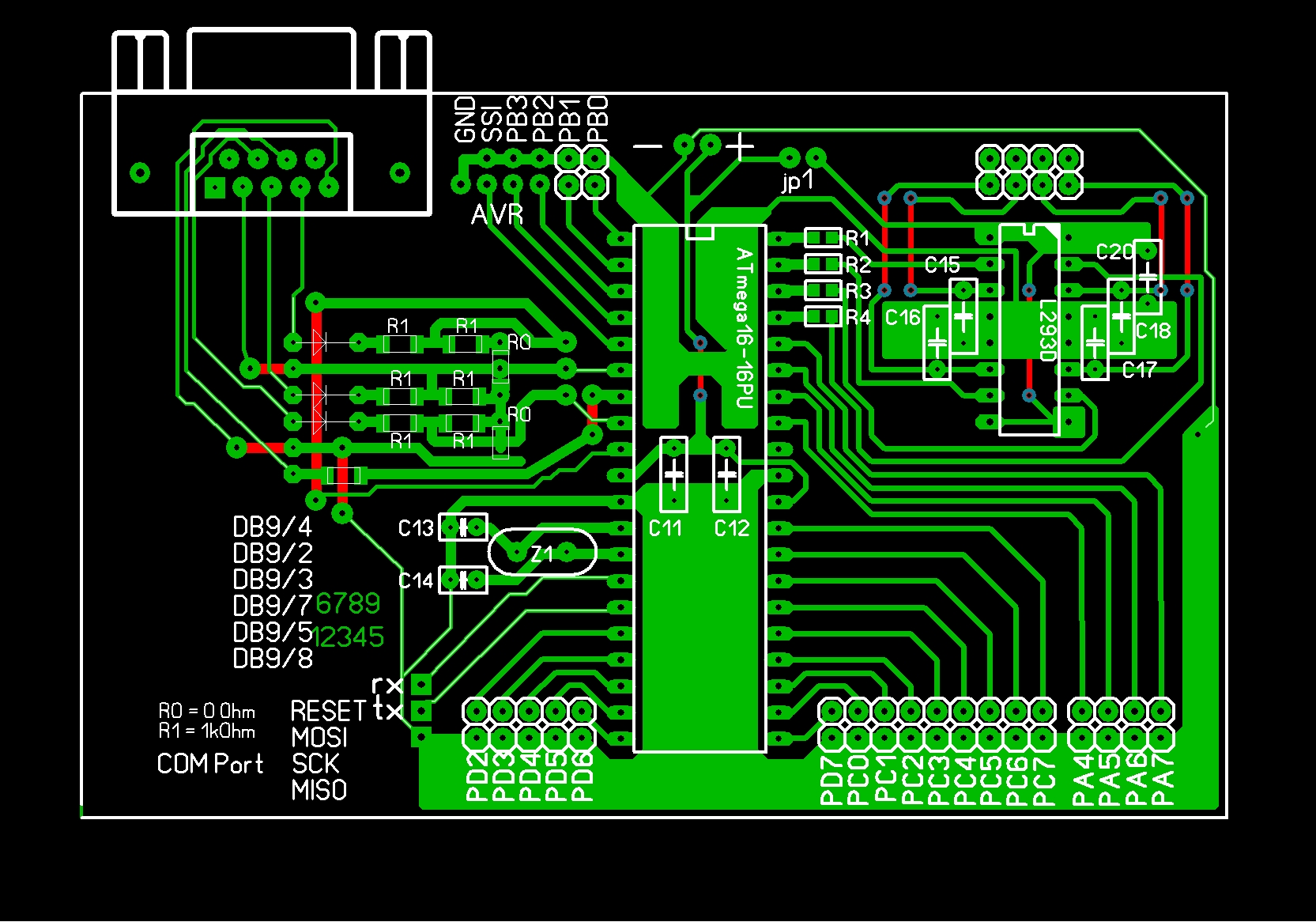

вот

может хотябы не печатку даш а принципиальную схему? Здесь никто не будет проверять по дорожкам.

Принципиальная схема у меня в голове.... а так просто совместил две схемы: програматор для com и универсальный робоконтроллер.

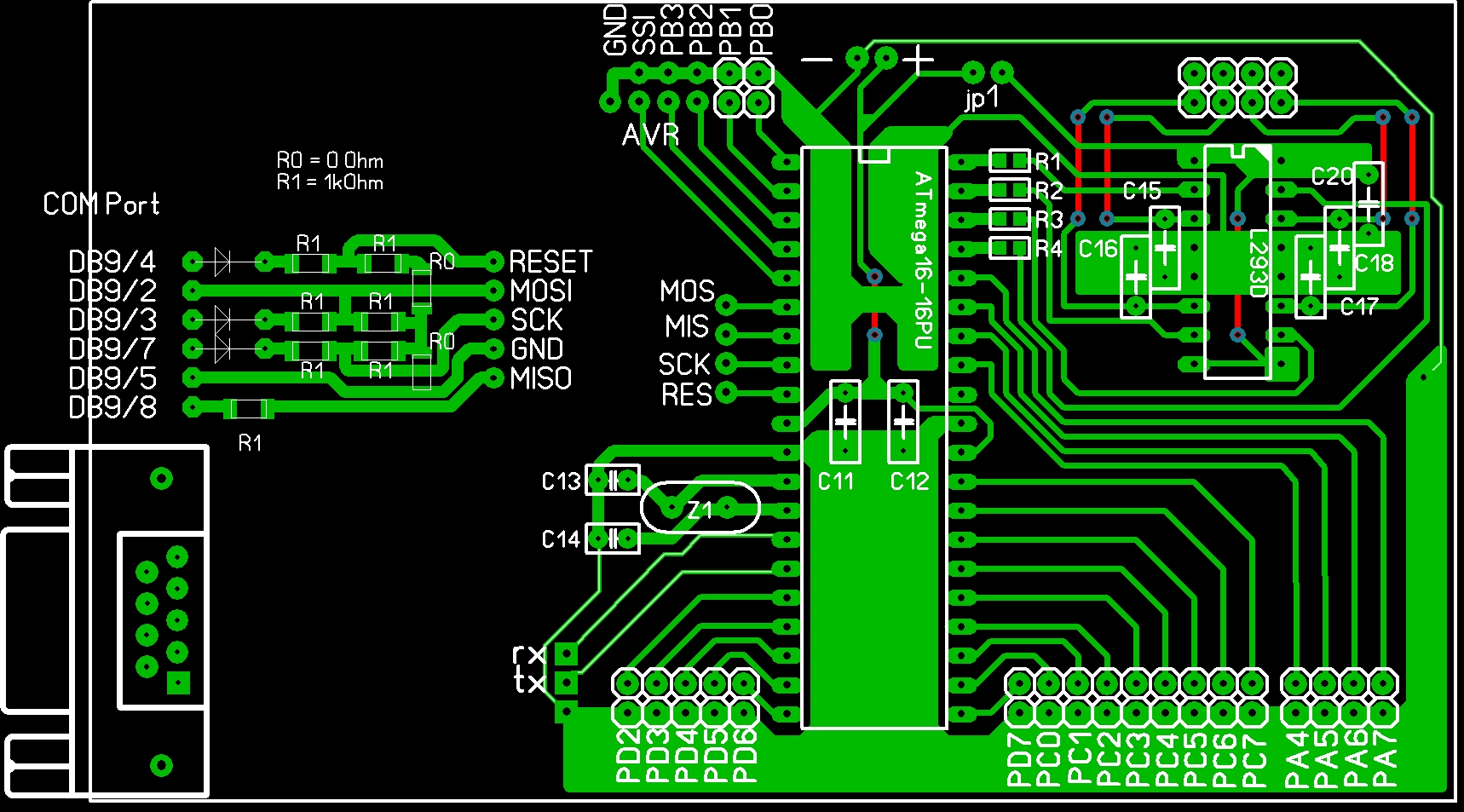

В итоге вот так получилось.

Смысла в этом нет. Плата увеличивается хрен знает на скока. А ради чего? Ты собираешься программировать в полевых условиях? Куда даже самый простецкий программатор не взять?

Раз принципиальной схемы нет - уж извини, ничем помочь не могу. Да я думаю врядли ктонить даже смотреть будет.
