Решил собрать робота на платформе от машинки на радиоуправлении (платформу уже в принципе разобрана, готова для использования - фотки тожа выложу, правдо они с мобилы, поэтому не супер качество) В протеусе схему намутил, со схемой для фотодатчиков я что-то странное намутил, решил схитрить, дабы проще все дело было - я законнектил вместо 4 компараторов один драйвер для управления движками (ваще в протеусе то все работает, хотя в реале схема собрана будет чутка по другому, в протеусе от фотоэлементов кинуты лапки на землю, в реале же надо будет их кидать на плюсик - ща короче выложу текст с прогой, скрин из протеуса, фотки платформы и картинки печатных плат из Lay Out, буду делать всего 3 платы, а то в машинке место мало, если на одной плате все делать то не влезет)
Как думаете левая часть схемы реально работать сможет? (заранее предупрежу - в протеусе все идеально работает)
Итак, поехали, кучка картинок и в конце добавлю текст проги) :

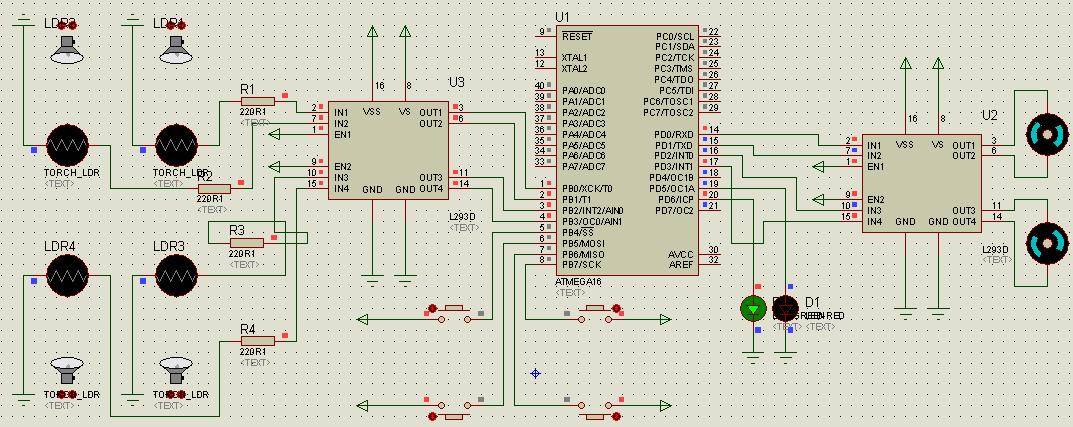

Это скрин из протеуса (фототранзисторы в реале будут подключены к плюсу, так что не обращайте внимания)

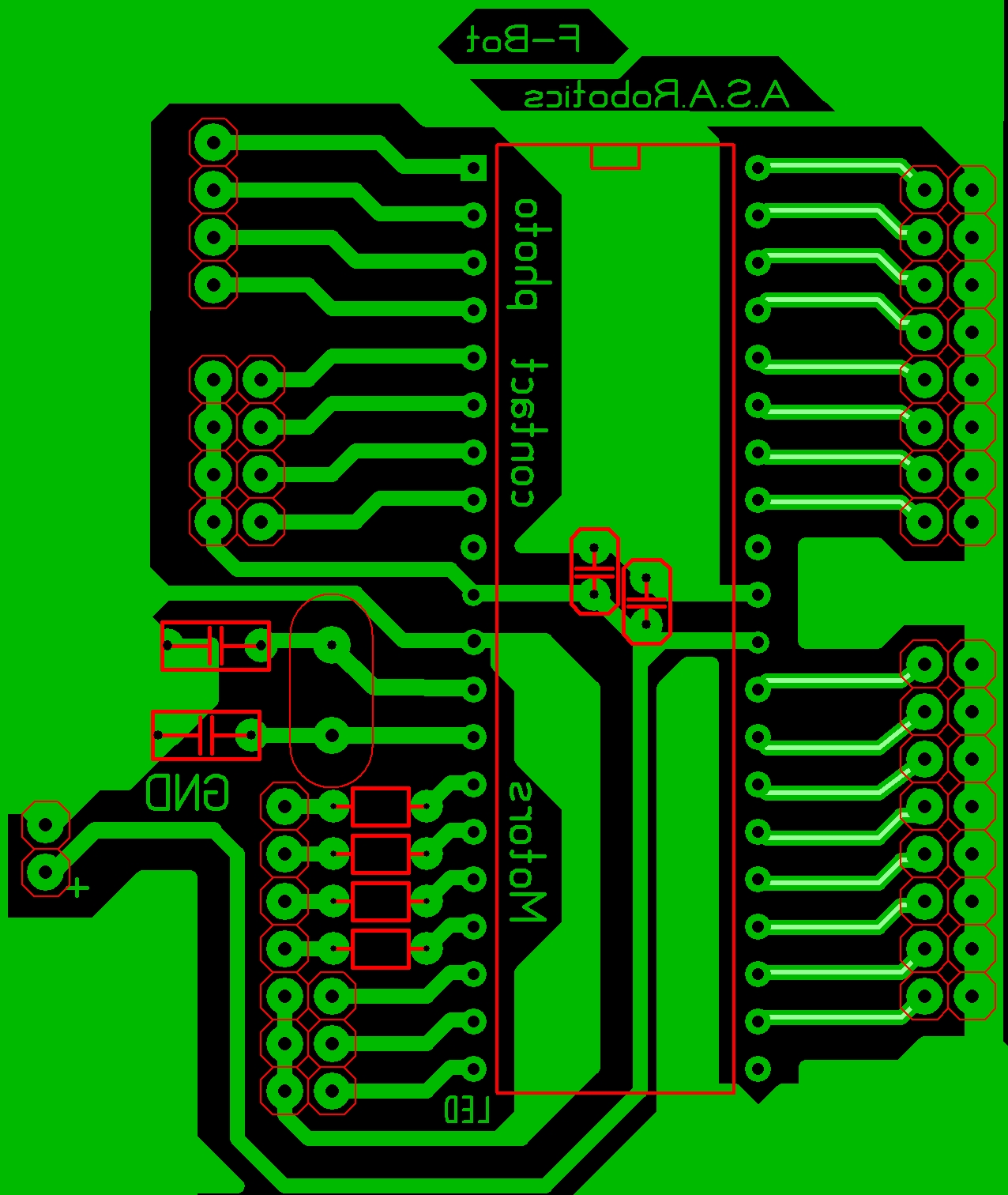

Вот основная плата с мегой16 и контактными датчиками

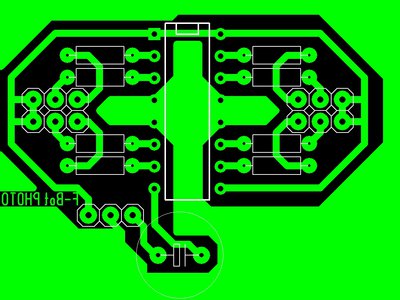

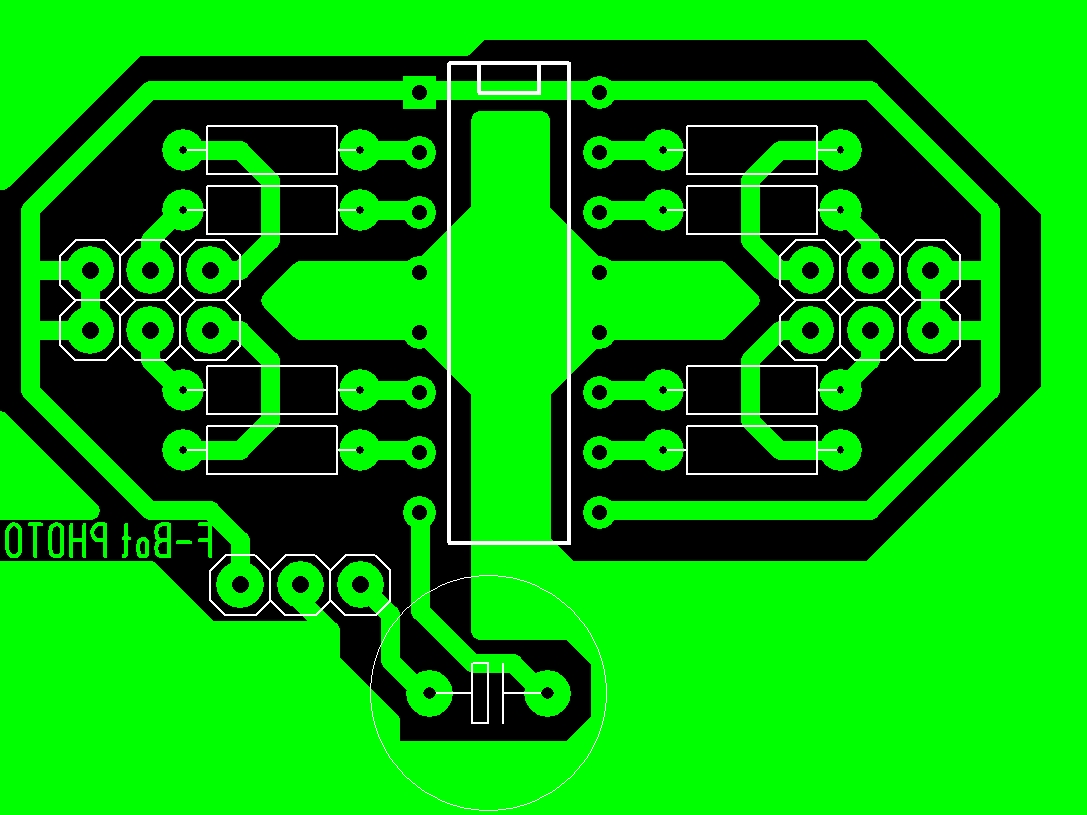

Это плата для фотодатчиков на L293D

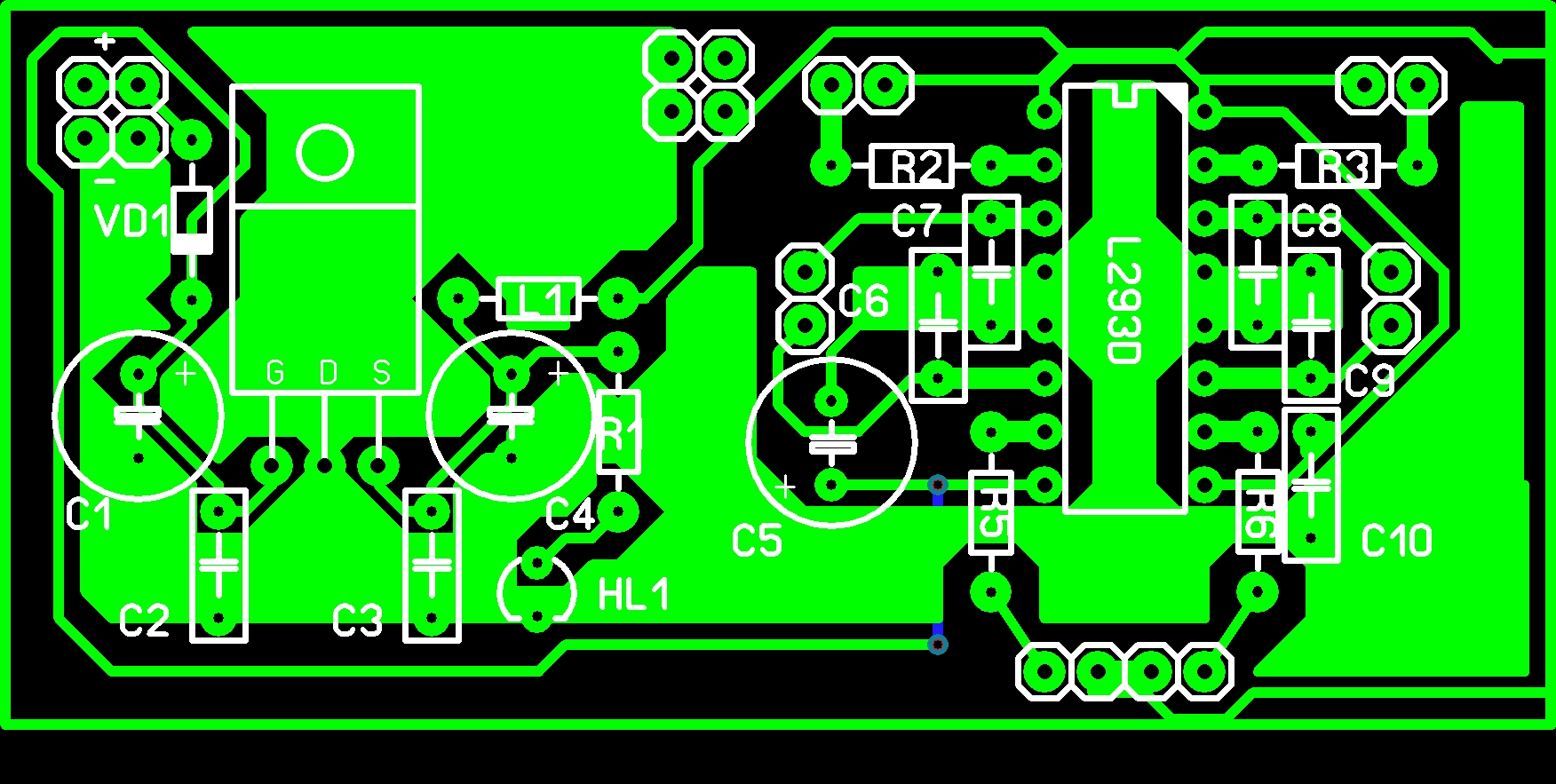

Эту плату для моторов делал Space, но я решил использовать ее

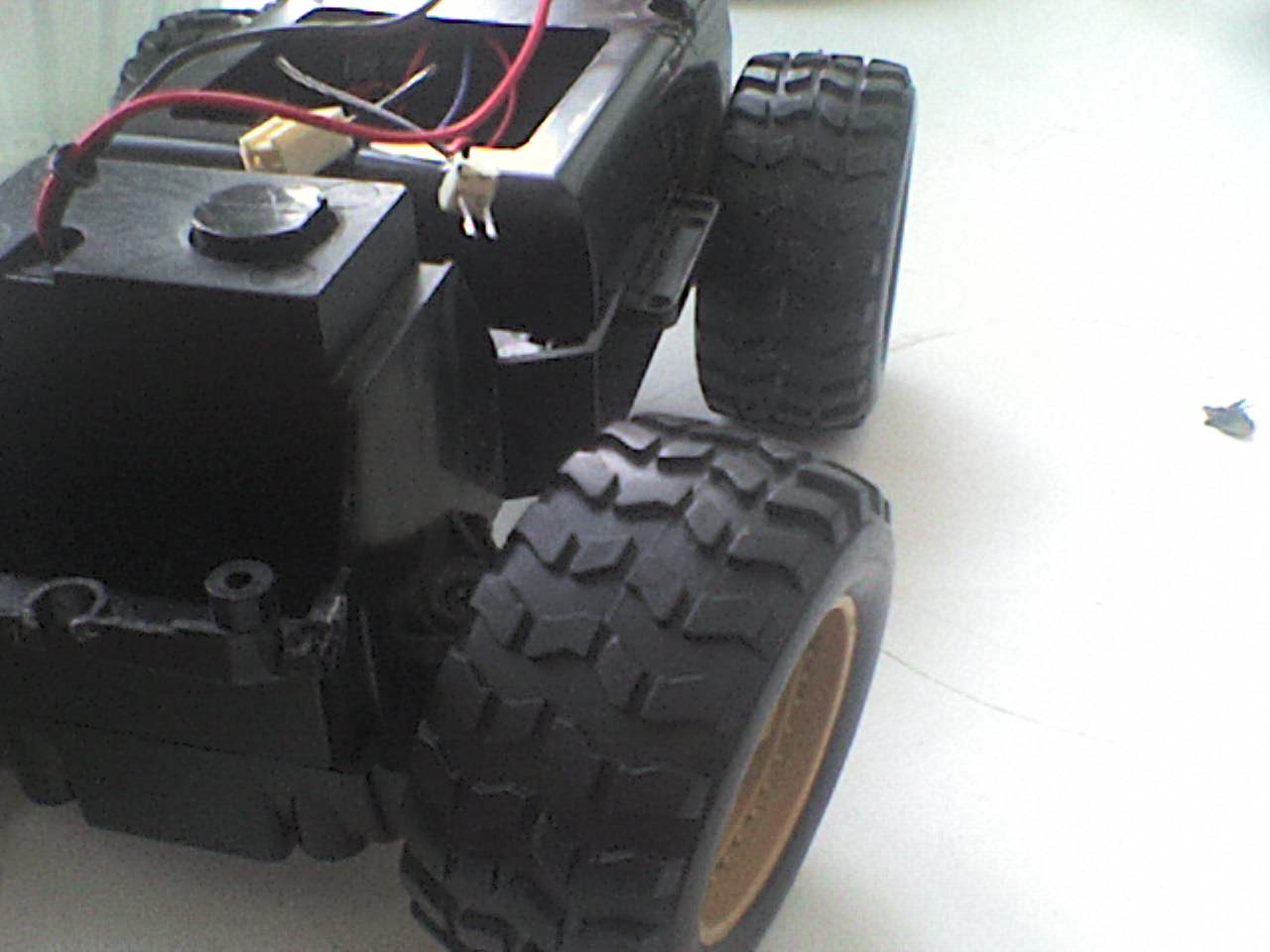

Это платформа F-Bot'a (без верхней крышки)

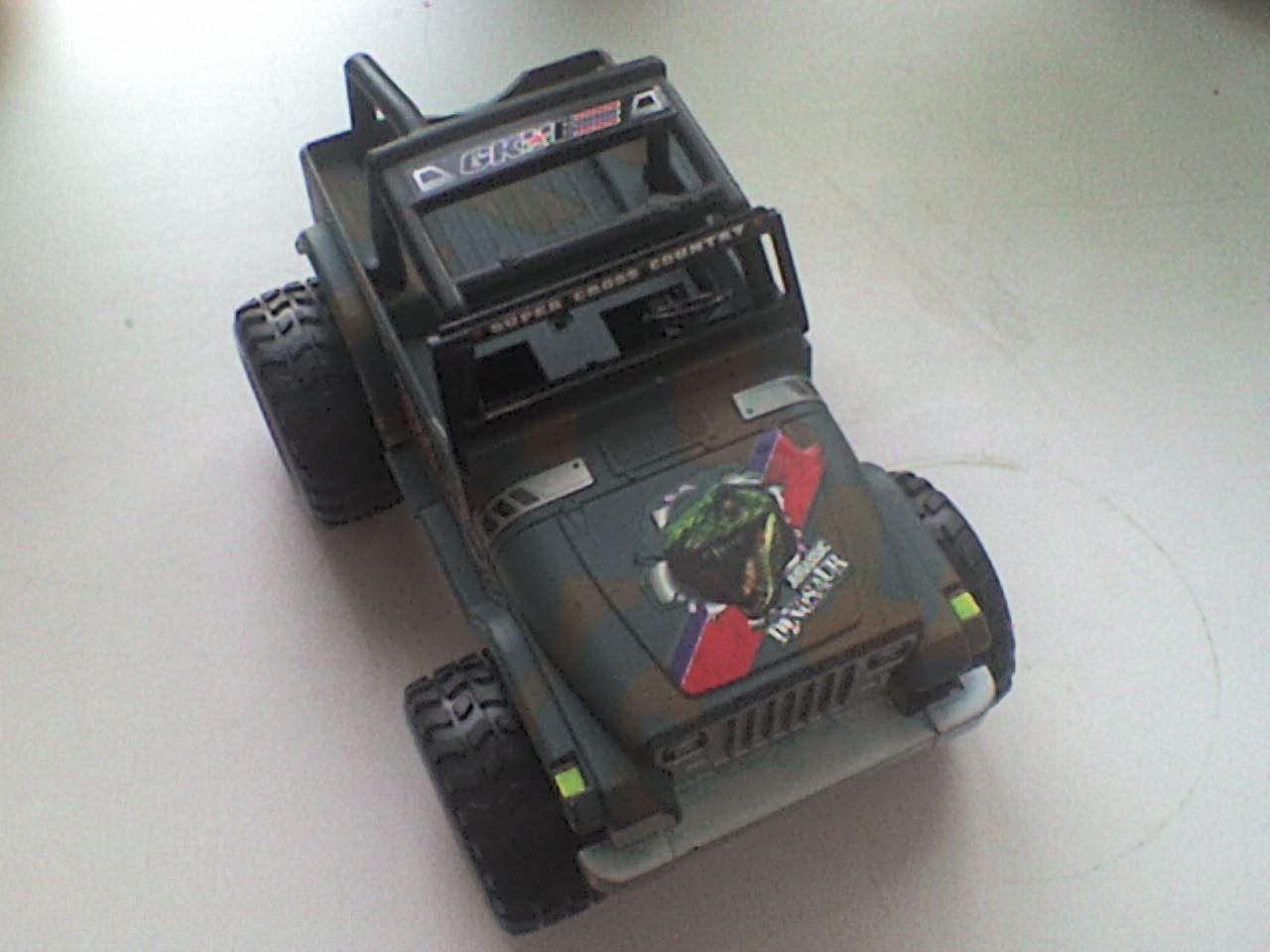

Это таже платформа, но уже с крышкой




F-Bot-Prog.rar

Вот файл с текстом проги (в формате .c)

(2.86 КиБ) Скачиваний: 24

Программа пока еще в разработке, поэтому есть некоторые лишние фрагменты (точнее пока не задействованные)
Ну короч, цените, предлагайте че-нить новое и ругайте миня за мой креатифф с фототранзисторами

Ща короче решил еще по стебу добавить тему такую - на роботе будет 2 светика - красный и зеленый, пускай ими злость и радость выражает, ща прогу дописываю под это дело

Добавлено спустя 2 часа 28 минут 36 секунд:
Все, дописал, в протеусе проверил, так прикольно, ваще
Хотя в реале будет интереснее работать эта прога, когда подключу еще звуковой и ИК датчики, а то в данном положением битсо ап стены это естественно для F-Bot'a, но тем не менее он все равно злитсо когда это происходит, и радуетсо когда находит свет и едит к нему, а вот если бы были еще ИК и звуковые датчики, то тогда он бы по делу злилсо на счет столкновений, его бы стали раздражать долготянущиеся громкие звукиЮ а что ему могло бы нравитсо с помощью этих органов чувств я придумаю позже, но все равно прикольно

Добавлено спустя 4 минуты 8 секунд:
Короче, вот код проги:

Не забудьте читать комменты

блин, нельзя стока кода пихать сплошным текстом

давай нафиг удаляй эти простыни и выкладывай файлы с листингом

Мур, зато он сам во всём разбирался и писал сам свою программу. И пускай она такая длиная зато САМ. А дальше когда изучит по лучше, то и программы у него меньше будут

но вместе с этим есть минимальные правила публикации сообщений
и ТАК некрасиво делать нельзя!

Молодец!!! Классная штука!

Еще спикер добавь и супер будет..пипикает быстро-радость..пипикает медленно -злость)) или ваще звуки записать но эт уже над будет карту памяти приделывать... а еще пропустить через одну прогу чтоб голос робота был

Короч, простыни эти все убрал, прогу запихал в файлик)

Ну ладно, с этим разобрались, что еще предложите добавить к характеру опираясь на то, что уже умеет робот (ну и какие датчики у него пока есть) ?

AsonD писал(а):Ну ладно, с этим разобрались, что еще предложите добавить к характеру опираясь на то, что уже умеет робот (ну и какие датчики у него пока есть) ?

динамиги ..записать на карту звуки и проигрывать их...

И хекс мне дай.....

Если я и долбал себе моск кодингом для написания этой проги (а я как бы еще новичок), то это не значит что я профи, я даже не представляю как это делать, хотя чувствую я на робофоруме тема по эту душу где валяетсо, могет знает кто где она? (искать лень)

Добавлено спустя 48 минут 39 секунд:
Ну на тебе hex , может еще и файл протеуса попросишь?

ты прост просто файл протеуса выложил с сишкой ток

Так, у миня есть очень важный вопрос, очень очень важный - как сделать так, чтобы робот после выключения запоминал бы все значения переменных и тому подобного, короче того, что было до выключения?!

ну это просто, просто объяви переменные таким образом, и они будут храниться в энерго независимой памяти eeprom, вот только писать туда часто не надо, иначе ресурс закончится быстро всего 100 000 раз записать можно.

Код: Выделить всё • Развернуть

eeprom unsigned char last_number_of_test=0;
eeprom unsigned char last_number_of_test_stat =0;
eeprom unsigned char last_number_of_test_dinam=0;

Благодарю
Буду вторую прогу пытатсо писать на основе этой, для этой же платфрмы, хочу научить робота запоминать местоположение препятствий по контактным датчикам и записывать их во многомерный массив, потом по ним ориентироватсо как по карте... (для записи юзать обычные переменные, а перед выключением мона записывать данные в eeprom)

Добавлено спустя 1 час 19 минут 27 секунд:
Не... это мутновато как-то, лучше для начала научу его по такому алгоритму зарядник искать =)
