TTUUPPOO » 02 авг 2008, 00:02
Идея в минимализме простоте надежности...
Цель веб-Тир в подвале 4х6Х2.5 м...
т.к. круговую оборону держать не нужно,
а перед нами сектор 4-3м высотой 2.5м на расстоянии менее 6м,
И нужно устройство с поворотом градусов на 30-35
по горизонтали и вертикали, с несущей массой 2.5-3 кг.

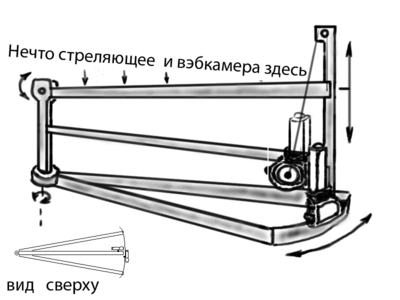

Представляется такое поворотное устройство:
Станина:
Два уголка 50см и сектор длиной 35см (радиус сектора 50см)
скрепляются межсобой образуя треугольник,
в вершину устанавливаем подвижную ось 20см
Средняя часть:
Т образная часть длина50см ширина 30см, неподвижно крепится с одной стороны к оси треугольника
на высоту 10см с другой стороны крепим 2 моторчика от стеклоподъемников,
таким образом, чтобы один из них, своим валом ездил бы по ребру сектора треугольника,
обеспечивая повороты по горизонтали, а другой перпендикулярно к нему.
Верхняя часть:
Несущяя на себе нечто стреляющее и вэбкамеру 50см, с одной стороны крепится к верхушке оси
треугольника, подвижно по вертикали, с другой стороны за нить, пропущенную через колесико в
верхней точке Т-образной средней части и закрепленную на валу второго стеклоподъемника,
обеспечивая повороты по вертикали.
Прошу высказаться по данной конструкции, достоинства - недостатки, улучшения...
Валы у стеклоподъемников меняются с квадратов на круглые естественно,
скорость (пробы показали) приемлема, редукторы не нужны...
