$ilent писал(а):

MegaBIZON писал(а):Я бы написал чё про схему твою, но никак не пойму, зачем там косяк диодов Просто не знаю...
Вот и молчу

Чтобы ток самоиндукции в момент выключения двигателя не спалил транзисторы...

Вот вот.

Поставил по совету Мура (ударение на первый слог ) вместо фотодиодов в Proteusе переменные резисторы - работает. Нада будет попробывать собрать на L298 и фотодиодах и маленьким моторчиком порулить.

[off]я так тсопы симулировал =)
подключал кнопки и тыкал их
чтоб проверить как МК моторами рулить будет =)[/off]

Так ТСОПы же вроде есть в базе? Или они не интерактивные?

$ilent писал(а):

MegaBIZON писал(а):Я бы написал чё про схему твою, но никак не пойму, зачем там косяк диодов Просто не знаю...
Вот и молчу

Чтобы ток самоиндукции в момент выключения двигателя не спалил транзисторы...

Хе... Понял
Ну тада да, всё вроде правильно...

Вот модель для протеуса на переменниках.

А вообще вчера по телеку видел на выставке солнечный гелиоколектор. Китаезы выпускают.  Представляет собой термос тока без дна. Трубка с двойными стенками, между стенками вакуум. На внутренней трубке спецпокрытие, которое поглащает солнечное тепло, а наружная трубка препятствует отдаче полученного тепла излучением. Дядька говорит что вот я держу типа трубку, а у нее на внутренней поверхности 200 градусов. Заливает туда воду и она кипеть начинает. Тока фирма которая у нас в Одессе этим занимается сайта своего не имеет, поэтому цены ХЗ. А в нете искать ломает. Такая установка установленная на крыше может давать до 100 л кипятка в сутки, говорят что даже зимой работает если солнце есть, тока что то я не верю.

а нахрена трубкой то??
зеркалами то удобней в одно место фокусировать
и как он в трубку воду заливает чтоб закипела если она трубка без дна ???

Ну дык там наверное не трубка, а колба, к которой шланги подключаются

а всё понял
стормозил просто
там внутри вода течёт а свет поглащается спец покрытием которое снаружи внутренней трубки =)

Myp писал(а):а всё понял
стормозил просто
там внутри вода течёт а свет поглащается спец покрытием которое снаружи внутренней трубки =)

Вот-вот. Тока таких трубок в одной установке штук 20 и в длину они 1,5 метра.

Этавот кто-нибудь смотрел мой файл к протеусу? Там номиналы ресторов по 100Ом на базу не мало? И еще если фотодиод ставить на базу вместо переменного резистора, то последовательно тоже нада резистор?

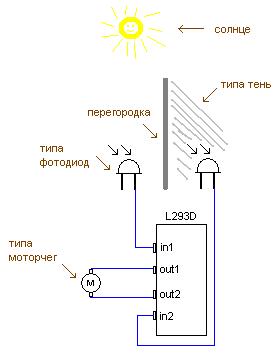

Если исчо итересно, то вот такая схемка (главное принцип).
В принципе это тоже самое о чем говорил MegaBIZON
- Овеликий гуру! Да снизайдет...
Извините - это так, наболело

Конечно L293D эту байду не потянет, надо собирать мост на транзюках.
Просто микросхему нарисовать проще чем кучу транзюков

О оно это самое дерево. Оно круто нада попробывать. Правда у нас жара +33 в тени. Так что пока на солнце можно не наводить

А у нас +38 (тоже в тени)  :wink:
Рад если дайствительно пригодится
К стати если примастрячить еще один двигатель, то можно не только поворачивать, но и наклонять. Чтобы, ну полный перпендыкуляр!! к солнцу  :)  И будет вам щасье  :D

Ну я так и хотел чтобы два движка от стеклоподъемников ВАЗ.

Ну и всё! Стафь еще два светодиода, только перегородку горизонтально, и суперсистема супернаведения готова  :)
К стати тогда можно и LD'ху заюзать, только на выходы танзисторы помощнее, да хоть реле...
Сорри. Че-то меня понесло.. вы итак это лучше меня знаете..

Короче что знал фсё выдал  :)  (такая вот находка для шпийона)
