l293
нету такой простейшей распространённой штуки в протеусе
чё делать???
мне нужно аж 2 такие козявки в проект запихать

поискал в нете чёто вобще не нашёл где  можно пошукать неофициальные модели для протеуса

ЗЫ
вроде не в тему
хз в какой раздел вопрос совать

Я думал, это тока я найти его там не сумел...

хех
у меня 2 штуки таких
хочу их в симулятор добавить чтоб всё типтоп было, моторчики крутились...
а  тут такая засада

если вам просто "чтоб мотор крутился" то поставьте операционники типа lm358  и в моторе сопротивление увеличте. т.е. все в масштабе будет - можно и ОС по току в моторах скорректироовать.

не не катит
у них ножек не стока скок надо...
яж хочу потом красиво развести, эх придёцца обойтись

вобще мотор в протеусе  просто так на ногу можно повесить=) прикольно

дак если развести то возьми что угодно в нужном корпусе.

а если моделировать то сколько нужно lm358 или счетверенные.

развести я и руками могу подрисовать чё надо симулировать тоже не принципиально
просто хочеться чтоб всё путём было=)


а такой вопрос
я могу симулировать эту бяку? модель l293 сделать.
сделать корпус и запихать внутрь 4 ОУ

ктонить в курсе как это дело делаеццо??

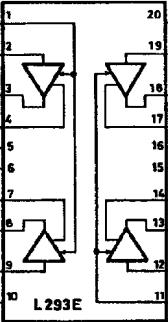

я так смотрю на картинку ничё сложного вроде внутри нету...

можно конечно в хелпе есть и на казусе досикус выкладывал как - вроде в большой теме по протеусу.

меня тоже мучает подобный вопрос  :(
если у кого появятся наработки
отпишитись ПОЖАЛУЙСТА!!!

может в новом есть ?

Proteus 7.1 sp0 - DEMO

downloads.labcenter.co.uk/prodemo.exe

ну вот 123avr наверно уже скачал...
посмотрел...
и нам наверно скажет
ато трафик то он не ризиновый
качать протеус шоб узнать присутствие в нем модели l293 это галяк

Ага... а когда к нему появится лекарство, на офсайте будет уже новая версия, и народ будет плакать:    а где ж скачать версию под лекарство...

короче ну всех нафик вечером попытаюсь сам модельку сбацать...

вощем так
сижу
пытаюсь сымитировать эту бяку
непонимаю как работет ОУ

в протеусе у него 5 ножек +- две боковых  и выход

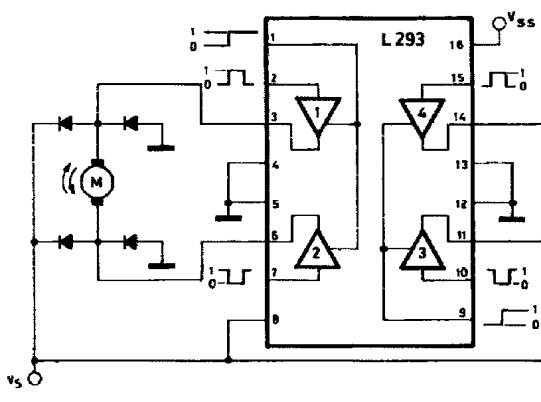

а тут в блок схеме всего 3 вывода нарисовано вход выход и боковая

ну минус это ясно, цепляем на массу
выход тоже ясно куда
шим видимо податься на ту ногу у которой  +нарисован(ну если нога с минусом занята землёй  то ничё больше не остаётся?)
а на какую из 2х боковых ног подавать сигнал enable?

чёто мои рассуждения невызывают у меня доверия
чё делать

Возможно так будет работать:

На минус "-" всех ОУ подай 2.5 вольта через диод шоттки bat54 типа. И вывод 1 через такие диоды к входам "-" усилителя 1 и 2.  "-" и "+" всех ОУ заземли резисторами 22 кОм

"+" всех ОУ это входы.

Хорошо бы найти модель ОУ на 1-3 Ампера.

Если LM358 то :

Выходы ОУ нужно подать на бызы 2х транзисторов TIP npn и pnp  на 2-5 ампер. два эмитера пары образуют выход микрухи.  коллекторы к земле и общему питанию модели и ОУ.

Питание модели подключить через батарейку 1 вольт минусом к  выводу 16.
