Нет, меня это не особо волнует, просто этот проект показывает, что люди со своими дунями обычно не тем занимаются. Надо делать не бездушные станки, а более экстравагантные вещи.

Сейчас вот задумываюсь о stm32-grbl+lcd_ts+sd+jog. Но это пока сны - есть чем другим заниматься.

Я тоже долго носился с идеей размещения маленького дисплея на пульте, а потом подошел к вопросу более радикально : матрица от третьего айпада, скалер для нее с ebay и выпиленный на станке корпус из алюминия.

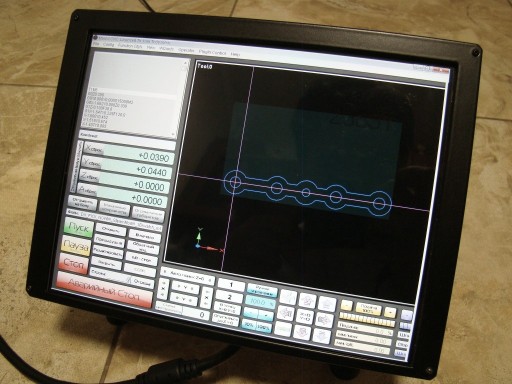

В итоге, прямо передо мной теперь есть компактный 9,7" монитор с человеческим разрешением 1024х768, на который выводятся не только координаты (как это было бы в пульте), но и весь интерфейс управления станком.

ALS писал(а): просто этот проект показывает, что люди со своими дунями обычно не тем занимаются.

Я дуни тыкаю везде, код пишу на си под gcc. Wot primer:

ALS писал(а):Я тоже долго носился с идеей размещения маленького дисплея на пульте

Не, монитор на пульте не прикольно - хочу полнноценные 10-12 дюймов с тачскрином и отдельно стоящим на самом станке джоем или переключателем(если для токарника).

ALS писал(а):В итоге, прямо передо мной теперь есть компактный 9,7" монитор с человеческим разрешением 1024х768, на который выводятся не только координаты (как это было бы в пульте), но и весь интерфейс управления станком.

А фотку можно?

согласен! поделитесь фотками как вы работаете со станком чтобы удобно было!?

из комплеткующих я уже почти всё что нужно получил, остались муфты, остановился на варианте ноут с lpt + LinuxCNC
можно сказать это самое лёгкое, а вот как дальше со всем этим жить пока непонятно, очень пугает что лимбов не будет и всё нужно будет делать только через программу

я уже продумываю цетроискатель и датчик касания, а так же непонятно как дырки сверлить, я раньше рукой чувствовал "идёт-не идёт" сверло, и с какой силой давить нужно, а станок же этого не понимает, как быть?

конструкция на данный момент:
стол proxxon KT150
три мотора nema 23
китайски драйвер шаговых моторов на 4ре оси, плюс встроенный шим контроллер для шпинделя
ноут toshiba tecra 2005го годв выпуска , воткнул последнюю стабильную ubuntu, одно ядро - очень непривычно
linuxCNC из git.

зы Linuxcnc или что то другое не принципиально, как вообще работают с cnc станками когда нужно отверстие просверлить? как указыкают в каком именно месте сверлить? как определяют с какой силой/скоростью это делать?

linvinus писал(а):очень пугает что лимбов не будет и всё нужно будет делать только через программу

И не говори - ситуация хреновая.
Порой пару раз ручкой крутануть быстрей. С прилепленными шаговиками лимбы мало чем помогут, если их(шаговики), конечно, не отводить в сторонку.

Добавлено спустя 4 минуты 23 секунды:

linvinus писал(а):а так же непонятно как дырки сверлить, я раньше рукой чувствовал "идёт-не идёт" сверло, и с какой силой давить нужно, а станок же этого не понимает, как быть?

Испытательная заготовка и пол жменьки свёрлышек спасёт отца русской демократии. А вообще, стандарты всякие есть(я ими не пользуюсь).

ilalexey писал(а):А фотку можно?

Я чуть позже создам тему в блогах и буду туда скидывать все мелкие работы длиной в "три вечера". Так, наверное, будет более корректно, чем постить по всему робо-форуму вещи, к роботам не относящиеся :)

Испытательная заготовка и пол жменьки свёрлышек спасёт отца русской демократии.

так наши прадеды ещё делали, а что разве какой нибудь сенсор давления прикрутить нельзя?

например поставить на ось Z такой сенсор http://www.ebay.com/itm/Force-Sensitive ... 0829932642

от 100г до 10кг
вот только как это с G-кодами увязать?

ALS будем ждать, только не затягивай тут народ неприхотливый можно фоткать на телефон и сразу выкладывать

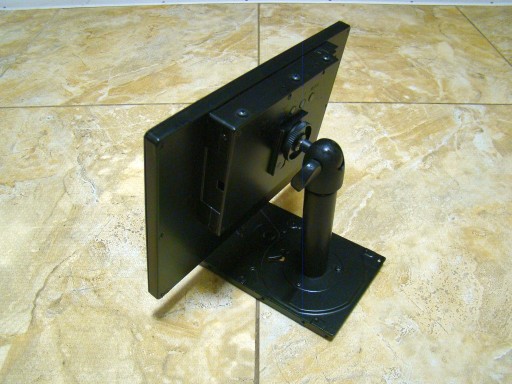

Ок, это уже собранный и покрашенный :

ALS писал(а):Я чуть позже создам тему

Ок. Табуретка в первом ряду чур моя!

linvinus писал(а):неприхотливый

Скорее не терпеливый

linvinus писал(а):разве какой нибудь сенсор давления прикрутить нельзя?

Да фиг его знает. Победитовые центровки у меня при минимальном давлении заламывает. Наверно патрон китайский эксцентрик ещё тот. В ручном режиме проходит.
У меня помимо самих направляющих оси ещё и пиноль. Так что выкручиваюсь кое как. При сверловке, в коде ставлю паузы.

про паузы я тоже подумал, можно и не паузы а выжидать какой нибудь сигнал, в общем нужно думать,
странно всё это, в шуруповёрте давно можно выставить на сколько ньютонов затягивать болты, по идее тоже самое.

ALS, экран сенсорный? как совмещаешь заготовку и виртуальную деталь?

Нет, экран простой, без тача.
Но фрезер же управляется с компа и это ж стандартные опции Mach-а : сначала надо "вручную" подвести фрезу к нужному месту на заготовке, опустить ее до соприкосновения с поверхностью (тут разные способы, кто бумажку подклядывает, кто специальный сенсор использует). Затем в интерфейсе три клика мышкой присваивают нули текущему положению фрезы.
Все, дальше программа режет заготовку от этого места.

---
Тему про монитор уже пишу, там много фоток, чуть позже кину сюда ссылку.

а вручную подводят уже с установленной фрезой? сломать не страшно?
может вопрос наивный, но мне пока непонятно, видел сенсоры касания, но там сначала ищут поверхность сенсором потом меняют инструмент и только затем вытачивают.

Подводку фрезы вручную можно (нужно) делать на минимальной скорости.
Нет, ни разу не ломал.
Запарывал фрезы только поначалу, уже во время работы, когда неправильно выставлял в УП глубину врезания.
Да, touch-probe (сенсор касания) - то, что надо.
Но у меня хоббийный станок, поэтому пока обхожусь без него.

Монитор - post365381.html#p365381
