Поломался у ребёнка игрушечный телефон, потом на нас рухнула реклама какого-то дебильного медвежонка с кнопками.
А я подумал, что прикольные клавиатуры под картинку для детских игрушек можно делать на коленке.
Собственно это ещё более упрощённый вариант той клавы, что я на фенобота ставил.

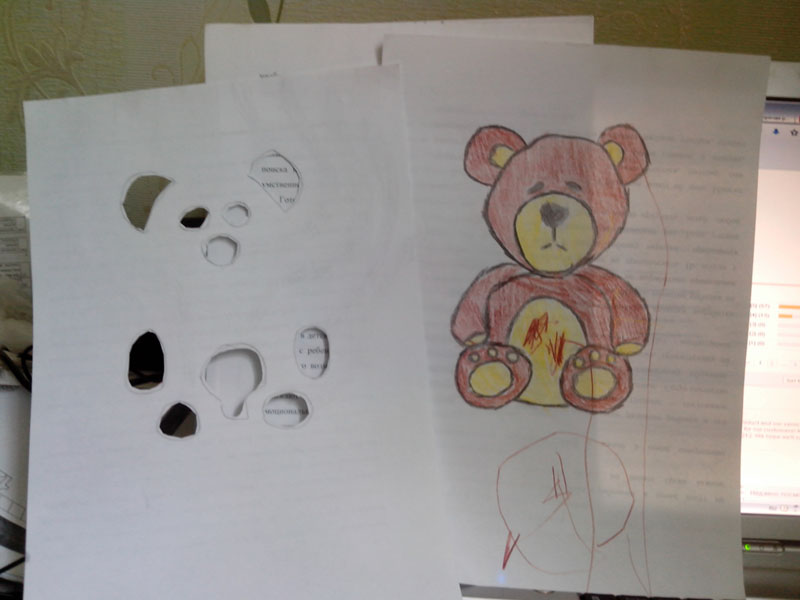

Рисуем картинку (каракули - ребёнок помогал ).

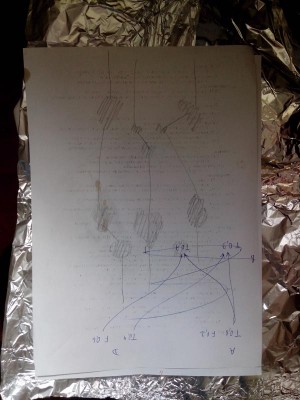

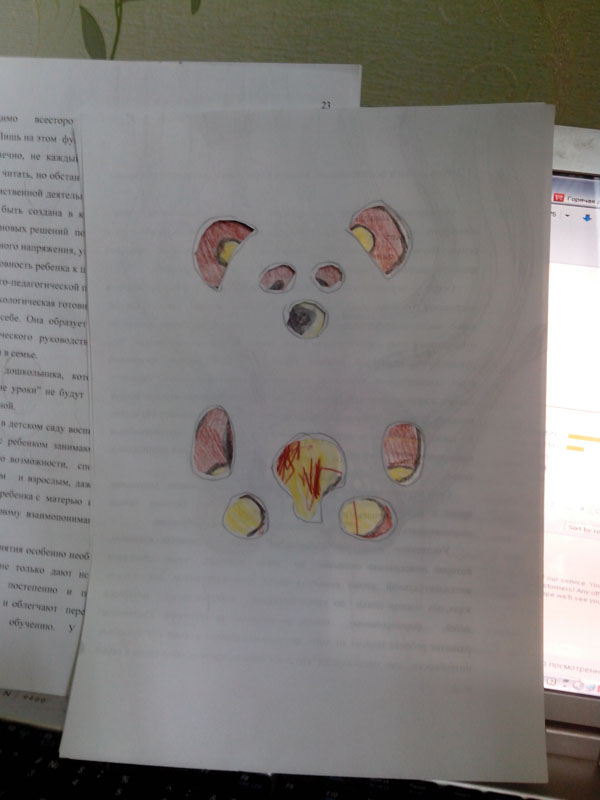

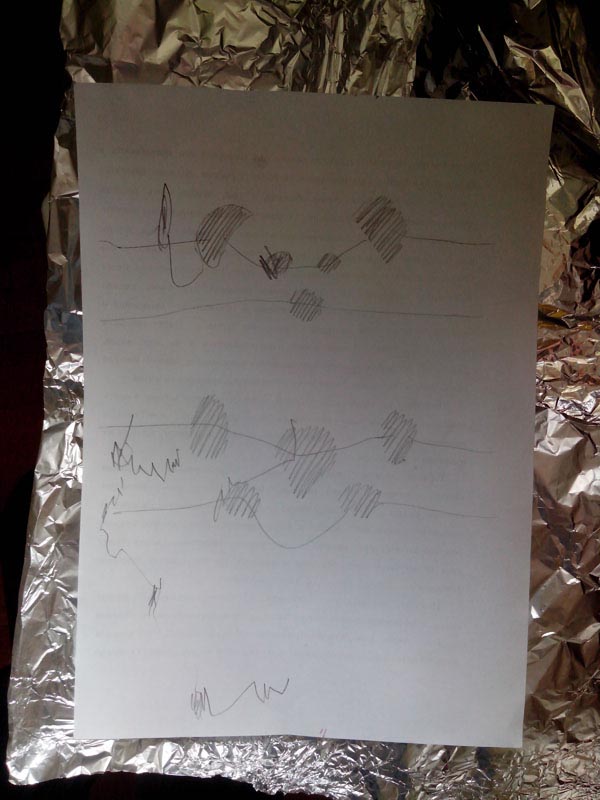

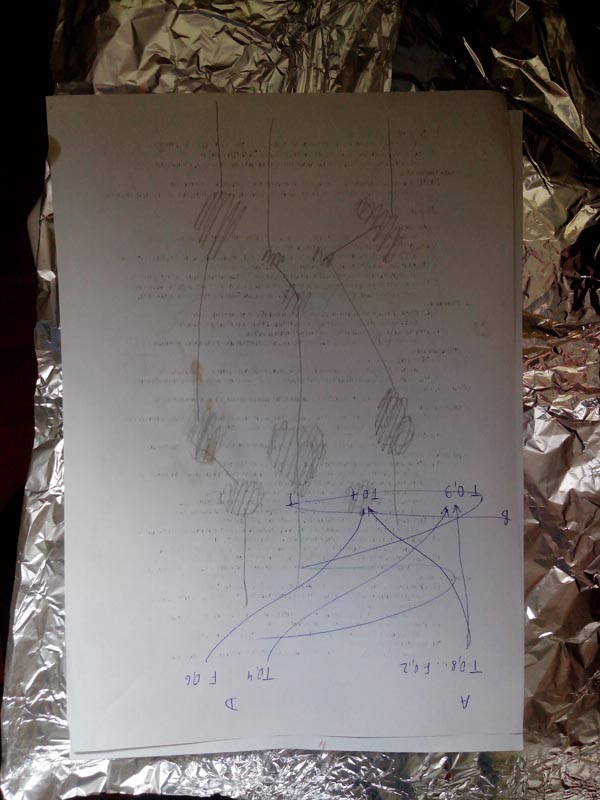

Накладываем листок, отмечаем и прорезаем места будущих кнопок. В данном случае - уши, глаза, нос, лапы, живот.

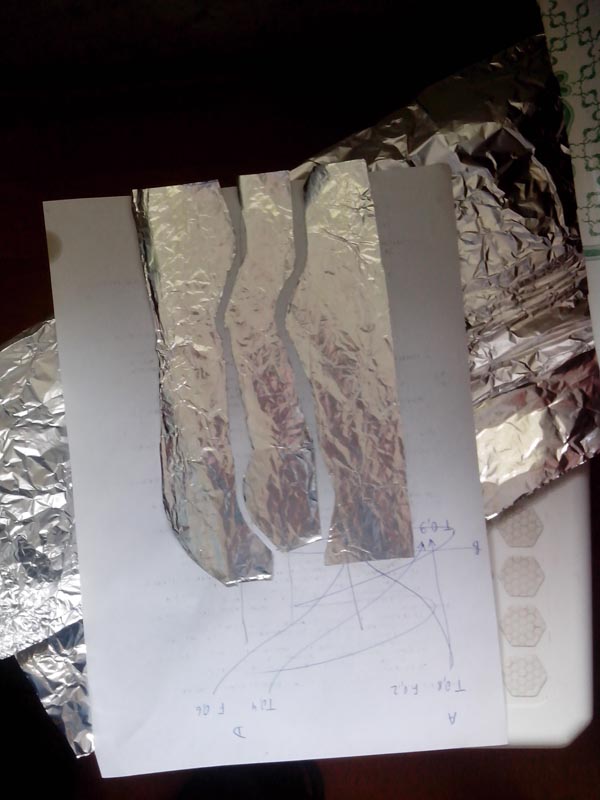

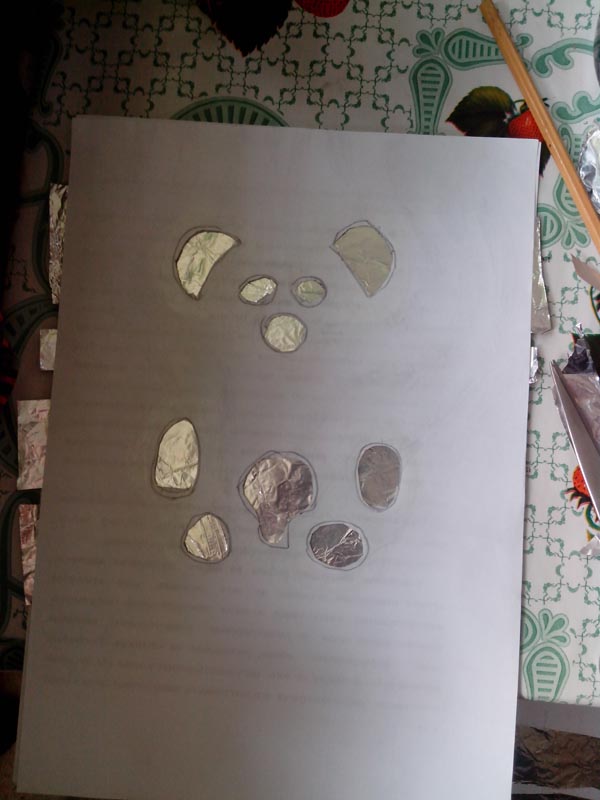

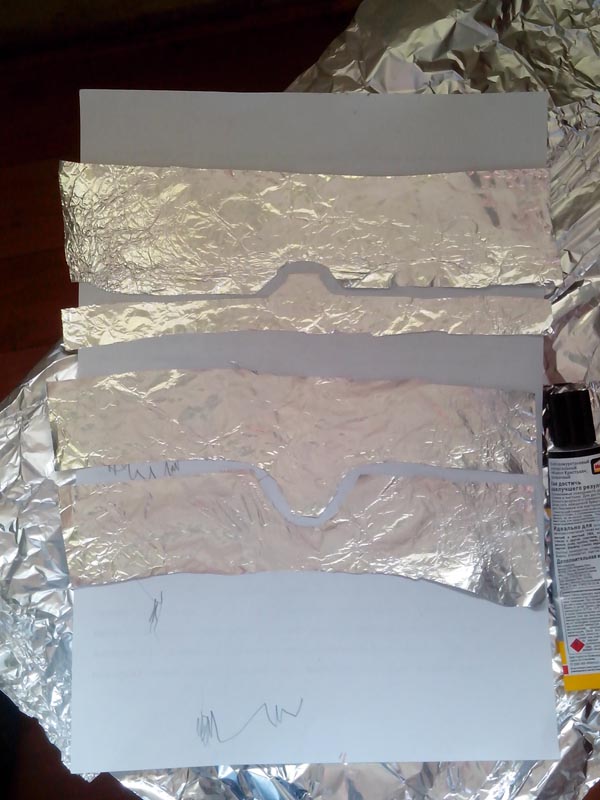

Полученный "бутерброд" проверяем - работает.

А вот что дальше - я пока не знаю
По идее под каждую кнопку надо звуковой трек, как это обычно в игрушках и делается. И вот тут у арджунки - траблы
Памяти-то там с гулькин хвост

есть смысл смотреть в сторону подключения SD
гуглите "arduino mp3 player"

SD - очевидный вариант.
Но производят же китайцы мильонами свои игрушки? Там-то что за чипы у них стоят?
Наверняка контроллер с большим ПЗУ. Конечно, ПЗУ может оказаться масочным но по нынешним временам совершенно не обязательно.

Ещё меня беспокоит (хоть и не чешу) вопрос совсеммногокнопок. Чем коммутировать, например, сетку контактов 100 на 100 или лучше больше Если бы найти дешёвое решение, можно было бы очень интересные игрушки строить.

Есть хорошие проекты sd плееров на малоногих авр и пиках:
http://microsin.net/programming/AVR/attiny85-microsd-player.html
Это собирал, рабочий вариант:
http://labkit.ru/html/autocontrol?id=455
http://dmitry.gr/index.php?r=05.Projects&proj=02.%20Single-chip%20audio%20Player
Ноги всего этого растут из:
http://elm-chan.org/works/sd8p/report.html
Про wav читать тут:
http://microsin.net/programming/PC/wav-format.html

esisl писал(а):Ещё меня беспокоит (хоть и не чешу) вопрос совсеммногокнопок. Чем коммутировать, например, сетку контактов 100 на 100 или лучше больше

Точно надо сетку 100 на 100 ? Это 10000 кнопок
http://easyelectronics.ru/podklyuchenie-klaviatury-k-mk-po-trem-provodam-na-sdvigovyx-registrax-chast-2-bukvennyj-vvod-kak-na-telefone.html
Есть готовые шилды для ардуин на базе послед. регистров сдвига: Расширители i/o arduino

или матрицей:

esisl писал(а):Если бы найти дешёвое решение, можно было бы очень интересные игрушки строить.

Теперь у тебя все есть, ждем интересных проектов

в открытках и прочем стоят копеечные специализированные микросхемы проигрывания звуков. с мк это уже модули и они подороже. тыц. для ардуинок можно прикручивать и сд прикртить и копеечные микросхемы флеш памяти и специализированные микросхемы воспроизведения звуков (с поддержкой mp3 или что вы там захотите).
сетка или емкостные площадки, когда каналов ацп мало, вообще-то да, на логике делается. только что у людей за привычка такая мудрить? делается небольшое число емкостных сенсора или как вы там "кнопки" делаете. сделайте, например для носа, ушей, живота и лапок. всё, 4 сенсора/кнопки. какие такие сетки 100 на 100? или вы ребёнку хотите на маленьком листочке впихать супер-пупер картинку с мульёном каких-то элементов? для этого есть планшеты.

Для карт есть приколы типа:
http://ru.aliexpress.com/item/Hot-selli ... 07904.html
)

Хотя там были вообще по 30 рублей такие
Я подумывал взять такой, раскурочить, сделать управление с арджунки.

--------------------------------------------------
Насчёт мегасетки... Так вообще-то идея конструктора для ребёнка:
Делает руками клавиатуру из фольги под рисунок, подключает к готовому девайсу, потом, для каждой кнопки копирует звуковую дорожку - вуаля! Имеем копию ЛЮБОГО девайса такого типа из магазина

А если сетка - то ещё проще! Достаточно сунуть картинку.
Хотя с т.з. конструктора, наверное кнопки будут правильнее...

что за арджуна, вы там по фону махабхарату читаете?
сетку? из фольги? проще? карандаш и сенсорные кнопки.

Если "кройка и клейка", то нужна новая клавиатура для каждой новой картинки.
А если сетка, то достаточно поменять картинку и программу.

Хотя конструкция самой сетки, безусловно будет сложнее. Без силикона или ещё какой резины будет не обойтись.

жесть и мудрёж. лучше тогда уж недорогой планшет или сваять основу открытки на тех же резистивных плёнках. 5-7 дюймовые плёнки относительно недорого стоят.

Резистивная плёнка - это, кстати мысль...
