Вот захотел сделать простой гидравлический привод. Шаговик от флопа (с червячным механизмом) будет двигать поршень шприца. Вопрс в том, где взять маленькие шприцы с резиновыми наконечниками на поршне как у термопасты Titan TTG-S104. Кто-нить видел такие (например в аптеке, что наврятле). Либо закупить такой термопасты проще?

ожидается такое давление, что обычный шприц не выдержит?

давление маленькое будет - для врашения головы в вертикальной плоскости. Просто механику некуда там засунуть, а шприц просто идеальный вариант.

... штрицов таких дофига... причем не только в пластиковом исполнении, но и из стекла с металическим поршнем... и диаметры от 0.7 СМ и более... главное - выбирать из импортных...

А выбирать то их где?
Аптеки такими банчат?

Господа, вы чего? Шаговик от флоповода, шприц, вы это серьезно?
Не имея опыта в этом деле связываться с гидравликой не стоит. Если нет места для двигателя в том узле который нужно приводить в движение ? используйте гибкий привод, причем для более точного позиционирования ведомого узла тросик должен двигаться поступательно, а не вертеться.

Идеальный вариант спусковой тросик для фотоаппарата одним концом прикрученный к серве.

в аптеках таких шприцев навалом, разных диаметров. Желательно укрепить шток, чтобы не болтался во все стороны. Шланги бери полиуретановые, они хорошо давление держат и не раздуваются. Рабочая жидкость должна быть без газа. Для начала подойдёт хорошо прокипячённая вода. Пробовал я такой привод - воздух в гидролиниях, резиновые уплотнители и силиконовые шланги давали большой люфт при нагрузках больше 1 кг. Но, честно говоря, я не особенно и старался его убрать. Дальше эксперимента дело не пошло.

2 Kanoka: дело в том, что нагрузки будут минимальными - ворочать башкой весом не более 200 ГРАММ (вверх-вниз). Идея с тросиком была, но отпала, т.к. при простейшей конструкции при вращениях право-лево возникает поворот вверх-вниз. А компенсировать ето програмно или улучшать конструкцию... - да не стоит оно того!

2 EIN_ENGEL: спасибо за информацию.  Полиуретановые шланги для моей конструкции, для такого давления... буду надеяться на наличие капильницы в аптеке.

З.Ы. только сильно не смейтесь

да ладно
сами эсперементировали  :wink:

полиуретановый шланг - это не что-то страшное, тяжёлое. Это тонкая прозрачная трубка, как в капельницах, но сделана не из силикона. Из полиуретана делают колёса для роликов. И держат такие шланги до 10 атмосфер, не раздуваясь.

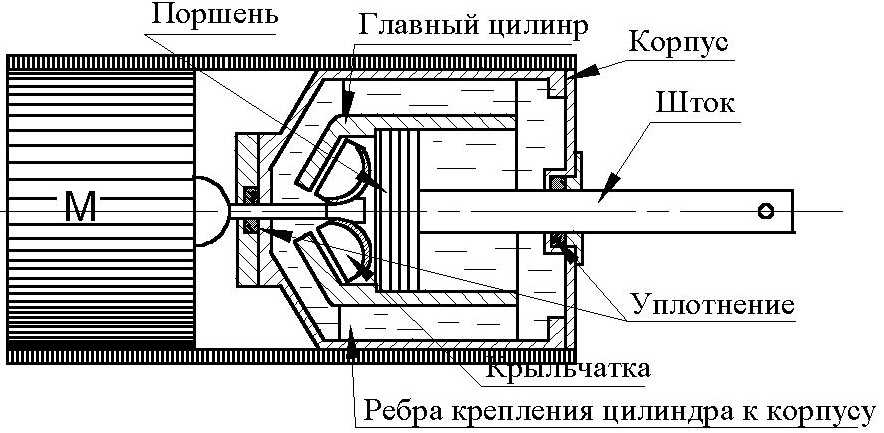

Вот такая идея посетила меня сегодня утром, быстренько зарисовал.
По принципу электрогидротолкателя на разжимание тормозных колодок подъёмных кранов. Чем не линейный актуратор?
Отсутствие клапанов - подкупает...

это как я понял, крыльчатка гоняет жидкость (создает давление), которая в свою очередь толкает поршень? Если да, то пологаю должен быть довольно мощный моторчик. А так здорово

Внатуре (заводские актураторы) при двигателе 180ВТ создают усилие на шток 30-50 кГ/см.кв.
___________
С уважением
Vovan

Это из серии "Зачем делать просто, если можно сложно"

А как сделать просто линейный актуратор (кроме готовых серв, конечно) ?
Винт-гайка - тут уже где-то обсуждалось - моторесурс крайне маленький, да и сделать его не намного проще... А в данном случае ресурс устройства=ресурсу двигателя.
