Кто может помочь, нужна осциллограмма VGA сигнала 640х480х60Гц по линиям VSYNC, HSYNC и любые из RGB.

Пытаюсь разобраться в программном формировании сигнала, синхронизация идет (монитор показывает, что перешел в режим 640х480), но изображения нет. Кучу уже материалов перечитал на эту тему...

На рисунке то, что есть сейчас. Должно быть пол экрана белое, пол экрана черное. Но фиг

Длительность вертикального синхроимпульса 64 мкс, горизонтального 4 мкс. Вроде все правильно делаю...
Схема: синхры напрямую с ножек МК, RGB через резистор. Может здесь проблема?

дык на ргб данные в каком формате идут ?

Посмотри как тут сделано http://www.vga-avr.narod.ru/main_rus.html
А вот тут немного теории http://wiki.pic24.ru/doku.php/osa/articles/vga_terminal

Все это я уже смотрел и читал, нормальных графиков нигде нет, в коде авторов, особенно ассемблерном фиг разберешся

2 Духас: На РГБ данные идут во время высокого состояния горизонтального синхроимпульса. Они аналоговые, так что как на картинке, так они у меня и идут. половина строчной развертки ргб в 1, половина в 0.

мб есть некие пределы в аналоговом сигнале ? и просто 0 и 1 как черное и белое не воспринимается?

HarryStar писал(а):нужна осциллограмма VGA

вот google выдал - http://www.ianstedman.co.uk/Amiga/amiga ... scart.html

В даташите параметры и диаграммы видеосигналов - http://www.analog.com/static/imported-f ... DV7184.pdf

как я понял rgb это 0.7 вольт ...

пик-пик амплитуда, размах (пик-пик, peak-to-peak amplitude, pp) — это разница между положительным и отрицательным пиками;

http://ru.wikipedia.org/wiki/%D0%90%D0% ... 0%B4%D0%B0

ну вот тут http://eldigi.ru/site/comp/6.php
подключают напрямую с МК через резистор 150 Ом. Я поставил 560 на всякий случай.

Эксперименты по VGA временно прекращаю, только-что сжег монитор. Хорошо что на работе...
Теперь он мигает постоянно от черного к серому, меню не показывает, на сигналы не реагирует и паленым запахло довольно сильно.

Обидно... Думал у LCD хорошая защита от неправильных сигналов. Хотя и сигналы то были нормальные.

это он от удивления.. 640х480 не часто нынче увидишь на входе )

Ну у меня как раз было через 560 Ом - с 75 Омами на входе RGB получается 75/(75+560)*5 = 0.6 Вольт

Добавлено спустя 33 минуты 1 секунду:

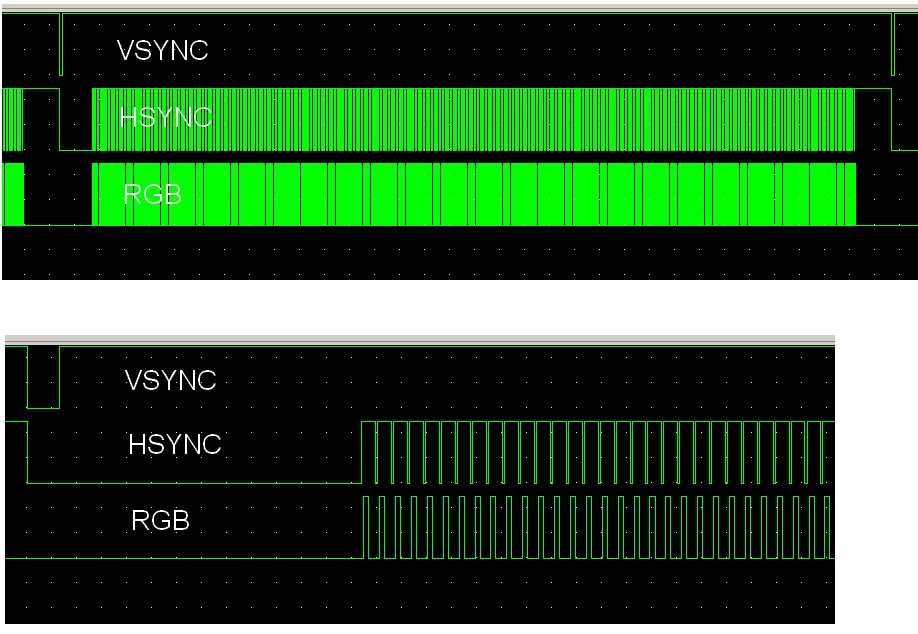

Вот такой сигнал спалил монитор

Переделал схему генерации сигнала, подогнал все более точно.
Кадровая была точно 60 Гц, Длина строчной развертки 31.6 мкс ( должна быть 31.77 ), ровно 525 строк в кадре, горизонтальный импульс 4 мкс, вертикальный 2 строки (63 мкс), сверху-снизу поля, слева-справа поля.

Не знаю, что могло вызвать такое...

нужно ждать бородатого дядьку Michael_K он умный, он скажет чо не так =)

ЗЫ
это у тебя из протеуса картинки?
а в реале чего там если осциллом ткнуть?

ХЗ, что не так

Добавлено спустя 5 минут 15 секунд:
Может быть земли сигнальные не подключили, а монитор "слишком правильный"?... был.

Осцила нету, был бы, было бы все проще, я бы с реальной видеокарты снял сигналы в соотв. разрешении и посмотрел бы что там. Звуковая карта не думаю что справится в качестве осциллографа на VGA сигнале.
Земельные сигналы я все соединил межу собой (R, G, B, Землю и экран) и подключил к земле МК.
Главное я 3 дня с этим проектом работаю, все было нормально, а тут просто добавил случайный сигнал на RGB (до этого там была 1 вертикальная полоса в пол-экрана, я подумал может она тусклая и я ее не вижу)

PS: Хорошо еще не дома на 40" телике стал пробовать, а на работе. Найду бесплатный CRT моник, продолжу эксперименты в этом направлении.

Добавлено спустя 1 минуту 6 секунд:
Картинки из VMLABа

осталось изучить форму "убивающего" сигнала и написать вирус убивающий мониторы...
