На каком принципе работает?

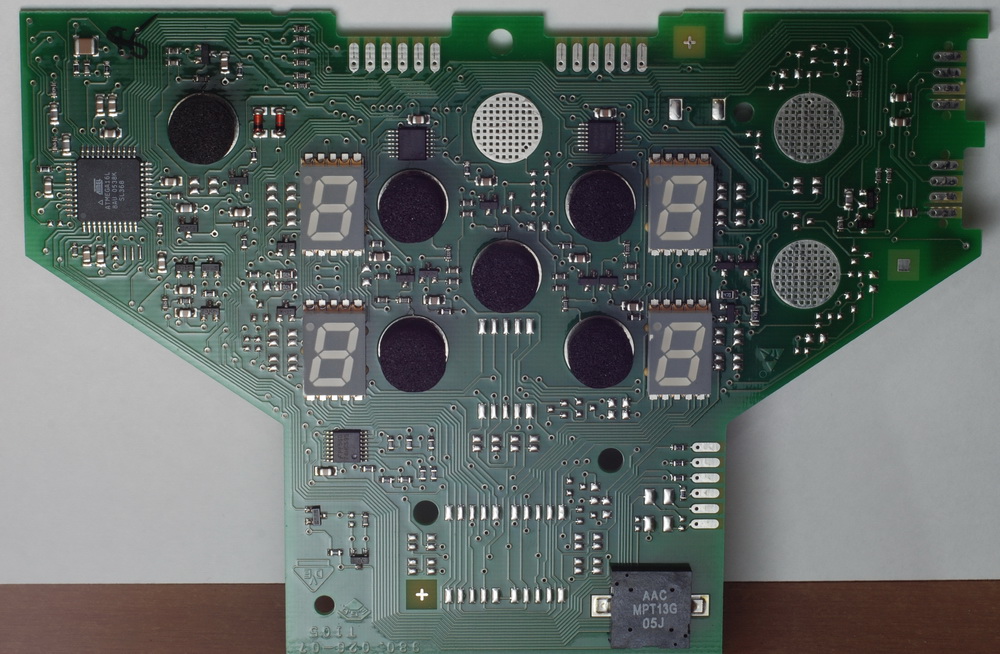

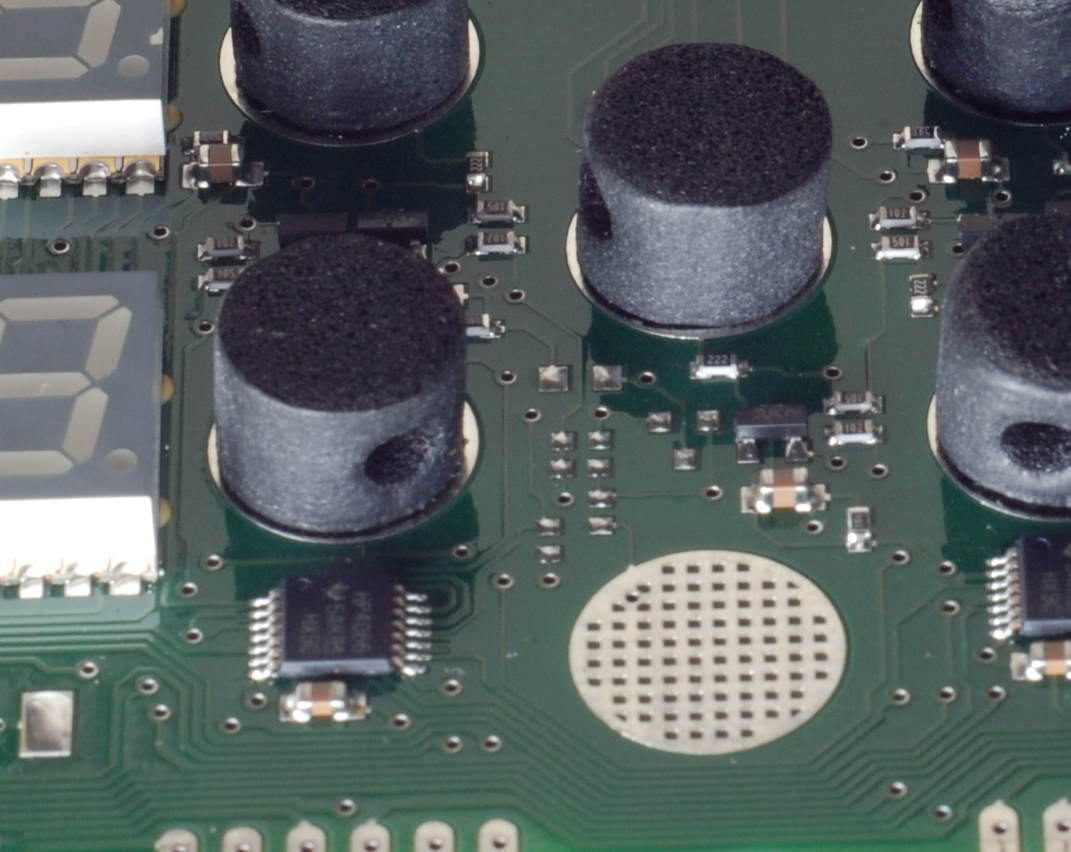

На действующие "пятаки" какие-то поролоновые штуки приклеены, сбоку отверстие сквозное.

посмотри куда идёт провод от датчиков и глянь в даташите на эту микру на каком принципе она работает.

Похоже они на изменении емкости.
Сейчас есть мк со встроенным контроллерм сенсорных кнопок, и их дизайн очень похож.
Не ясно только зачем эти поролоновые штуки.

Кстати, плата на Меге работает

Паралон скорее всего проводящий, для хорошего прилегания к поверхности

Если поролон проводящий, может за счет наводок? В Ардуине есть примеры: висящий в воздухе порт отлично принимает наводки от пальца/отвертки

С таким сейчас никто не парится, там честное измерение собственной емкости электрода CapSense называется. основано в основном на перекачке заряда, в том или ином виде.

Добавлено спустя 1 минуту:
Над этим всем 5 - 10 мм стеклянная варочная поверхность еще, там электрического контакта нет

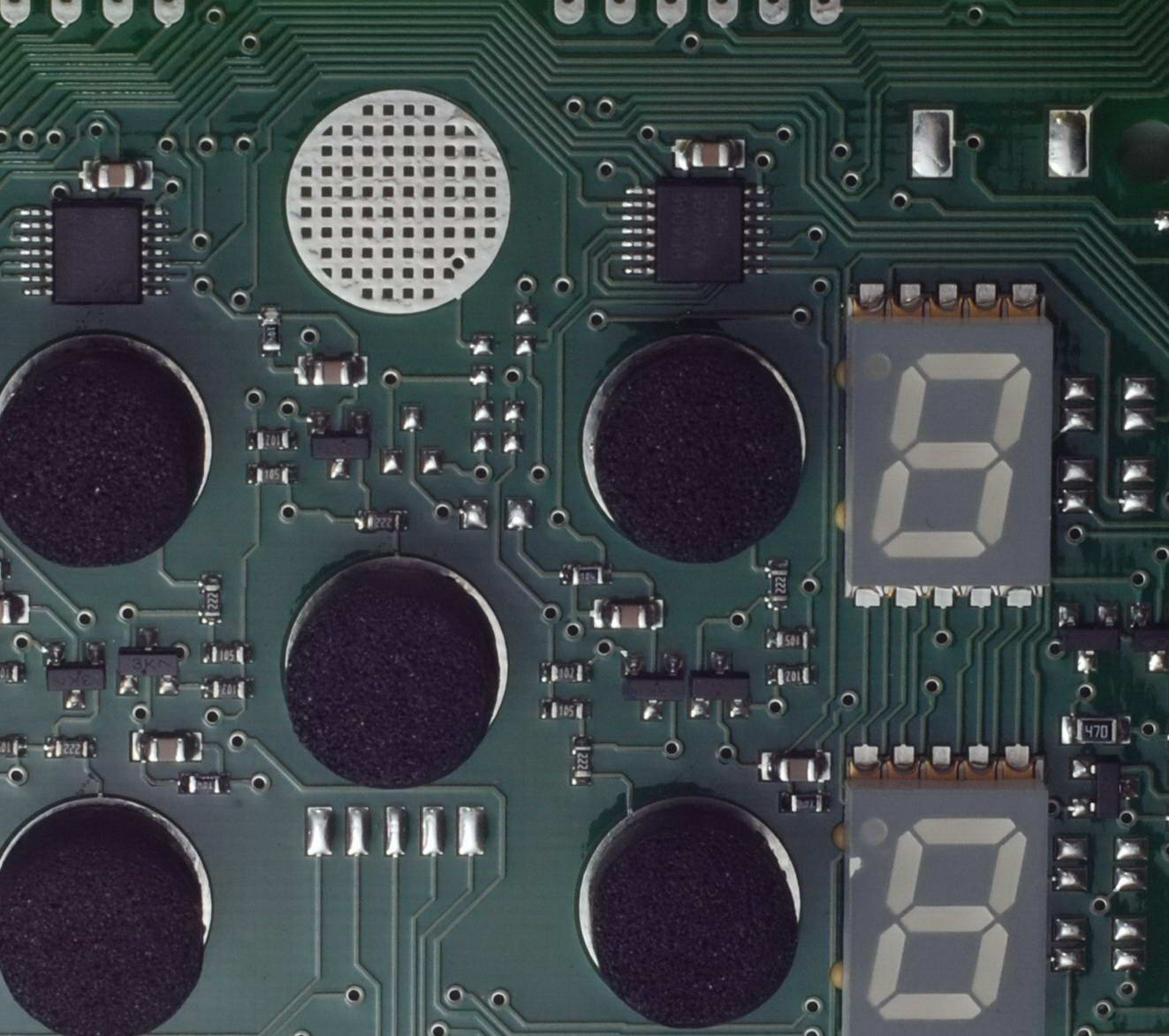

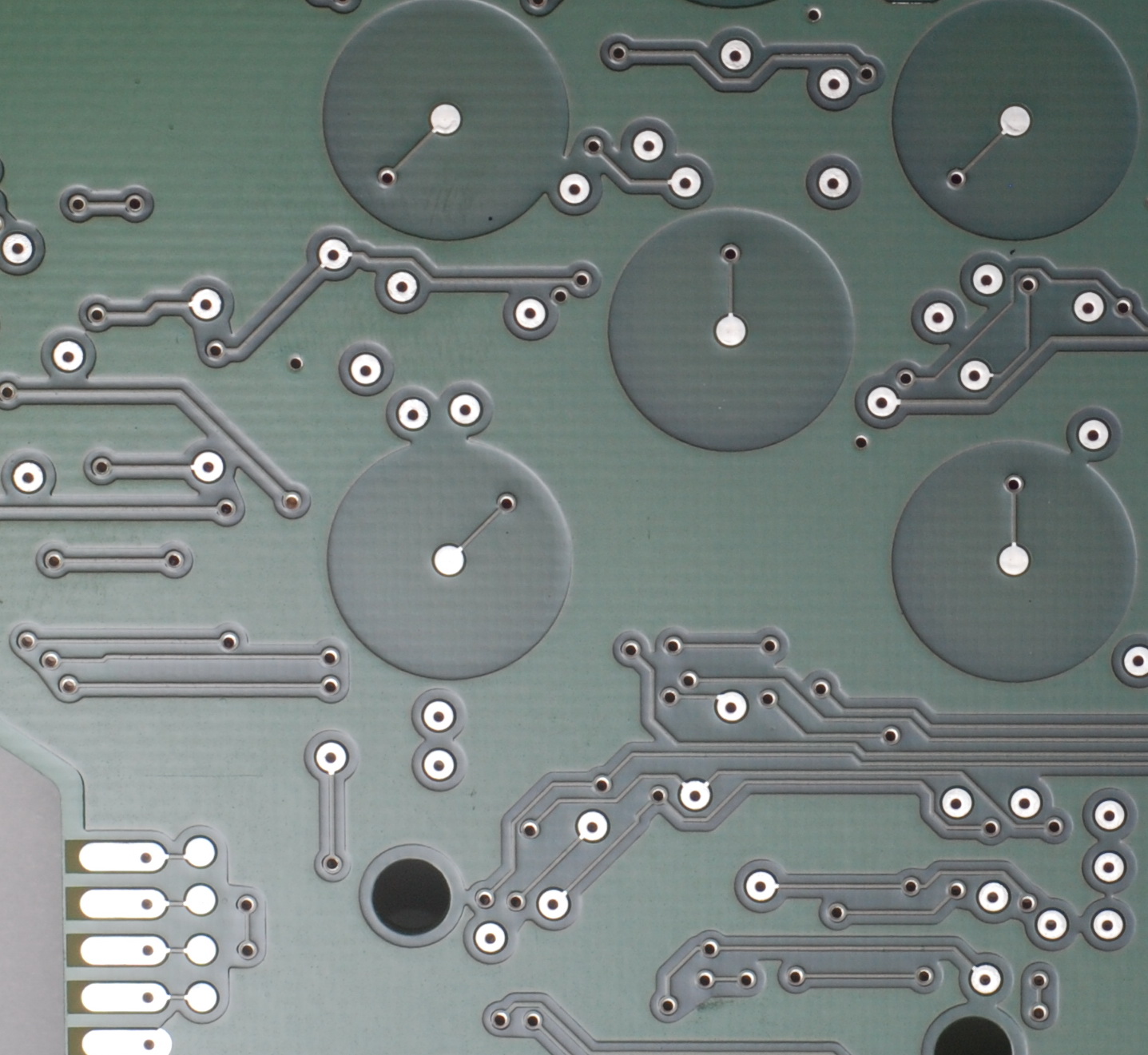

Поролон наверняка проводящий, а нужен скорее всего просто для выбора конструктивных неточностей расстояния между стеклянной панелью и платой, чтобы обеспечить минимум расстояния от пальца до сенсора (только толщина стекла). А дальше схему надо смотреть, там виден транзистор к каждому пятаку, ключик скорее всего, и коммутаторы аналоговые 4066. Скорее всего правда емкость меряют - ключиком заряжают, потом смотрят за сколько разрядилось - возможно коммутаторами подключают к компаратору меги. Ну и плата ж двухслойка, есть желание - можно срисовать и посмотреть точно как оно сделано.

boez писал(а):...чтобы обеспечить минимум расстояния от пальца до сенсора...

Да ну при чем тут расстояние-то. Диэлектрическая проницаемость воздуха все убивает.
Воздуха между стеклом и вторым электродом быть не должно, поэтому и прижимаются к нему мягким электродом (кстати, не уверен, что это поролон)

Ну в быту часто поролоном зовут любой мягкий пористый полимер Может резина там пористая проводящая, какая разница. А насчет проницаемости согласен, тоже фактор важный.
