**Lockdog** » 07 июн 2010, 01:24

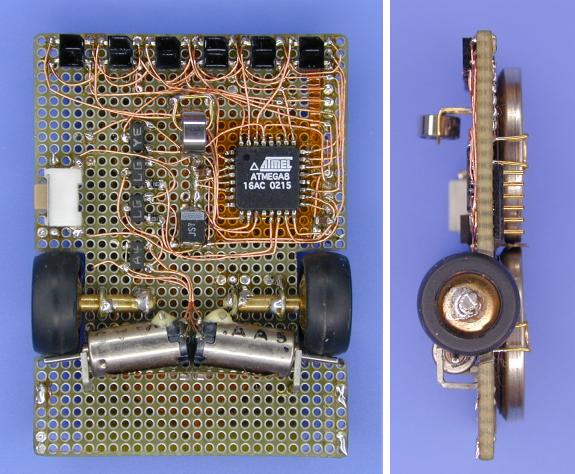

Подскажите, кто знает, что за подложка под мегой здесь:

( взято с http://elm-chan.org/works/ltc/ltc02.jpeg )

какие есть способы пайки soic и tqfp корпусов на стандартных монтажных платах с шагом отверстий 2.54 мм?

**Vooon** » 07 июн 2010, 01:56

там интересен не скотч, а монтажные провода с термоочищающейся изоляцией.

**Lockdog** » 07 июн 2010, 08:47

Мне казалось, что это не скотч.
А чем тебя МГТФ не устраивает?

**galex1981** » 07 июн 2010, 08:49

А чем тебя МГТФ не устраивает?

Тем не устраивает, что корда его залуживаешь, еще какая то часть провода становится твердой - может поломать ножки микросхемы если аккуратно не перемещать ее

**=DeaD=** » 07 июн 2010, 08:50

Модератор "=DeaD=":Вот не зря ведь просят картинки сюда выкладывать, чтобы всякие защиты сайтов не работали.
У меня при клике на ссылку вообще на yahoo.com кидает.

**avr123.nm.ru** » 07 июн 2010, 13:46

Это обычная макетная плата "дырчатая" просто отверстия большие.

Добавлено спустя 26 минут 10 секунд:

Lockdog писал(а):какие есть способы пайки soic и tqfp корпусов на стандартных монтажных платах с шагом отверстий 2.54 мм ?

Можно IC на спину положить и проводками подпаять к отверстиям монтажки.
