**Medtech** » 25 сен 2017, 16:24

Спираль не на конце жала обычно, слишком велика инерция.

**Dmitry__** » 25 сен 2017, 16:51

Myp писал(а):а чего никто не делает замер температуры через сопротивление спирали, это прям так сложно или это не работает?

Спираль из нихрома делается, а у него температурный коэффициент практически нулевой. У меди в разы лучше температурный коэффициент сопротивления. Вот на столах для 3д принтера из печатной платы так можно делать.
А в T12 жале гениально придумано, нагревательный элемент приварен к жалу, автоматом получается термопара (нихром/из чего там жало). Сенсор максимально приближен к жалу. Японцы, что с них взять...

Только алгоритм чтения сенсора сложный. Подал напряжение, нагрел элемент, снял напряжение, замерил температуру с тех же контактов.

**Myp** » 15 ноя 2017, 19:58

меня тока что осенило
если один конец термопары приделан к питанию нагревателя...
классические контроллеры же не будут работать, там где термопара отдельно?

Добавлено спустя 8 минут 48 секунд:
и про короткую ручку T12... там в комплекте не хватает резинового колечка
при затягивании ручки колечко должно поджиматься и фиксировать жало плотно
надо приколхозить от чего-то

**Angel71** » 15 ноя 2017, 20:13

полный набор (блок питания, олед экран, корпус, нормальная ручка, жало, плата управления на стм32) стоит примерно до 50. для поколхозить можно ограничиться оледом, жалом, ручкой и платой на стм.

**ilalexey** » 15 ноя 2017, 20:15

вот ведь засада - тема T12 автоматом с пьятницей ассоциируется.

**Myp** » 15 ноя 2017, 20:28

но вроде как в моей паяльной станции, на плате минус нагревателя в разъёме звонится с минусом термопары...
тоесть вроде как можно просто поменять ручки...

Добавлено спустя 5 минут 57 секунд:

Angel71 писал(а):полный набор (блок питания, олед экран, корпус, нормальная ручка, жало, плата управления на стм32) стоит примерно до 50. для поколхозить можно ограничиться оледом, жалом, ручкой и платой на стм.

у меня и так уже две паяльные станции есь
куда мне третья...
я хочу в имеющийся xytronic 988 подключить ручку с жалами T12
желательно чтоб штатно
если не взлетит то буду пилить окошко под экранчик

вот пдф от похожей станции, регулятор температуры реализован как на второй схеме
вопрос, можно ли туда цеплять T12?

**Angel71** » 15 ноя 2017, 21:25

сначала нужно определиться, чем лучше, на сколько, какие затраты и с учётом этого уже решать, нужно ли что-то менять. кроме т12 есть индукционные (г-но на подобии не оригинальных quick 203 брать не стоит, уж лучше фень-хрень с t12)

**Dmitry__** » 15 ноя 2017, 21:50

Мур, стандартные станции не пойдут к жалам т12, т.к. через термопару течет ток нагрева, а в короткие промежутки времени, откл. питание и замеряется температура. Но паяльники t12 просто потрясные, я только ими сейчас паяю. Фобия с самовоспламеняющимися люкеями прошла. Паяльник нагревается так, что после включения, успеваешь только затылок почесать, а с жала уже идет дым

При этом жало понижает через 20 сек. температуру до 200 град. и сразу выходит на нужную температуру по датчику вибрации.

ilalexey писал(а):вот ведь засада - тема T12 автоматом с пьятницей ассоциируется.

Это, скорее всего не из-за темы, а из-за автора темы :lol:

**ilalexey** » 15 ноя 2017, 22:08

Dmitry__ писал(а):Это, скорее всего не из-за темы, а из-за автора темы

**Myp** » 15 ноя 2017, 22:16

ток на нагрев идёт через общую землю и отдельный контакт нагревателя.
минус термопары соединён с землёй нагревателя, а плюс термопары идёт к ОУ

у меня по схеме так же
посмотри мою пдфку от станции, на второй странице схема родная.

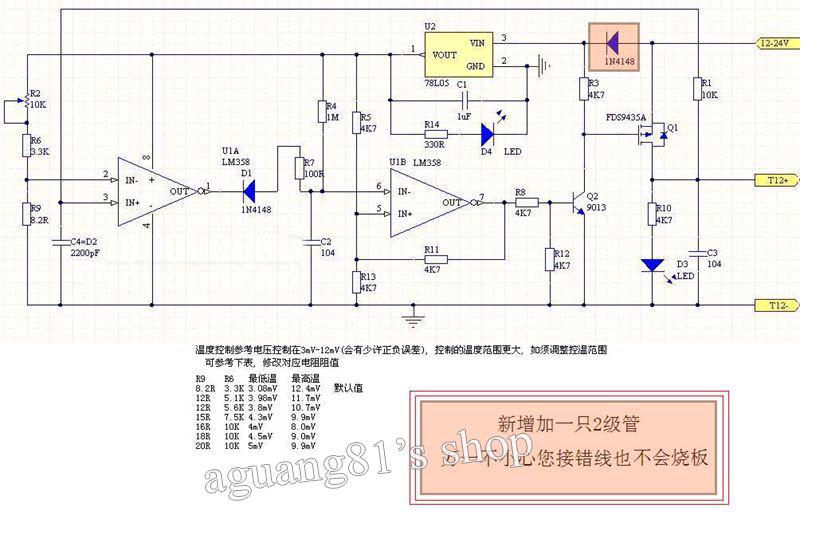

вот аналоговый контроллер для T12

сигнал с термопары идёт на + ОУ, минус термопары сидит на минусе нагревателя
та жа фигня что и у меня, тока номиналы чуток другие.

блин
чота я не пойму
у T12 походу только 2 провода нужны для работы? третий контакт просто экран жала и особо не нужен?

по китайской схеме минус термопары и минус нагревателя одно и тоже и они сидят на постоянном минусе схемы
плюс термопары идёт на ОУ и периодически на него же, на + термопары мосфетом подаётся + от питающего напряжения.

**Dmitry__** » 15 ноя 2017, 23:04

Myp писал(а):у T12 походу только 2 провода нужны для работы? третий контакт просто экран жала?

Да, там по 2-м контактам идет и нагрев и проверка температуры. Для проверки температуры надо отключать мосфет нагрева, а потом считывать и запоминать температуру до след. измерения. Поэтому это только процессорные контроллеры (проще), хотя есть и полностью аналоговые решения. Но я сомневаюсь в нормальной работе. Япошки еще те изврашенцы...

Добавлено спустя 1 минуту 58 секунд:
А, ну ты и привел аналоговый контроллер, с памятью температуры на конденсаторе и диоде, прецизионно такое работать не может, изврат - шо пипец...

**Myp** » 15 ноя 2017, 23:08

тоесть чтоб сделать так же...
надо всего-то поставить 2 перемычки и в одном месте разрезать дорожку

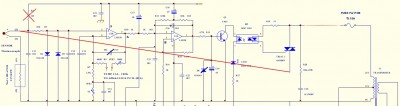

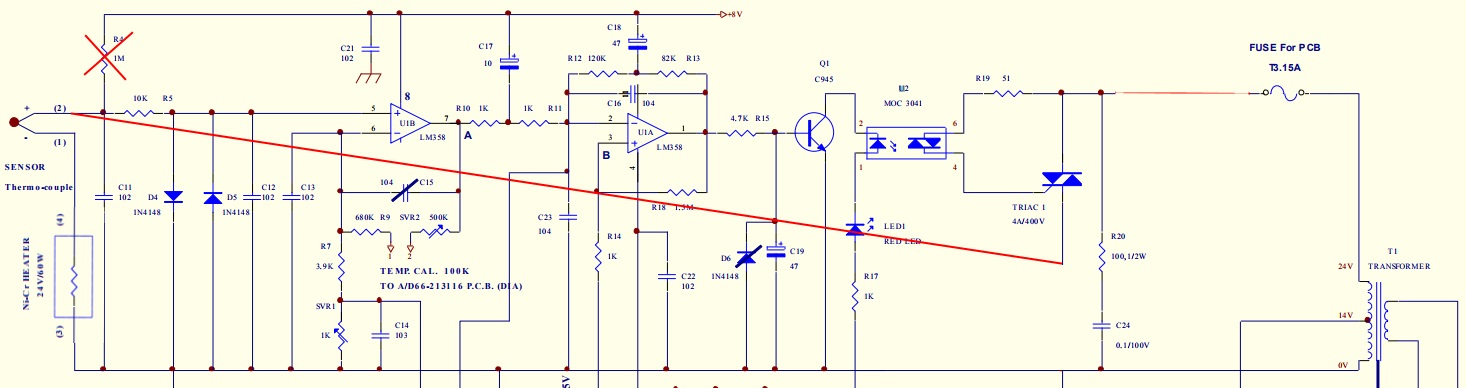

было:

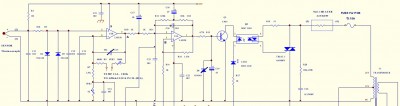

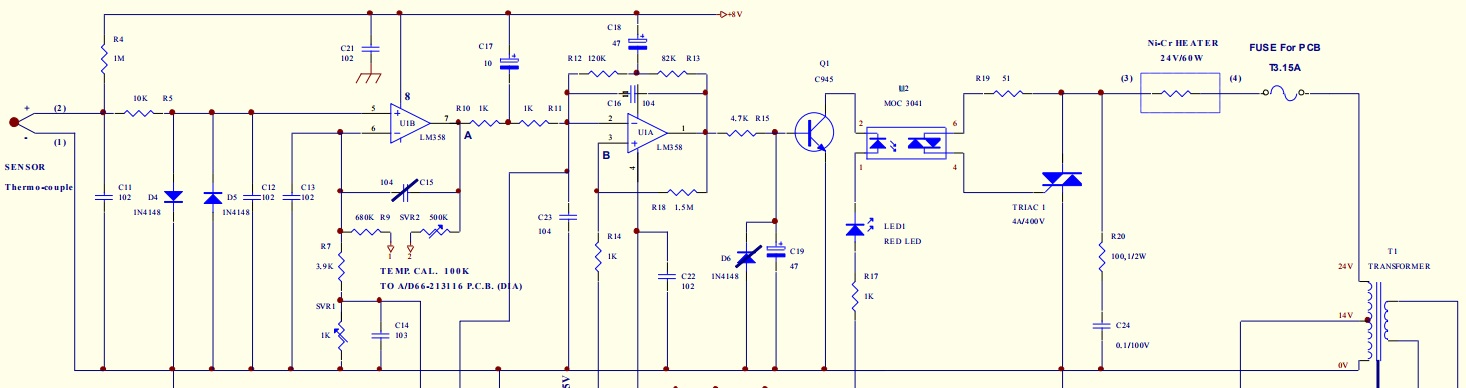

надо сделать:

но тут уже я явно не откалибрую паяльник...
придётся наверно всётаки контроллер брать.
будет убер станция, два пяльника и один отсос.
этож я тогда захочу вместо одного паяльника фен установить...
сплошные траты.

**Dmitry__** » 15 ноя 2017, 23:41

Не, такая доработка не пойдет, тут вообще переменка и симистор. Не майся ерундой, закажи контроллер t12. Все отобьешь на самих жалах...

Добавлено спустя 1 минуту 29 секунд:
Хо, вспомнил, я же давал клич, что подарю кому-нибудь контроллер? Тебе бы точно отдал, но я его уже подарил, человек собрал станцию и пищит от радости как суслик

Пытался подарить ilalexey, но он отказался, я аж обиделся (шутка)

Еще остался контроллер на stc с графич. экраном (добавил его описание в первое сообщение). Но что-то я наразвлекался с этими станциями до отрыжки, не буду собирать, надо его подарить кому-нибудь...

**ilalexey** » 15 ноя 2017, 23:54

Dmitry__ писал(а):я аж обиделся

**Dmitry__** » 16 ноя 2017, 00:22

Как тебя еще не забанили на Украине за русскую попсу? Где сбу? :ROFL:
