Ребят, у кого под рукой есть девайсы со шлейфами на полиимидной пленке (желто-коричневые такие).

1. Посмотрите, как они припаяны на плату - контактами вверх или вниз? (понимаю, как идиотски звучит, но...)
2. Кто-то пробовал их паять руками? Как?
3. Как их паяют в серии? Интересует технология - паяльником? волной? воздухом? ИК?



Добавлено спустя 6 минут 2 секунды:

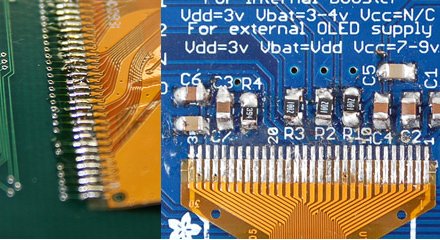

Да... Если вдруг важно, интересует шаг порядка 0.5 мм. Примерно как на картинках.

Добавлено спустя 18 минут 8 секунд:
какой кошмар.
http://www.compitech.ru/html.cgi/arhiv/ ... at_138.htm

1. шлёйф сам пластиковой частью приклеен к плате рядом с контактами
сверху толстые буртики припоя. буртик начинается на шлейфе и переходит на дорожку, как на правой картинке.
2. руками ремонтировал оторванный, проще выкинуть и купить новый девайс. тонким жалом поочереди толстым слоем припоя чтоб был буртик но не слиплись)
3. хз =)

бывает, когда нужно припаять наоборот к плате контактами.. в сотовых вообще без пайки на прижиме/приклейке/хз как.. но работает.. при замене народ прикладывает, подгибает конец и пропаивает..

паяй на плату разъём SMD а шлейф в разъём сувай

Добавлено спустя 2 минуты 36 секунд:

Michael_K писал(а):какой кошмар.
http://www.compitech.ru/html.cgi/arhiv/ ... at_138.htm

ох, не дай боже с такими встретиться в жизни.

Я напаивал такой на самодельную плату. Эта коричневая хрень хорошо плавится, елозишь по ней паяльником, пока не зачистится нужных размеров площадка (у меня шлейф был срезан ножнями, поэтому не за что было сначала паять). Дальше льешь флюса, и греешь паяльником дорожки на плате пока припой не потечет, сверху накладываешь шлейф и чем-нить прижимаешь так несильно. По вкусу после остывания прижать/приклеить до готовности.

Myp писал(а):паяй на плату разъём SMD а шлейф в разъём сувай

Дорого. И не найдешь такие разъемы нигде.

Одну штуку для себя я распаяю хоть как - "нивапрос".
Мне надо прототип под серию сделать - там каждая копейка на счету.

Только без паники!...
http://www.dart-shop.ru/index.php?categoryid=221
Или 5-8 рублей на разъем это дорого?

5-8 рублей - нет, не очень дорого.
(Еще неизвестно, насколько дорогая будет операция впайки шлейфов)...
Спасибо за ссылку - по крайней мере на макет куплю (в Питере не нашел 24 контакта в наличии).

Вариант, конечно, привлекательный, но там еще есть несколько моментов. Чисто конструктивных.
(не хочу увеличивать толщину платы, и перетаскивать компонент на другую сторону - сборка сразу дорожает)

Мы у них как-то брали держатели MicroSD карт по 4 рубля

EdGull, магазин хороший? проверенный?

брали у них два раза, оба раза все было хорошо.

Можно припаять как QFN корпус, пролуживаешь дорожки, шлейф флюсом не проводящим намазываешь, прикладываешь к дорожкам проводящей стороной, оставляя участок для контакта с паяльником, и прижимая шлейф чем то напр. деревянным, прогреваешь паяльником дорожки, потом под микроскопом контролируешь, если единичный экземпляр, если мелкая серия то либо разъем, либо приспособу для точного позиционирования шлейфа

В большой серии паяються почти так же либо воздухом либо ИК, просто сперва играются с позиционированием, либо шлейф идет как один слой платы.
