Сообщение mandigit » 25 май 2008, 19:45

Пиплы,
постараюсь в этой веточке выкладывать материалы по самостоятельной сборке робота для LineTrace.
Полный текст впоследствие будет выложен на imobot.ru

Решено было собрать робота максимально из готовых узлов.
Поиски шасси привели в Tamiya.
Был куплен погрузчик
Цена 990р.
Место Москва, м. Люблино, Тихорецкий б-р, д.1 ТЦ "Москва", вход 11, пав. Л-128 (тел. 3598007, 9805329)

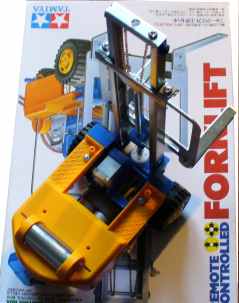

Сборка заняла 4 часа - все сделано очень качественно, детали все подобраны аккуратно.
У погрузчика танковая схема управления (каждая сторона управляется своим мотором)
Заднее подруливающее колесо.
Моторы рассчитаны на питание 3В

Скорость ожидается низкая, но это не препятствие для доступного ЛайнТрейсера.

Электроника будет делаться на макетной плате.
В качестве мозга будет использован микроконтроллер Mega8 в DIP исполнении,
двигатели будут управляться через L293 - метод управления ШИМ
Питание - 4 аккумулятора типа AA, емкостью 600maH
Линейка датчиков будет состоять из 5-и элементов (будут применены qrd1114, но возможно применение раздельных светодтодов/фототранзисторов)
