Всем привет, хочу преобрести себе осциллограф USB DiSco, стоит от 2400 до 2800, вот его ттх:

USB осциллограф DISCO обеспечивает следующие режимы работы:
2-х канальный «осциллограф» (маркерные измерения, синхронизация, измерение напряжения и частоты сигнала, фильтрация...).
2-х канальный «спектроанализатор» (маркерные измерения, различные оконные функции, фильтрация...).
2-х канальный «самописец» (маркерные измерения, запись сигнала в течение нескольких десятков часов...).
16(8)-ти канальный «логический анализатор» (маркерные измерения, синхронизация (по фронту, уровню, маске), пропуск заданного количества импульсов, поиск заданной логической комбинации, расшифровка интерфейсов UART, SPI, I2C, 1-Wire...).
8-ми канальный «логический генератор» (табличное задание сигнала или непосредственное построение временных диаграмм мышкой).Осциллограф, спектр анализатор
количество каналов 2
частота дискретизации 100 Гц … 200 КГц
глубина памяти
чтение через буфер: 1126 отсчетов/канал (1 канал), 563 oтс/кан (2 канала)
потоковое чтение: 64K отсчетов/канал (1 или 2 канала)
входное напряжение -20 ... +20 В (аппаратно 2 поддиапазона)
разрядность АЦП 10 бит
синхронизация абсолютная (по нарастающему/спадающему фронту), дифференциальная (по разнице между соседними отсчетами), внешняя (по нарастающему/спадающему фронту ТТЛ уровни)
оконные функции Хамминга, Ханнинга, Блэкмана, Блэкмана-Харриса
Самописец
частота дискретизации 0,01 Гц … 200 КГц
максимальное время записи 24 часа при Fд < 100 Гц
входное напряжение -20 ... +20 В (аппаратно 2 поддиапазона)
разрядность АЦП 10 бит
Логический анализатор
количество каналов 16 (8 при включении логического генератора)
частота дискретизации 1 КГц … 8 МГц
глубина памяти
чтение через буфер (Fд=4-8 мГц): 128 бит/канал
чтение через буфер (Fд=2-2,66 мГц): 1160 бит/канал
чтение через буфер (Fд<= 1мГц): 1544 бит/канал
чтение через буфер в режиме склейки 1 Мбит/канал
потоковое чтение (Fд< 500кГц): от 4К до 256M бит/канал
входное напряжение 0 ... +5 В (есть защита от перенапряжения)
синхронизация по фронтам, маске, пропуск импульсов, внешнее тактирование
тактирование внутренне / внешнее
Логический генератор
количество каналов 8
частота дискретизации 1 кГц … 1 МГц
глубина памяти 1544 бит/канал
выходное напряжение "0" - 0 В, "1" - 3,3 В
максимальный втекающий/вытекающий ток 10 мА


Хотелось бы услышать ваше мнение по поводу этого девайса.

Зависит от задач.
По-моему, игрушка... скорее бесполезная...
То есть даже ком-порт на 115200 нормально не посмотреть...

Хотя за такие деньги можно и игрушку купить

А вообще, это только мое имхо - не люблю компьютерные осциллографы

Купи С1-94 - стоит тыщу на барахолке, а полосу имеет во много раз шире. 200 кГц АЦП - это всего 20 кГц сигнал можно видеть... Нормальная приставка стоит минимум 15000. Но там уже и полоса под 50 МГц и память нормальная - считай серьезный прибор. А это так, вольтметр-самописец...

Спасибо, посмотрим

Вот еще есть такой вариант -> http://6-lab.com/news/3-projectnews/19-logic-u-pro
Что насчет него скажете?

Вот неплохой, учитывая цена/качество.

Дорого, у меня столько нету

Но по ссылке Grem-а это действительно не игрушка а нормальный прибор!

А что скажете про такой прибор http://masteram-online.ru/ru/Digital-St ... 062CML.php ?
На ДР себе хочу что-нибудь до 25.

Говорят неплохие - это точная копия то ли тектроникса, то ли еще кого-то.

Vooon писал(а):А что скажете про такой прибор http://masteram-online.ru/ru/Digital-St ... 062CML.php ?
На ДР себе хочу что-нибудь до 25.

Приятная цацка, единственная проблема, при просмотре сигналов с оооочень большой скважностью - врет

а что именно врет?
можно поподробнее?

период 50мс длительность порядка 1мкс отрисовывает с пропусками, хотя это синхро и устройство работает как надо

Именно этот экземпляр так ведет себя или какой либо ряд моделей? Что вы в пределах 25 посоветуете?

Не знаю, этот экземпляр или это проблема всех цифровиков. Во всем остальном он меня целиком устраивает.

Удивляемся...



Вы просто его "готовить" не умеете

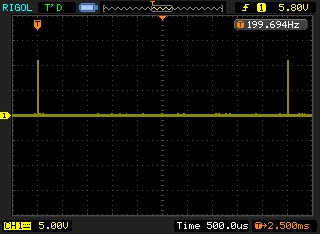

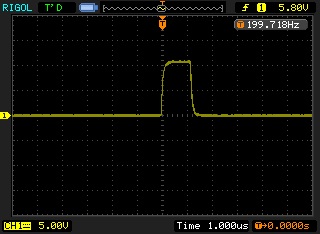

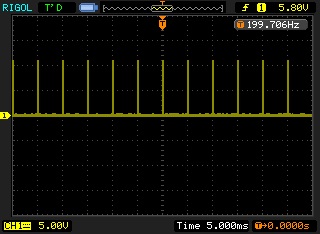

для таких сигналов есть функция "пиковый детектор"
тогда он не только 1мкс не пропустит, но даже 10нс!!!

Добавлено спустя 1 минуту 45 секунд:

Vooon писал(а):А что скажете про такой прибор http://masteram-online.ru/ru/Digital-St ... 062CML.php ?
На ДР себе хочу что-нибудь до 25.

бери, хорошая машинка
копия Алигента (вроде) LeCroy
