Осцил и логический анализатор за 2800

Делимся опытом в каких устройствах и чем можно поживиться.
А так же где и почём приобрести компоненты.

Осцил и логический анализатор за 2800

Сообщение D1mcon » 03 ноя 2010, 20:19

Всем привет, хочу преобрести себе осциллограф USB DiSco, стоит от 2400 до 2800, вот его ттх:

USB осциллограф DISCO обеспечивает следующие режимы работы:
2-х канальный «осциллограф» (маркерные измерения, синхронизация, измерение напряжения и частоты сигнала, фильтрация...).
2-х канальный «спектроанализатор» (маркерные измерения, различные оконные функции, фильтрация...).
2-х канальный «самописец» (маркерные измерения, запись сигнала в течение нескольких десятков часов...).
16(8)-ти канальный «логический анализатор» (маркерные измерения, синхронизация (по фронту, уровню, маске), пропуск заданного количества импульсов, поиск заданной логической комбинации, расшифровка интерфейсов UART, SPI, I2C, 1-Wire...).
8-ми канальный «логический генератор» (табличное задание сигнала или непосредственное построение временных диаграмм мышкой).Осциллограф, спектр анализатор
количество каналов 2
частота дискретизации 100 Гц … 200 КГц
глубина памяти
чтение через буфер: 1126 отсчетов/канал (1 канал), 563 oтс/кан (2 канала)
потоковое чтение: 64K отсчетов/канал (1 или 2 канала)
входное напряжение -20 ... +20 В (аппаратно 2 поддиапазона)
разрядность АЦП 10 бит
синхронизация абсолютная (по нарастающему/спадающему фронту), дифференциальная (по разнице между соседними отсчетами), внешняя (по нарастающему/спадающему фронту ТТЛ уровни)
оконные функции Хамминга, Ханнинга, Блэкмана, Блэкмана-Харриса
Самописец
частота дискретизации 0,01 Гц … 200 КГц
максимальное время записи 24 часа при Fд < 100 Гц
входное напряжение -20 ... +20 В (аппаратно 2 поддиапазона)
разрядность АЦП 10 бит
Логический анализатор
количество каналов 16 (8 при включении логического генератора)
частота дискретизации 1 КГц … 8 МГц
глубина памяти
чтение через буфер (Fд=4-8 мГц): 128 бит/канал
чтение через буфер (Fд=2-2,66 мГц): 1160 бит/канал
чтение через буфер (Fд<= 1мГц): 1544 бит/канал
чтение через буфер в режиме склейки 1 Мбит/канал
потоковое чтение (Fд< 500кГц): от 4К до 256M бит/канал
входное напряжение 0 ... +5 В (есть защита от перенапряжения)
синхронизация по фронтам, маске, пропуск импульсов, внешнее тактирование
тактирование внутренне / внешнее
Логический генератор
количество каналов 8
частота дискретизации 1 кГц … 1 МГц
глубина памяти 1544 бит/канал
выходное напряжение "0" - 0 В, "1" - 3,3 В
максимальный втекающий/вытекающий ток 10 мА


Хотелось бы услышать ваше мнение по поводу этого девайса.
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: Осцил и логический анализатор за 2800

Сообщение Michael_K » 03 ноя 2010, 20:28

Зависит от задач.
По-моему, игрушка... скорее бесполезная...
То есть даже ком-порт на 115200 нормально не посмотреть...

Хотя за такие деньги можно и игрушку купить :)

А вообще, это только мое имхо - не люблю компьютерные осциллографы :)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Осцил и логический анализатор за 2800

Сообщение -= Александр =- » 03 ноя 2010, 20:53

Купи С1-94 - стоит тыщу на барахолке, а полосу имеет во много раз шире. 200 кГц АЦП - это всего 20 кГц сигнал можно видеть... Нормальная приставка стоит минимум 15000. Но там уже и полоса под 50 МГц и память нормальная - считай серьезный прибор. А это так, вольтметр-самописец...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Осцил и логический анализатор за 2800

Сообщение D1mcon » 03 ноя 2010, 21:10

Спасибо, посмотрим :)

Вот еще есть такой вариант -> http://6-lab.com/news/3-projectnews/19-logic-u-pro
Что насчет него скажете?
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: Осцил и логический анализатор за 2800

Сообщение Grem » 03 ноя 2010, 21:36

Вот неплохой, учитывая цена/качество.
"There is nothing better than sliding down snow and flying through the air" (с) Shane McConkey.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
Аватара пользователя
Grem

Сообщения: 1523
Зарегистрирован: 16 май 2009, 12:50
Откуда: Россия, Севастополь
прог. языки: Java, C

Re: Осцил и логический анализатор за 2800

Сообщение D1mcon » 03 ноя 2010, 21:39

Дорого, у меня столько нету :pardon:
Язык Ада - официально был признан министерством обороны США для создания ПО военной техники
Аватара пользователя
D1mcon

Сообщения: 700
Зарегистрирован: 08 фев 2009, 10:13
Откуда: Воротынск
прог. языки: C,C++,C#,Java
ФИО: Дмитрий

Re: Осцил и логический анализатор за 2800

Сообщение galex1981 » 05 ноя 2010, 01:10

Но по ссылке Grem-а это действительно не игрушка а нормальный прибор!
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Осцил и логический анализатор за 2800

Сообщение Vooon » 08 ноя 2010, 04:21

А что скажете про такой прибор http://masteram-online.ru/ru/Digital-St ... 062CML.php ?
На ДР себе хочу что-нибудь до 25.
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3326
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: Осцил и логический анализатор за 2800

Сообщение Michael_K » 08 ноя 2010, 09:33

Говорят неплохие - это точная копия то ли тектроникса, то ли еще кого-то.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Осцил и логический анализатор за 2800

Сообщение Victorovych » 08 ноя 2010, 11:42

Vooon писал(а):А что скажете про такой прибор http://masteram-online.ru/ru/Digital-St ... 062CML.php ?
На ДР себе хочу что-нибудь до 25.


Приятная цацка, единственная проблема, при просмотре сигналов с оооочень большой скважностью - врет
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Осцил и логический анализатор за 2800

Сообщение SERGEY_M » 08 ноя 2010, 11:50

а что именно врет?
можно поподробнее?
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Осцил и логический анализатор за 2800

Сообщение Victorovych » 08 ноя 2010, 11:56

период 50мс длительность порядка 1мкс отрисовывает с пропусками, хотя это синхро и устройство работает как надо
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Осцил и логический анализатор за 2800

Сообщение galex1981 » 08 ноя 2010, 11:58

Именно этот экземпляр так ведет себя или какой либо ряд моделей? Что вы в пределах 25 посоветуете?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Осцил и логический анализатор за 2800

Сообщение Victorovych » 08 ноя 2010, 12:04

Не знаю, этот экземпляр или это проблема всех цифровиков. Во всем остальном он меня целиком устраивает.
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Осцил и логический анализатор за 2800

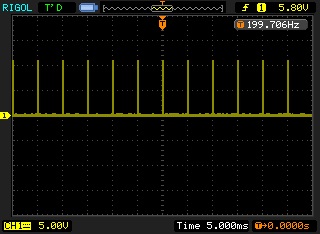

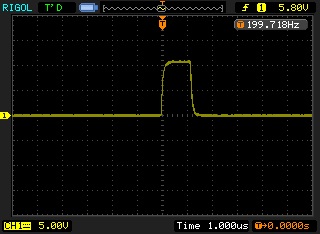

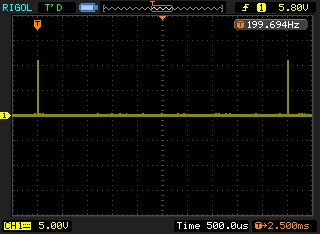

Сообщение SERGEY_M » 08 ноя 2010, 14:28

Удивляемся... :)



Вы просто его "готовить" не умеете
для таких сигналов есть функция "пиковый детектор"
тогда он не только 1мкс не пропустит, но даже 10нс!!!

Добавлено спустя 1 минуту 45 секунд:
Vooon писал(а):А что скажете про такой прибор http://masteram-online.ru/ru/Digital-St ... 062CML.php ?
На ДР себе хочу что-нибудь до 25.

бери, хорошая машинка
копия Алигента (вроде) LeCroy :good:
Последний раз редактировалось SERGEY_M 26 ноя 2010, 11:49, всего редактировалось 2 раз(а).
